网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN 协议

ARP、EtherNet

网络协议

IP 应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、

SFTP

IP 路由

静态路由、动态路由

网络安全

防火墙

全状态包检测（SPI)、防范拒绝服务（DoS）攻击

过滤多播/Ping数据包、访问控制列表（ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA（可自动申请）

可靠性

备份功能

VRRP,接口备份，双SIM卡备份

链路在线检测

发送心跳包检测，断线自动连接

内嵌看门狗

设备运行自检技术，设备运行故障自修复

WLAN(可选）

协议标准

IEEE802.11ac/a/b/g/n

安全特性

开放系统、共享密钥、WPA/WPA2认证，WEP/TKIP/AES加密

工作模式

AP、Client工作模式

网络管理

配置方式

本地或远程HTTPS、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

短信功能（可选）

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP

DM

集中管理，批量配置

网络诊断

Ping、Traceroute、Sniffer(网络抓包工具）

开发平台

支持多种平台

（可选）

Python开发，实现客户定制开发

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

工业协议

支持多种工业协议

（可选）

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

端子串口

1 路 RS232 串口，1路RS232调试串口和 1 路 RS485

串口数据位：7、8位；停止位：1、2 位

校验位：无校验、奇校验、偶校验串口速率：300bps ~ 4000000bps 流控位：无流控、硬流控或软流控

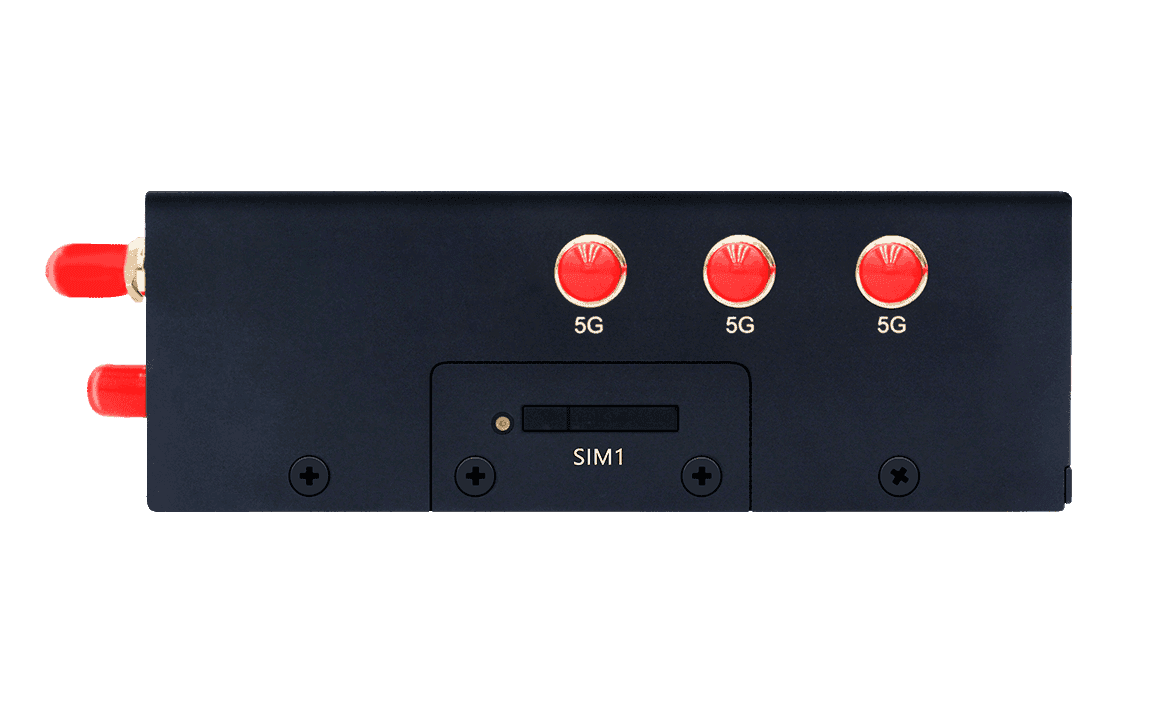

5G天线接口

标准 SMA 阴头天线接口，特性阻抗 50 欧；公司可以选配 3M/5M/10M/15M 的天线延长线，满足客户的不

同使用场合需要

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口，内置 15KV ESD 保护

电源接口

标配3PIN 3.81MM端子（可选DC火车头和4PIN车载电源座）

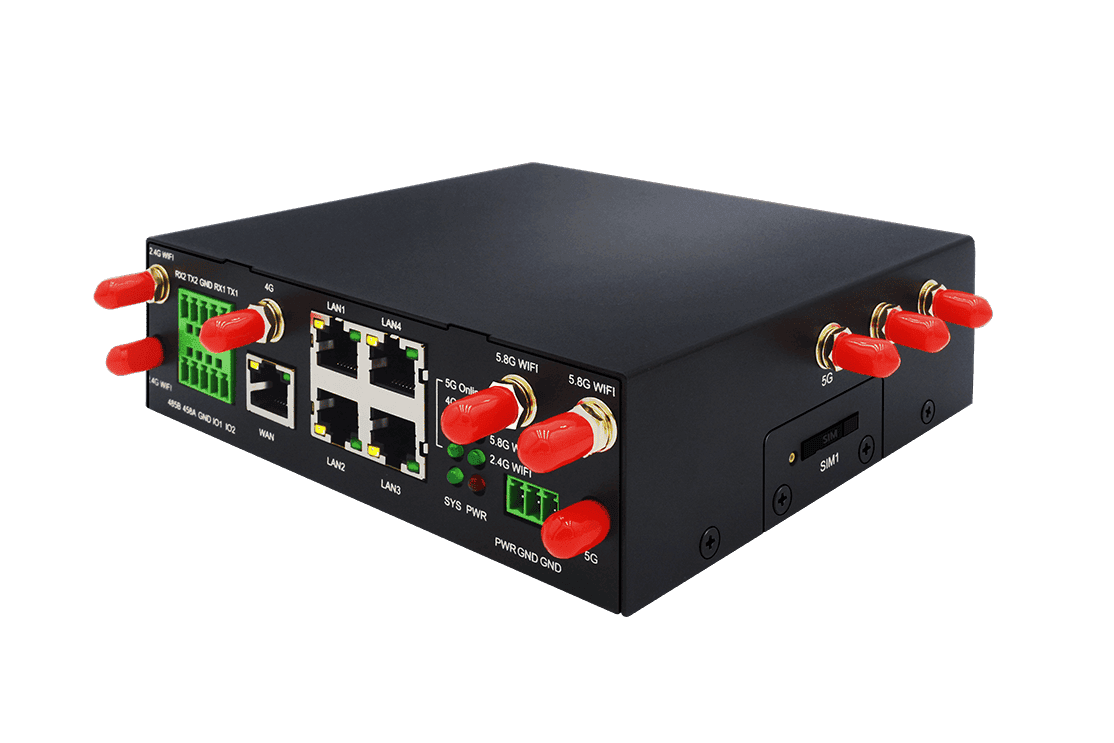

指示灯

POWER、4G ONLINE、5G ONLINE、2.4WIFI、5.8WIFI、SYS 指示灯

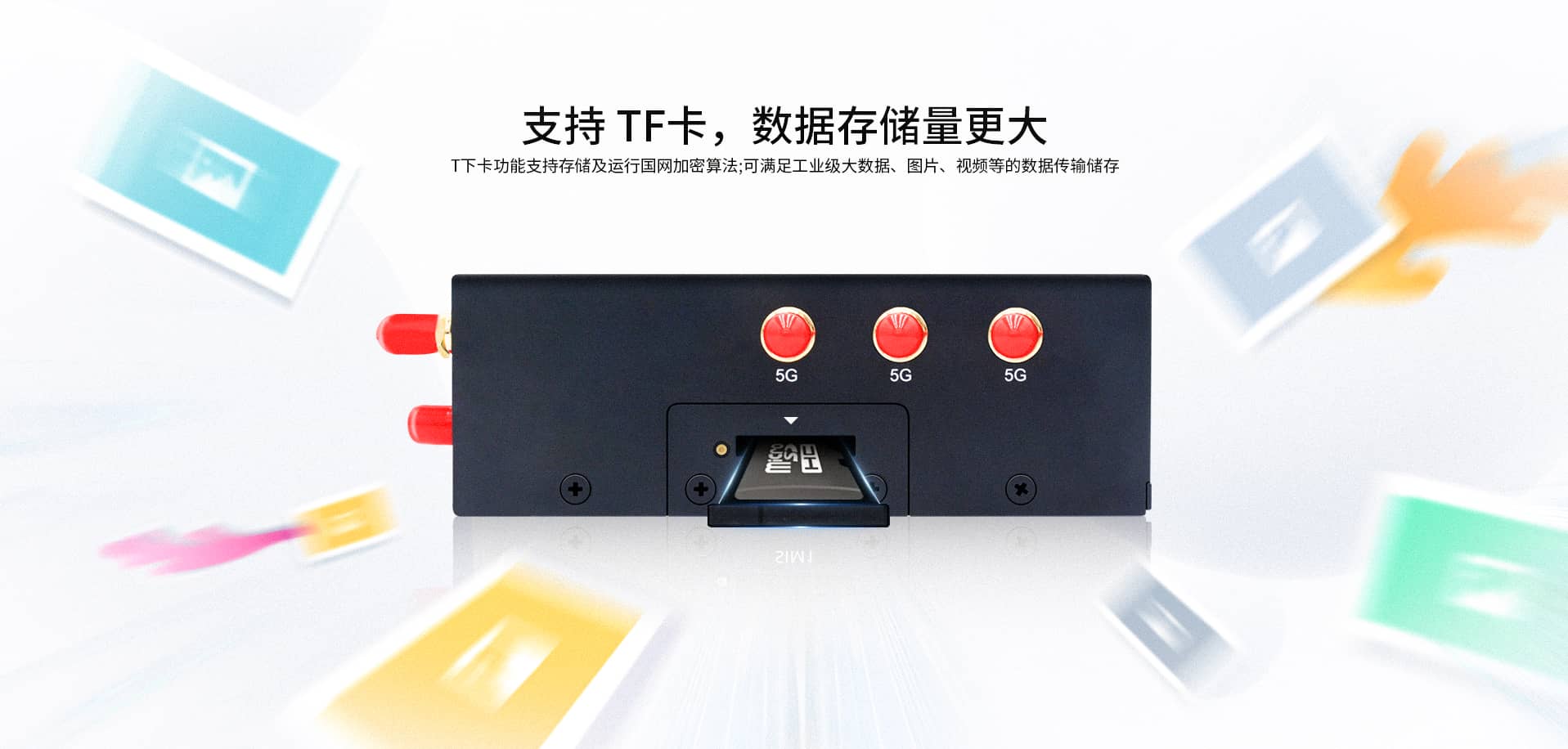

TF 卡接口

1 个标准弹式 TF 卡接口，支持各种TF 卡

IO接口

预留2路3.3V电压 GPIO输出

POE供电输出

预留支持4路POE供电输出

5G模块

双5G模块（其中一个M.2 5G接口模块,另外一个PCIE座5G模块）

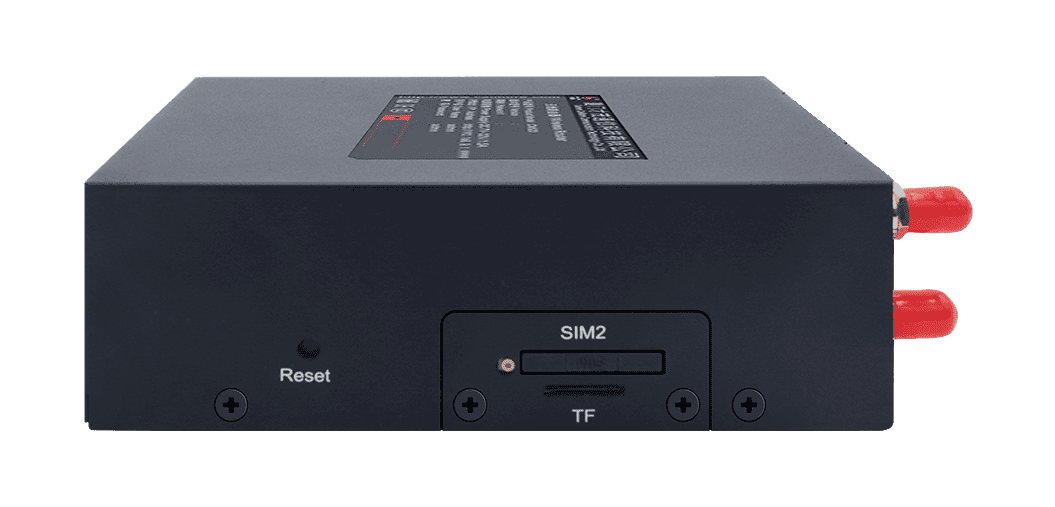

RESET 按键

复位按键，恢复出厂设置

无线模块

采用工业级无线模块

标准及频段

（SA/NSA 频段）

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

（TDD 频段）

LTE TDD: 2600/2300MHz UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

（FDD 频段）

LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

通信带宽

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信带宽

( TDD 频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps

通信带宽

（ FDD 频段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

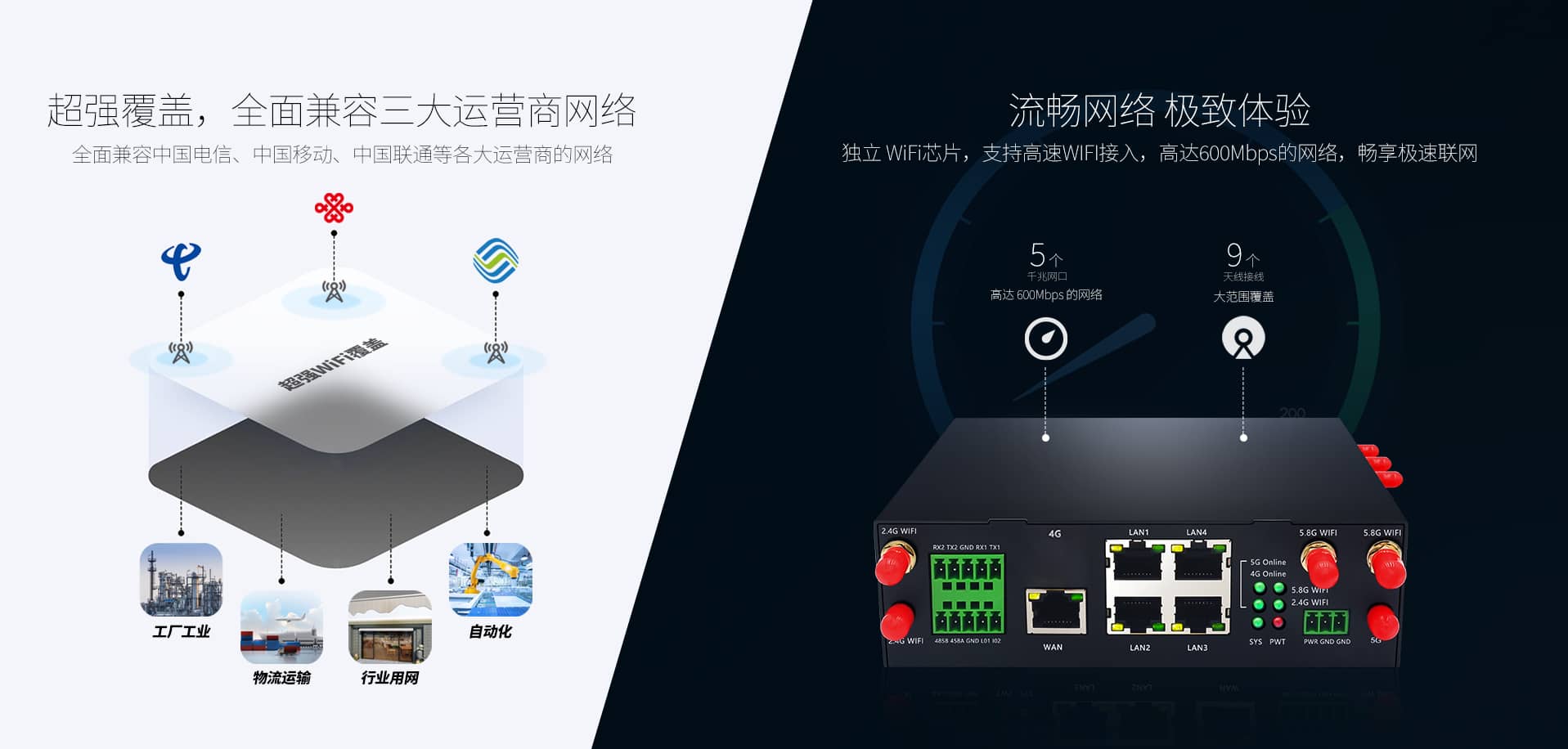

WIFI 模块

采用芯片内嵌 WIFI 模块，高集成，稳定性好

WIFI 标准

支持 802.11 b/g/n/ac 标准，速度支持

6M/9M/12M/18M/24M/36/48/54Mbps/450Mbps 最高可达 600Mbps

加密方式

支持 WEP、WPA 和 WPA 2 加密，内置 802.11I 4.0TKIP、AES 和

CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

CPU

工业级高性能嵌入式处理 CPU，主频 880MHz

MMU

CPU 带MMU 内存管理单元，可以防止内存溢出导致系统的异常

FLASH

SDRAM

32MB 有足够大的内存来存放程序和数据

512MB 有足够大的缓存来提高系统运算速度

供电电压

宽 电压设计，DC 9V 到DC32V 电源都可以直接给设备供电；同时内置保护电路

标配电源

DC12V/2A

通信电流

通信时平均电流：<497mA@+12VDC;

登网瞬间峰值电流：<1.2A@+12VDC

工作温度

-25 ºC ~+65ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)

静电

EN61000-4-2,level 2

辐射电场

EN61000-4-3,level 2

脉冲电场

EN61000-4-4,level 2

浪涌

EN61000-4-5,level 2

传导骚扰

EN61000-4-6,level 2

工频磁场

EN61000-4-8,level 2

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为 IP30；

特别适合于环境恶劣的工业控制领

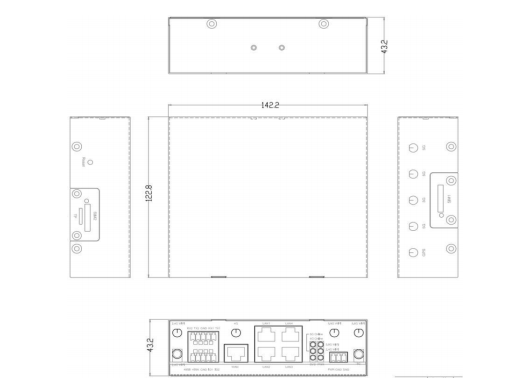

产品外形尺寸

142.2*122.8*43.2mm（不包括天线及固定件）其他产品尺寸参照附录

产品包装尺寸

324*240*75mm

国内认证

工信部进网许可证、3C认证

国外认证

CE、FCC、E-mark、ROHS 认证
