CM520-6XX系列车载WiFi路由器

网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测（SPI)、防范拒绝服务（DoS）攻击

过滤多播/Ping数据包、访问控制列表（ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA（可自动申请）

可靠性

备份功能

VRRP,接口备份，双SIM卡备份

链路在线检测

发送心跳包检测，断线自动连接

内嵌看门狗

设备运行自检技术，设备运行故障自修复

WLAN(可选）

协议标准

IEEE802.11ac/a/b/g/n

安全特性

开放系统、共享密钥、WPA/WPA2认证，WEP/TKIP/AES加密

工作模式

AP、Client工作模式

网络管理

配置方式

本地或远程HTTPS、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

短信功能（可选）

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP

DM

集中管理，批量配置

网络诊断

Ping、Traceroute、Sniffer(网络抓包工具）

开发平台

支持多种平台

（可选）

Python开发，实现客户定制开发

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

工业协议

支持多种工业协议

（可选）

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

串口RS232

1个RS232串口、数据位：7、8位 停止位：1、2位

校验位：无校验、奇校验、偶校验、SPACE及MARK校验

串口速率：110bps ~ 230400bps

流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控

WAN口

1个10/1000M自适应，内置隔离，支持自动翻转（Auto MDI/MDIX）；支持PPPOE拨号

以太网口

4个10/1000M自适应LAN口，支持自动翻转（Auto MDI/MDIX）；内置1.5KV电磁隔离保护

GPS天线接口

标准SMA阴头天线接口，特性阻抗50欧

指示灯

电源指示灯；SYS系统指示灯；链路1在线状态指示灯；链路1在线信号指示灯；

链路2在线状态指示灯；链路2在线信号指示灯；

天线接口

标准SMA阴头天线接口，特性阻抗50欧；可以选配3M/5M/10M/15M的天线延长线。

UIM卡接口

支持双UIM卡接口，1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护

电源接口

车载端子接口

WIFI接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线。

RESET按键

复位按键，恢复出厂设置

TF卡接口

支持1个TF卡槽

USB接口

1个USB接口，USB2.0，HOST接口，速率12Mbps

I/O口

支持3路由I/O口，可以应用于车辆检测和控制。此功能非标配，需要定制。

无线模块

采用工业级无线模块

标准及频段

（SA/NSA频段）

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

（TDD频段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

（FDD频段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

（ FDD频段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

WIFI模块

802.11b/g/n 双频3×3 MIMO（450Mbps）

802.11 ac 双频3×3 MIMO（1.3Gbps）

WIFI工作频段

802.11b/g/n  2.412~2.472GHz，13个信道（3个非重叠信道）

802.11a/n  5.180～5.825 GHz

WIFI输出功率

整机23dBm

MTBF

≥20,000小时

用户数量

单频支持同时150个用户接入，双频支持同时254个用户接入。

安全参数

支持64/128位WEP加密；

支持WPA-PSK/WPA2-PSK认证类型

支持TKIP、CCMP/AES加密算法；

传输距离

室外无阻拦/空旷，覆盖范围可达150米

模块

采用工业级GPS/北斗模块

接收机类型

接收全球定位系统， 50个频道， L1的频率，1.023兆赫芯片速度， C / A码1.023兆赫芯片速度；

支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO

定位精确度

Position：2.5m CPE   SBAS:2.0m CPE

速度精度

速度精度 < 0.01米/秒（高速）<0.01° (heading)，（ 50 % @ 30米/秒）

时间精度

1微妙同步GPS时间

捕捉时间

冷启动：27S；辅助启动:<3秒；热启动：<1秒

数据格式

NMEA-1083,SiRD二进制

输入信息

NMEA,SiRF二进制 高度/位置/日期/时间

输出信息

NMEA-0183,SiRF二进制，GGA GSA GSV RMC VTG GLL

秒脉冲输出

1pps精度±1us

导航数据更新速率

5Hz

灵敏度

跟踪：-162dBm;冷启动：-147dBm;热启动：-156dBm

CPU

工业级高性能ARM嵌入式处理器CPU，主频1.4Ghz(双核)，副频733Mhz(双核)。

MMU

CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常。

FLASH

NOR FLASH 256Mbit，有足够大的内存来存放程序和数据。

DDR3

内存支持32bit DDR3/4G-16Gbits，有足够大的缓存来提高系统运算速度。

TF卡

支持最高512G TF卡（可扩展），可以存放上千部音乐和电影。

SSD固态硬盘

支持最高2T大容量固态硬盘（可扩展），可存储资源更加丰富。

供电电压

宽电压设计，DC 7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护

标配电源

DC12V/2A

通信电流

(参考双模双WIFI配置）

通信时平均电流：500mA/12VDC;

登网瞬间峰值电流：700mA@+12VDC

待机电流

(参考双模双WIFI配置）

待机平均电流：<450mA@+12VDC

动车供电系统

110V支持/汽车取电/220V适配器取电

表容量

MAC表：1000

ARP表：1000

路由表：256

NAT会话数：20000

业务容量

最大无线关联用户数：每频点100

并发用户数：254

路由转发（不启用NAT）：90Mbps

路由转发（启用NAT）：70Mbps

工作温度

-35 ºC ~+75ºC

扩展工温度

-40 ºC~+80ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)

静电

EN61000-4-2,level3

辐射电场

EN61000-4-3,level3

脉冲电场

EN61000-4-4,level3

浪涌

EN61000-4-5,level3

传导骚扰

EN61000-4-6,level3

工频磁场

EN61000-4-8,水平方向/垂直方向400A/m(level3)

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域

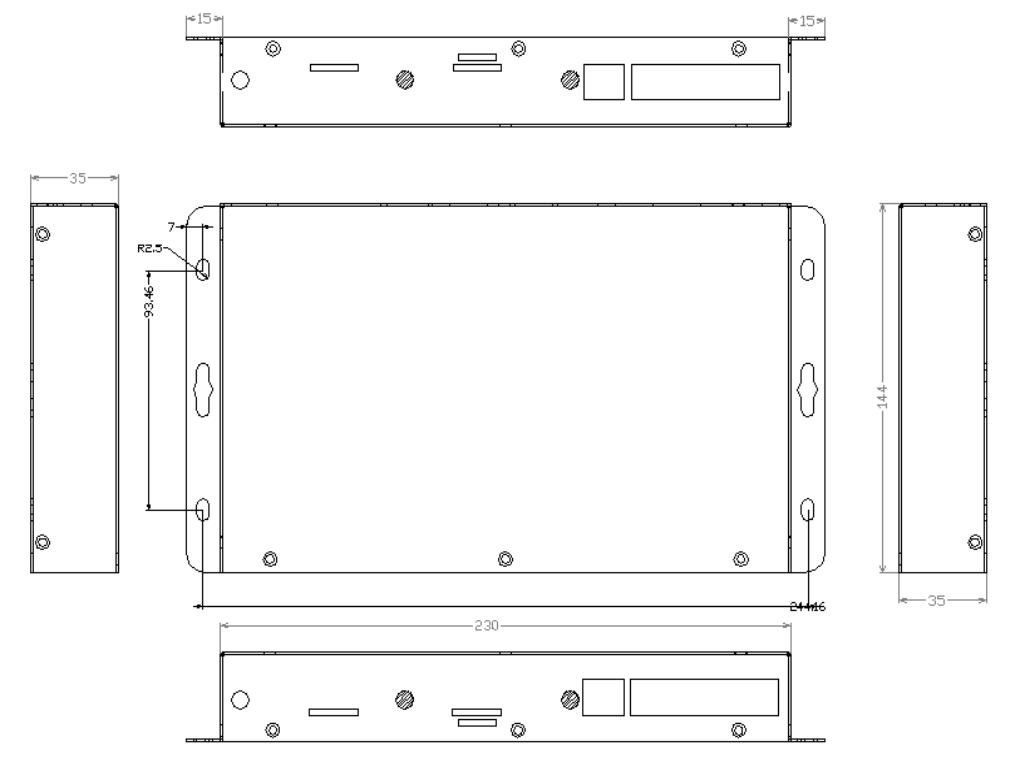

产品外形尺寸

228(宽)mm×35(高)mm×144(深)mm（不包括天线及固定件）

重量

1.02kg

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

国内认证

工信部进网许可证、3C、EMC、铁道部CRCC认证、摩尔高低温检测

国外认证

CE、FCC、E-mark、ROHS认证

CM520-61F

单4G 模块双WIFI

4G全网通

不支持

支持

支持

CM520-61FS

单5G 模块双WIFI

5G全网通

不支持

支持

支持

CM520-62F

单4G模块 2.4GWIFI

4G全网通

不支持

不支持

支持

CM520-62FS

单5G模块 2.4GWIFI

5G全网通

不支持

不支持

支持

CM520-63F

单4G模 块5.8GWIFI

4G全网通

不支持

支持

不支持

CM520-63FS

单5G模 块5.8GWIFI

5G全网通

不支持

支持

不支持

CM520-64F

单4G模块 双WIFI 带GPS

4G全网通

支持

支持

支持

CM520-64FS

单5G模块 双WIFI 带GPS

5G全网通

支持

支持

支持

CM520-65F

单4G模块 2.4GWIFI 带GPS

4G全网通

支持

不支持

支持

CM520-65FS

单5G模块 2.4GWIFI 带GPS

5G全网通

支持

不支持

支持

CM520-66F

单4G模块 5.8GWIFI 带GPS

4G全网通

支持

支持

不支持

CM520-66FS

单5G模块 5.8GWIFI 带GPS

5G全网通

支持

支持

不支持

CM520-67F

双4G模块 双WIFI

4G全网通

不支持

支持

支持

CM520-67FS

双5G模块 双WIFI

5G全网通

不支持

支持

支持

CM520-68F

双4G模块 双WIFI 带GPS

4G全网通

支持

支持

支持

CM520-68FS

双5G模块 双WIFI 带GPS

5G全网通

支持

支持

支持

CM520-69F

双4G模块 2.4GWIFI

4G全网通

不支持

不支持

支持

CM520-69FS

双5G模块 2.4GWIFI

5G全网通

不支持

不支持

支持

CM520-6AF

双4G模块 5.8GWIFI

4G全网通

不支持

支持

不支持

CM520-6AFS

双5G模块 5.8GWIFI

5G全网通

不支持

支持

不支持

CM520-6BF

双4G模块 2.4GWIFI带GPS

4G全网通

支持

不支持

支持

CM520-6BFS

双5G模块 2.4GWIFI带GPS

5G全网通

支持

不支持

支持

CM520-6CF

双4G模块 5.8GWIFI带GPS

4G全网通

支持

支持

不支持

CM520-6CFS

双5G模块 5.8GWIFI带GPS

5G全网通

支持

支持

不支持
