CM520-3XX-M系列 5G千兆路由器

电力加密路由器电力专用路由器配网终端国网加密盒子
才茂工业级5G千兆电力国网加密和国密加密路由器CM520-3XX-M系列采用国密硬件加密芯片,支持 SM1、SM2 和 SM3 等算法,可以实现数据的加密、解密、签名、验签、身份认证、访问权限控制、通信线路保护等多种功能,保证了终端设备数据存储、传输、交互的安全性。支持全网通5G/4G蜂窝网络,高速低延时通信,帮助用户快速接入高速互联网,实现安全可靠的数据传输,广泛应用金融、电力、安防等领域。
样机申请

产品特性

CM520-3XX-M系列 5G千兆电力国网/国密加密路由器

内嵌国网安全加密芯片,数据传输达到电力级标准

 5G网络,千兆速率,应用组网更快速

拥有5G蜂窝高速网络接入能力,全面提供5G千兆网络带来的新能力新体验;

高带宽、低延迟等特性让数据为业务构建更强大更敏捷的新一代网络,使业务不再受限

接口数升级,网络数据和串口数据接入更加灵活

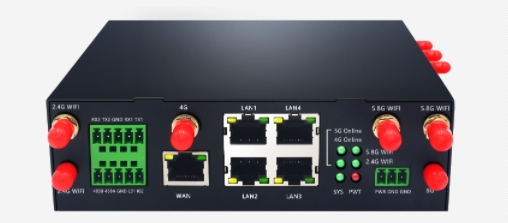

丰富的外设接口,配有4路千兆LAN口(可选支持POE)、1路千兆WAN口,三个独立串口一路RS485、两路RS232,支持两路IO口,

便于物联网现场设备接入,为多类设备、多种应用场景提供更加完善的硬件接口支持

双频WiFi,有线无线互为备份,保障数据完整传输

支持5.8G WiFi和2.4G WiFi,具备有线和无线双重备份,降低通信故障概率,

支持断电、断网续传和数据自动补发,保证数据完整传输

超强WiFi覆盖能力,全面兼容三大运营商网络

全面兼容中国电信、中国移动、中国联通等各大运营商的网络;

独立 WiFi芯片,支持高速WIFI接入,高达600Mbps的网络,畅享极速联网

双5G通信模块,实现带宽叠加

具备2Gbps通信速度;

2个5g模块可以分别连接不同运营商网络,并且支持无线链路备份

支持TF卡,数据存储量更大

支持TF卡,可存储及运行国网加密算法;

同时可满足工业级大数据、图片、视频等的数据传输储存


支持APN/VPDN专网接入,为金融产业保驾护航

支持APN/VPDN网络,提供“金融级”的数据安全服务,内嵌TCP/IP,UDP,ICMP等多种协议,为数据流提供安全隧道,

同时兼容国内厂家私有协议

三层保护机制,使数据不丢包

软件保护、CPU自带看门狗、系统虚拟值守VWM检测保护,保证设备正常运行永不死机;

采用完善的TCP/IP协议栈,保证设备网络通信“永远在线”

边缘计算、二次开发、兼容行业规约,灵活搭配应用更智能

可实现边缘计算,具有响应快、处理快、分析快、传输快的特点,可以有效提高传送速度,减少延迟,分担计算资源负荷;

支持二次开发,用户可根据需求进行私有协议开发;设备可兼容各行业规约标准,方便用户根据具体项目需求进行应用设备联网

 工业品质,经久耐用,无惧恶劣环境

工业级金属外壳,坚固耐用品质可靠;高EMC电磁兼容,强电磁环境工作稳定,通过EMC等级测试,确保传输稳定性;

耐高低温材料(-35°C至70°C),宽压(7V-28V),无惧电压波动、高电磁辐射、灰尘侵袭等恶劣工作环境

设备远程配置、升级与维护,极大提升管理效率

CM520-37FS可接入远程设备管理云平台,实现远程维护和远程监控设备

通过远程连接,对分布式现场设备进行诊断、调试、编程和现场故障响应、问题定位,减少设备失效带来的损失

 支持公专一体,支持1.8G电力专网,国网加密

CM520-37FS可接入远程设备管理云平台,实现远程维护和远程监控设备

通过远程连接,对分布式现场设备进行诊断、调试、编程和现场故障响应、问题定位,减少设备失效带来的损失


技术参数

 软件规格:

项  目

内  容

网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测(SPI)、防范拒绝服务(DoS)攻击

过滤多播/Ping数据包、访问控制列表(ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA(可自动申请)

可靠性

备份功能

VRRP,接口备份,双SIM卡备份

链路在线检测

发送心跳包检测,断线自动连接

内嵌看门狗

设备运行自检技术,设备运行故障自修复

WLAN(可选)

协议标准

IEEE802.11ac/a/b/g/n

安全特性

开放系统、共享密钥、WPA/WPA2认证,WEP/TKIP/AES加密

工作模式

AP、Client工作模式

网络管理

配置方式

本地或远程HTTPS、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

短信功能(可选)

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP

DM

集中管理,批量配置

网络诊断

Ping、Traceroute、Sniffer(网络抓包工具)

开发平台

支持多种平台

(可选)

Python开发,实现客户定制开发

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

工业协议

支持多种工业协议

(可选)

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等


硬件规格:


项  目

内  容

无线模块

采用工业级无线模块

标准及频段

(SA/NSA频段)

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

(TDD频段)

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

(FDD频段)

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

(5GSA/NSA)

5G NR: DL 3.4Gbps, UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

( FDD频段)

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

WiFi参数

项目

内容

WIFI模块

802.11b/g/n 双频3×3 MIMO(450Mbps)

802.11 ac 双频3×3 MIMO(1.3Gbps)

WIFI工作频段

802.11b/g/n  2.412~2.472GHz,13个信道(3个非重叠信道)

802.11a/n  5.180~5.825 GHz

WIFI输出功率

整机23dBm

MTBF

≥100,000小时

用户数量

单频支持同时150个用户接入,双频支持同时254个用户接入。

安全参数

支持64/128位WEP加密;

支持WPA-PSK/WPA2-PSK认证类型

支持TKIP、CCMP/AES加密算法;

传输距离

室外无阻拦/空旷,覆盖范围可达150米

GPS参数:

项目

内容

模块

采用工业级GPS/北斗模块

接收机类型

接收全球定位系统, 50个频道, L1的频率,1.023兆赫芯片速度, C / A码1.023兆赫芯片速度;

支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO

定位精确度

Position:2.5m CPE   SBAS:2.0m CPE

速度精度

速度精度 < 0.01米/秒(高速)<0.01° (heading),( 50 % @ 30米/秒)

时间精度

1微妙同步GPS时间

捕捉时间

冷启动:27S;辅助启动:<3秒;热启动:<1秒

数据格式

NMEA-1083,SiRD二进制

输入信息

NMEA,SiRF二进制 高度/位置/日期/时间

输出信息

NMEA-0183,SiRF二进制,GGA GSA GSV RMC VTG GLL

秒脉冲输出

1pps精度±1us

导航数据更新速率

5Hz

灵敏度

跟踪:-162dBm;冷启动:-147dBm;热启动:-156dBm

硬件系统

项

内

CPU

工业级高性能ARM嵌入式处理器CPU,主频1.4Ghz(双核),副频733Mhz(双核)。

MMU

CPU带MMU内存管理单元,可以防止内存溢出导致系统的异常。

FLASH

NOR FLASH 256Mbit,有足够大的内存来存放程序和数据。

DDR3

内存支持32bit DDR3/4G-16Gbits,有足够大的缓存来提高系统运算速度。

TF卡

支持最高512G TF卡(可扩展),可以存放上千部音乐和电影。

SSD固态硬盘

支持最高2T大容量固态硬盘(可扩展),可存储资源更加丰富。

供电情况

项  目

内  容

供电电压

宽电压设计,DC 6V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

标配电源

DC12V/2A

通信电流

(参考双模双WIFI配置)

通信时平均电流:500mA/12VDC;

登网瞬间峰值电流:700mA@+12VDC

待机电流

(参考双模双WIFI配置)

待机平均电流:<450mA@+12VDC

温度参数

项  目

内  容

工作温度

-35 ºC ~+75ºC

扩展工温度

-40 ºC~+80ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)

EMC指标

项  目

内  容

静电

EN61000-4-2,level3

辐射电场

EN61000-4-3,level3

脉冲电场

EN61000-4-4,level3

浪涌

EN61000-4-5,level3

传导骚扰

EN61000-4-6,level3

工频磁场

EN61000-4-8,水平方向/垂直方向400A/m(level3)

物理特性

项  目

内  容

外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP30;特别适合于环境恶劣的工业控制领域

产品外形尺寸

228(宽)mm×35(高)mm×144(深)mm(不包括天线及固定件)

重量

1.02kg

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

产品认证

项  目

内  容

国内认证

工信部进网许可证、3C、EMC、铁道部CRCC认证、摩尔高低温检测

国外认证

CE、FCC、E-mark、ROHS认证




产品尺寸

选型指南

产品型号

配置

支持模块

支持网络

5.8GWIFI

2.4GWIFI

CM520-31FS

5G+2.4GWIFI

高通平台模块

支持单5G全网通

不支持

支持

CM520-31FS-GC

5G+2.4GWIFI

国产平台模块

支持单5G全网通

不支持

支持

CM520-32FS

5G+5.8GWIFI

高通平台模块

支持单5G全网通

支持

不支持

CM520-32FS-GC

5G+5.8GWIFI

国产平台模块

支持单5G全网通

支持

不支持

CM520-37FS

5G+2.4GWIFI+5.8GWIFI

高通平台模块

支持单5G全网通

支持

支持

CM520-37FS-GC

5G+2.4GWIFI+5.8GWIFI

国产平台模块

支持单5G全网通

支持

支持

CM520-35FS

4G+5G+2.4GWIFI

高通平台模块

支持4G+5G双模块全网通

不支持

支持

CM520-35FS-GC

4G+5G+2.4GWIFI

国产平台模块

支持4G+5G双模块全网通

不支持

支持

CM520-34FS

4G+5G+5.8GWIFI

高通平台模块

支持4G+5G双模块全网通

支持

不支持

CM520-34FS-GC

4G+5G+5.8GWIFI

国产平台模块

支持4G+5G双模块全网通

支持

不支持

CM520-36FS

4G+5G+2.4GWIFI+5.8GWIFI

高通平台模块

支持4G+5G双模块全网通

支持

支持

CM520-36FS-GC

4G+5G+2.4GWIFI+5.8GWIFI

国产平台模块

支持4G+5G双模块全网通

支持

支持

CM520-39FS

5G+5G+2.4GWIFI+5.8GWIFI

高通平台模块

支持5G双模块全网通

支持

支持

CM520-39FS-GC

5G+5G+2.4GWIFI+5.8GWIFI

国产平台模块

支持5G双模块全网通

支持

支持

备注:还有支持1.8G公专一体模块的配置,支持单模块单SIM卡或者双模块双SIM卡的配置,还有支持无WIFI配置等;
