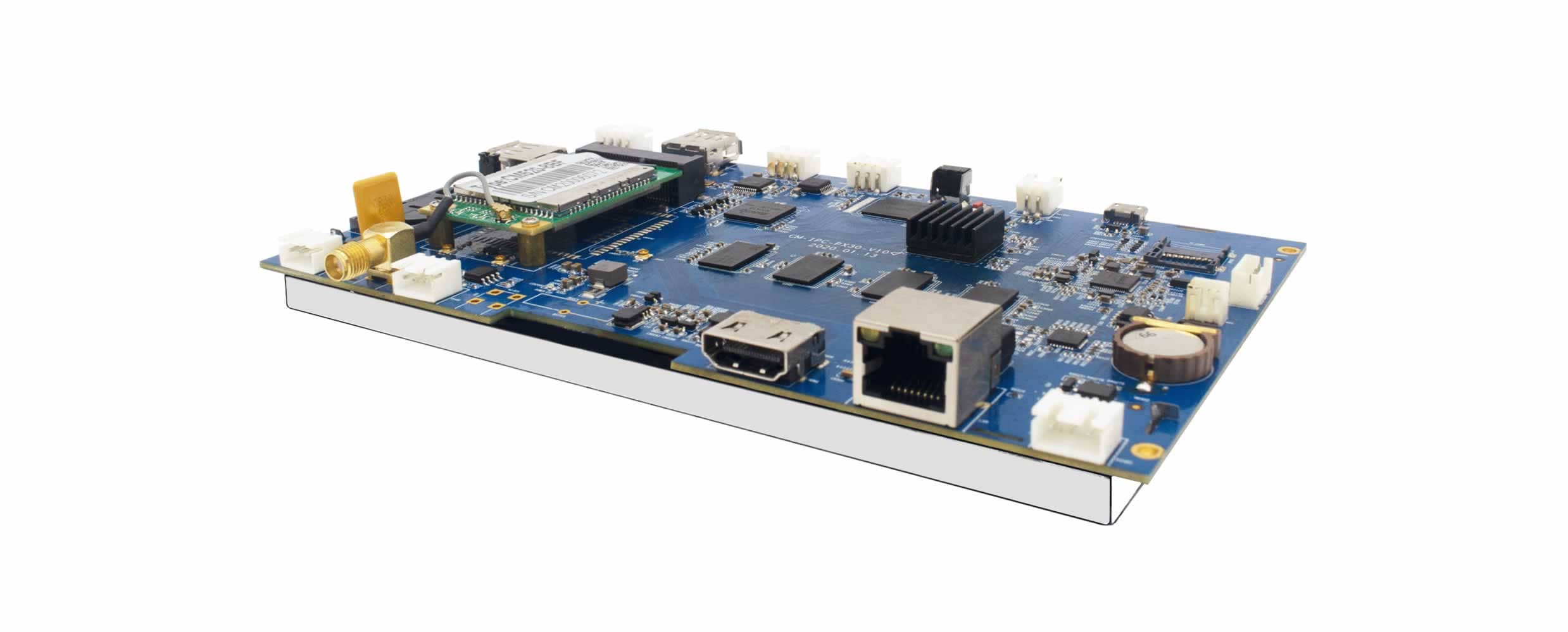

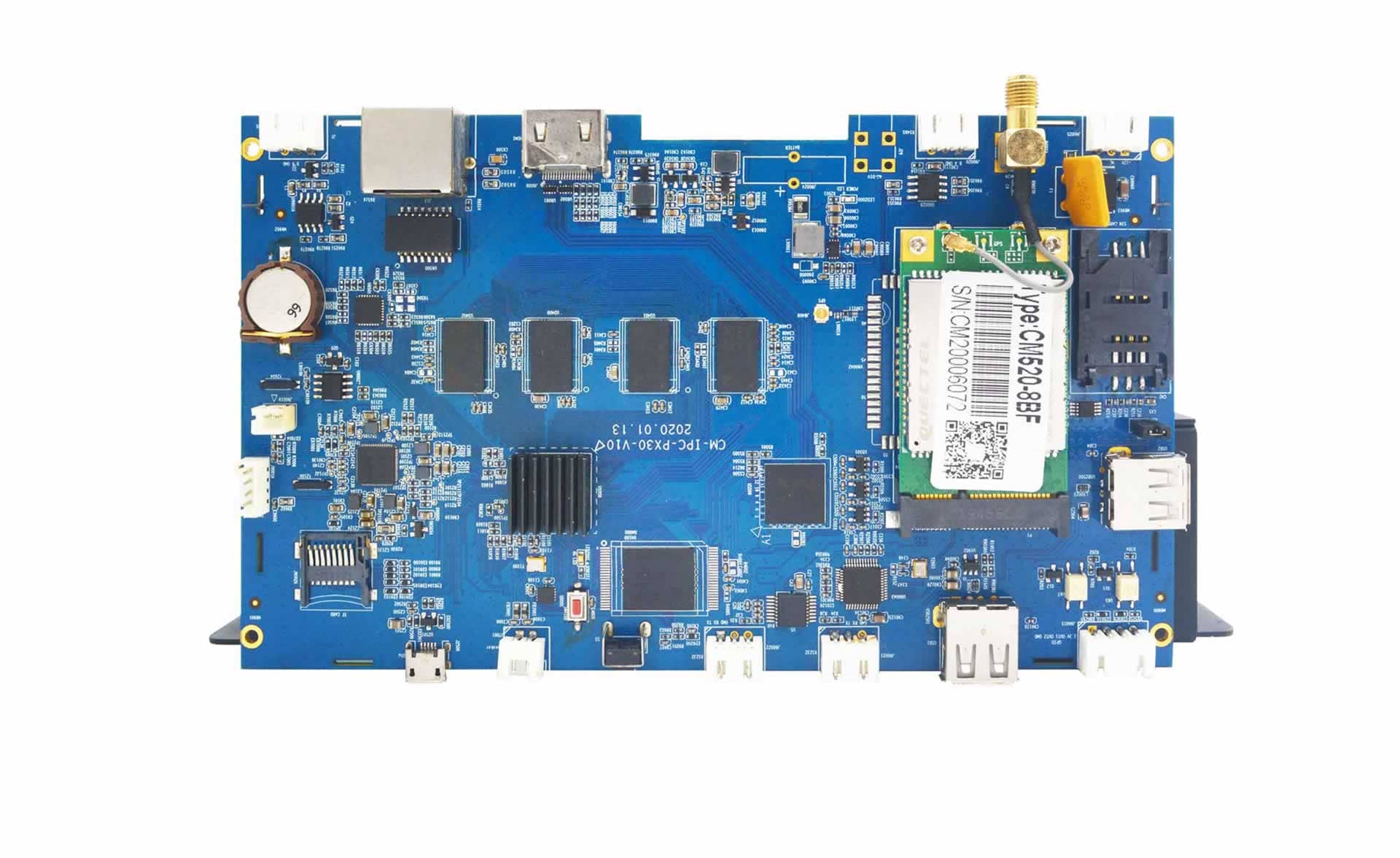

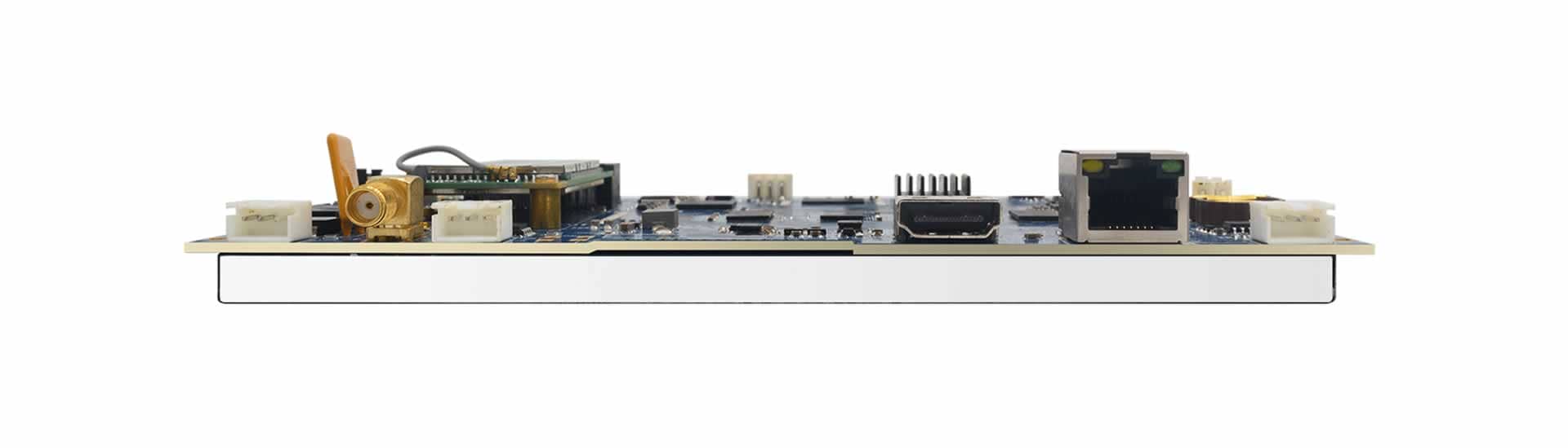

CM580-8BF 工控机主板

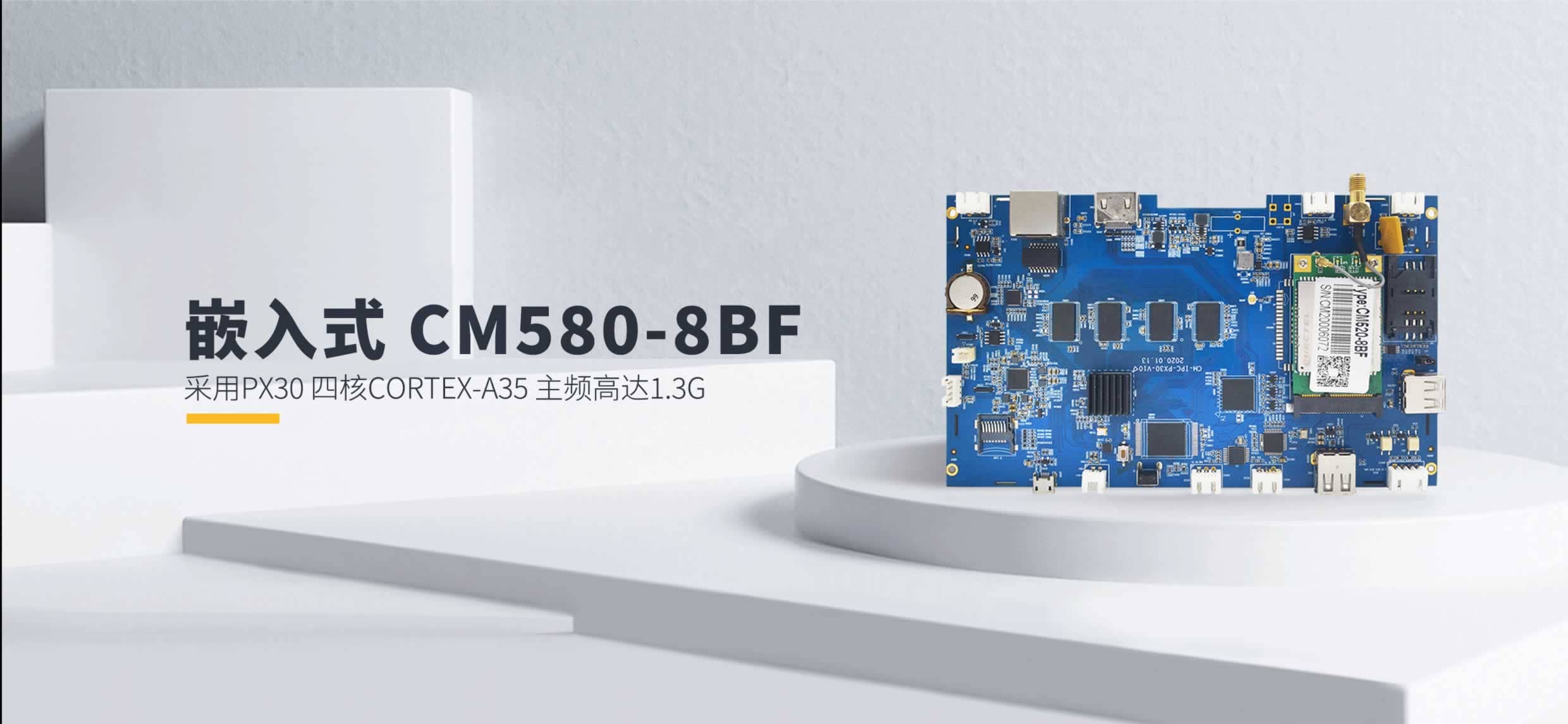

低功耗高性能嵌入式工控机
CM580-8BF工控机是厦门才茂通信科技有限公司自主研发的一款低功耗、高性能的嵌入式工控机,采用 RK3128 系列的 CPU。ARM 架构的处理器结合 Android 操作系统,为其提供了十分宽泛、自由的 App 运行环境;极佳的运算和图形性能,尤其适合条件苛刻或要求较高的工业场合及公共空间应用,CM580-8BF工控机,支持宽温工作,并扩展出丰富的外围功能接口
样机申请

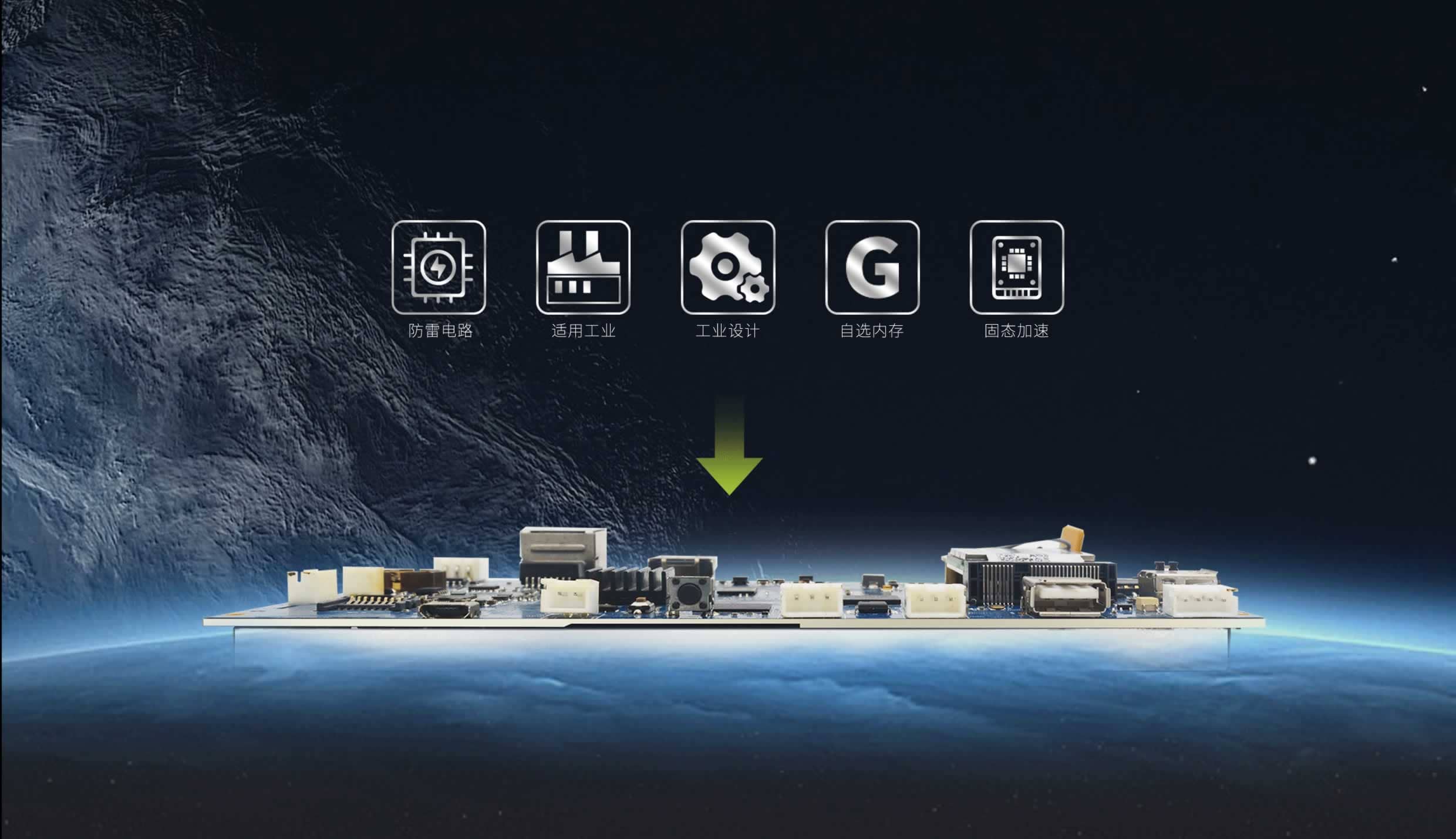

产品特性

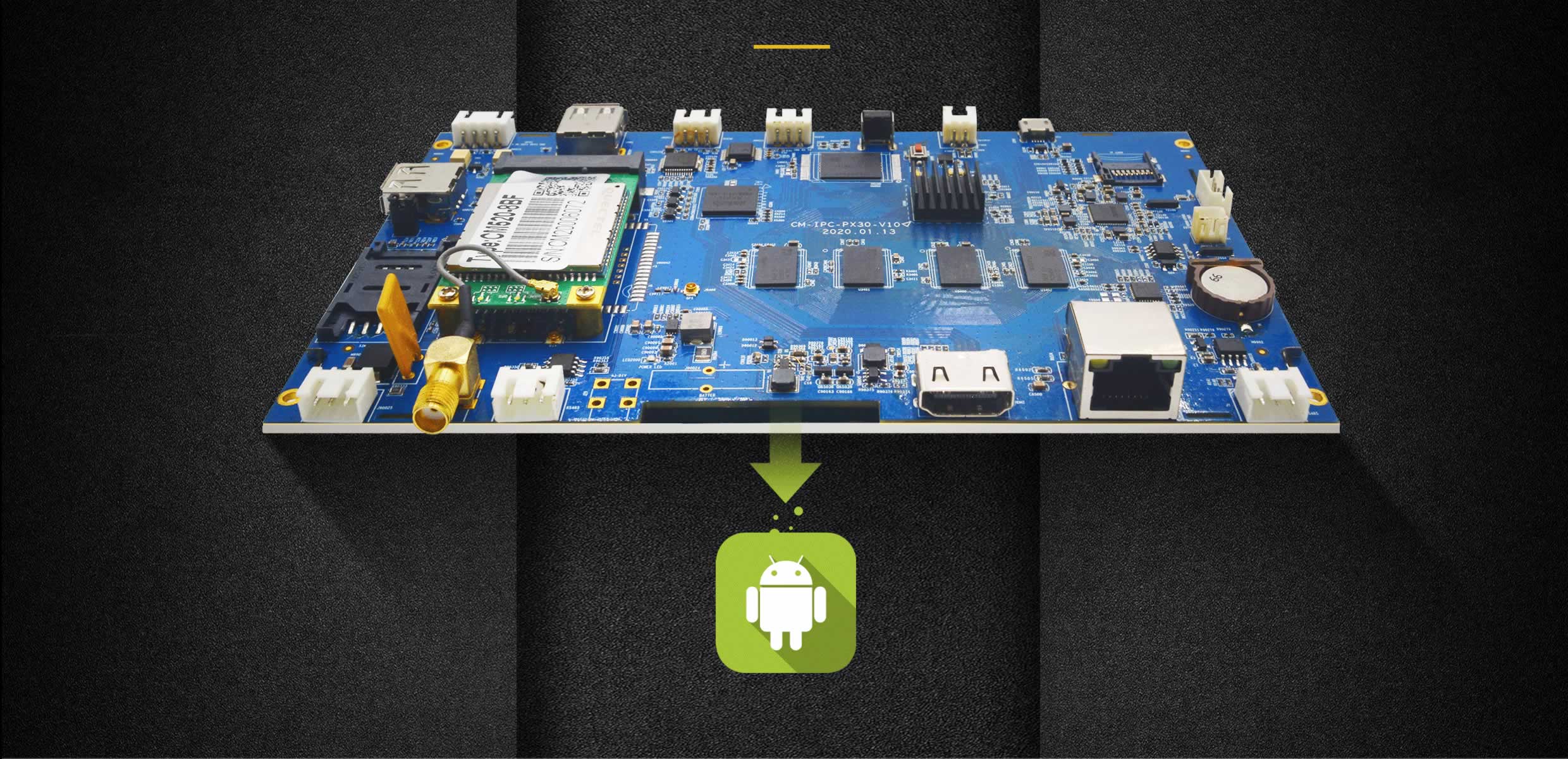

支持ANDROID系统/LIUNX

提供系统调用接口API参考代码,支持客户上层应用APP开发


可选运行内存内置固态硬盘

提供系统调用接口API参考代码,支持客户.上层应用APP开发

工业级温度保护

工作温度-25- +70°C 存储温度-40- +80°C

才茂工控机程序烧写与屏幕设置视频讲解




视频涉及相关软件下载:


工控机烧写工具.zip



技术参数

型号

CM580-8BF

操作系统

Ubuntu 系统/安卓8.1

处理器

PX30 四核Cortex-A17,频率高达1.2GHz

内存

1G-2GB ,默认1G

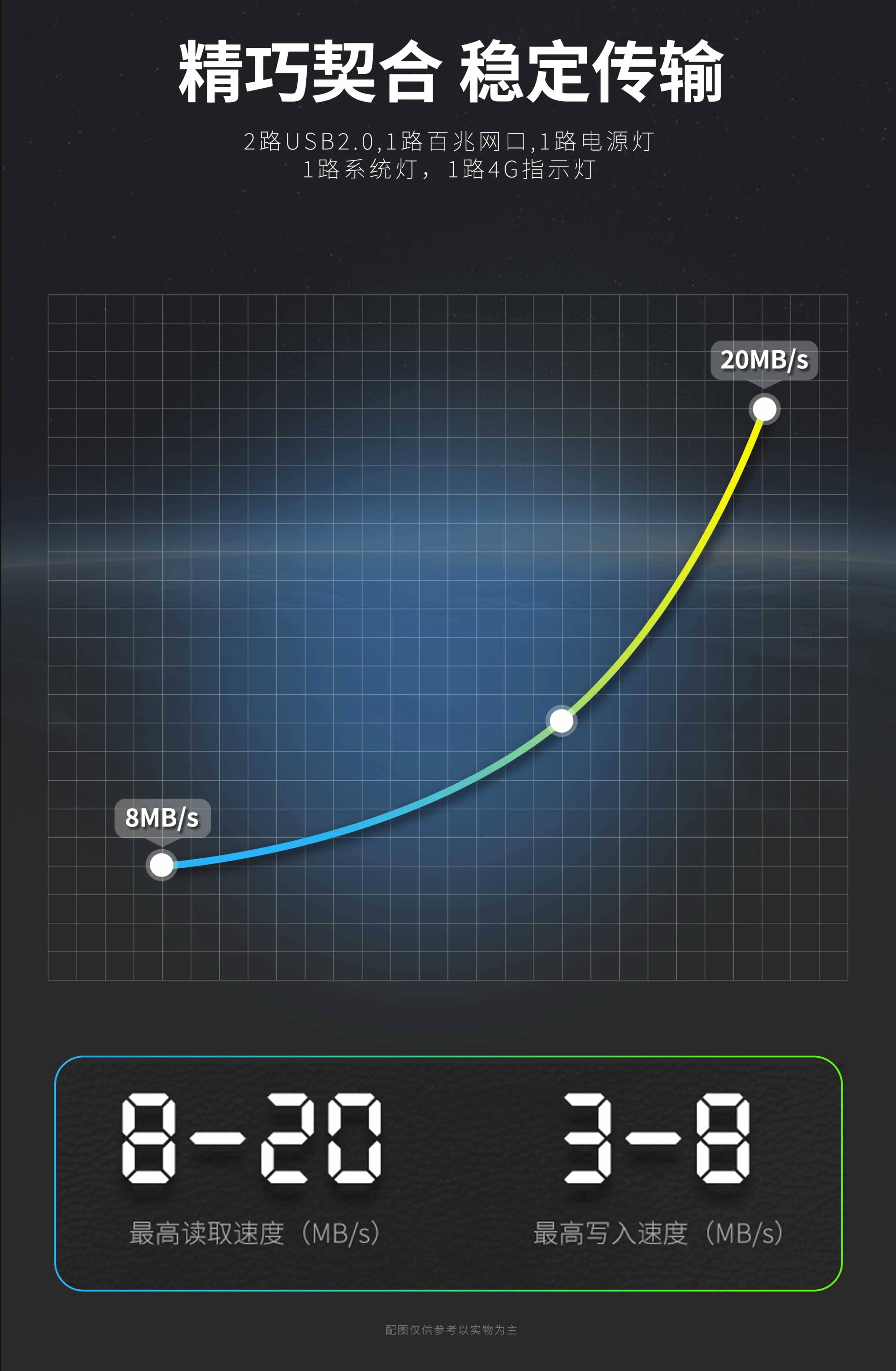

存储

板载eMMc(8GB/16GB/32G/64G,默认8G)

显示

HDMI

1路HDMI,支持1080P@60Hz输出


MIPI屏

1路MIPI屏,1024*600,带触摸功能支持双屏异显


图像引擎

支持多格式1080P 60fps视频解码 (H.265,H.264,VC-1, MPEG-1/2/4, VP8)硬解码

I/O





LED

1路电源灯,1路4G网络指示灯


USB

2路USB 2.0,单路支持5V/2A电流


Audio

1路2PIN 2.54mm Mic,1路功放4欧姆3W喇叭输出


串口

2路RS232串口,2路RS485串口


SIM

1路Micro SIM


天线接口

1路4G天线


GPIO

2路GPIO口 输出


RTC

定时开关机功能

通信接口

3G/4G

Mini PCIE 接口模块可选,支持TDD-LTE/FDD-LTE/WCDMA/GSM


WiFi

预留1路板载2.4G WiFi,带热点功能,802.11 b/g/n,


以太网

1路10M/100M bps

安全特性

看门狗定时器

1路CPU看门狗,时间间隔0~128秒,1路外部看门狗

电源

电源输入

12V DC,2A,具有防雷功能,过压过流保护,防反接保护

环境

工作温度

-30℃~+75℃


工作湿度

工作湿度 0%~90%的相对湿度,非冷凝

工业级设计

硬件设计

具有高抗震、防尘、发热量低等特点,适合恶劣工业环境应用


强化电路板

PCB遵循20H和3W原则,同时电路板采用生益材质生产,确保板材的稳定可靠


工业级元器件

整机元器件采用严格筛选的工业级元器件来生产


抗干扰设计

采用金属外壳,屏蔽电磁干扰,系统防护等级IP41;天线带防雷设计;

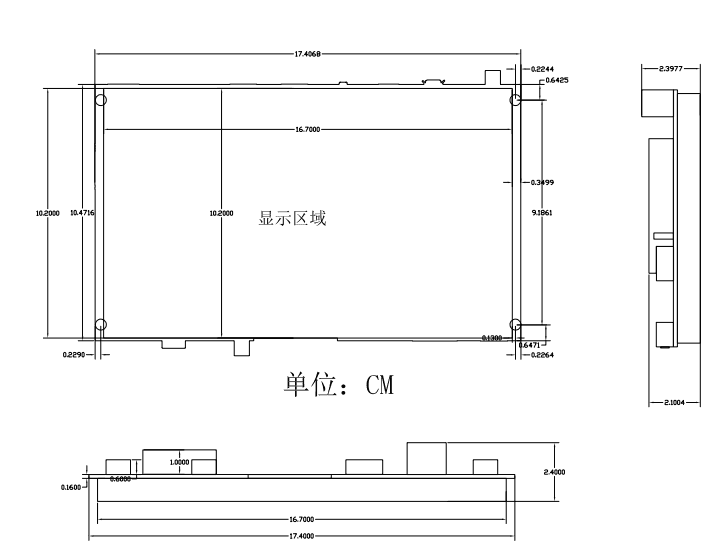

产品尺寸

产品尺寸



选型指南

产品型号

CPU方案

系统版本

双屏异显

屏幕接口

WiFi

CM580-6BF

RK3288

Android7.1.2/Linux

支持

LVDS、HDMI

可选

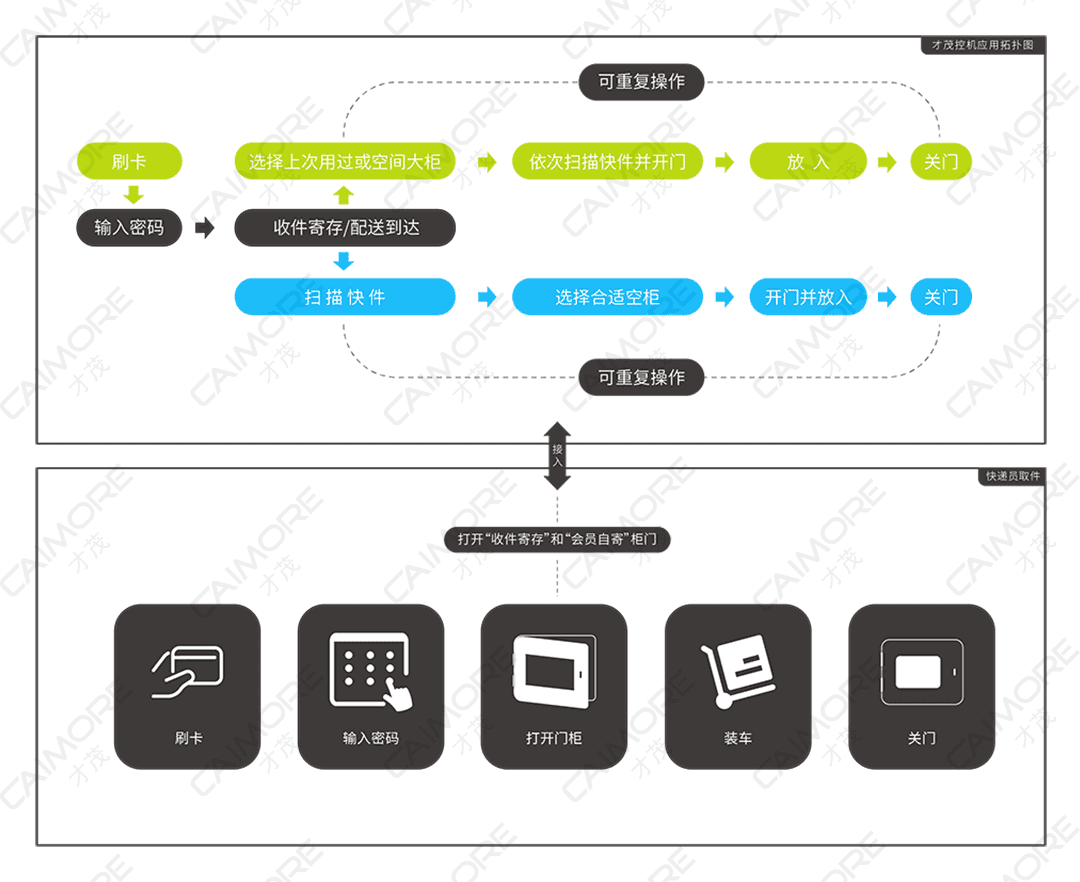

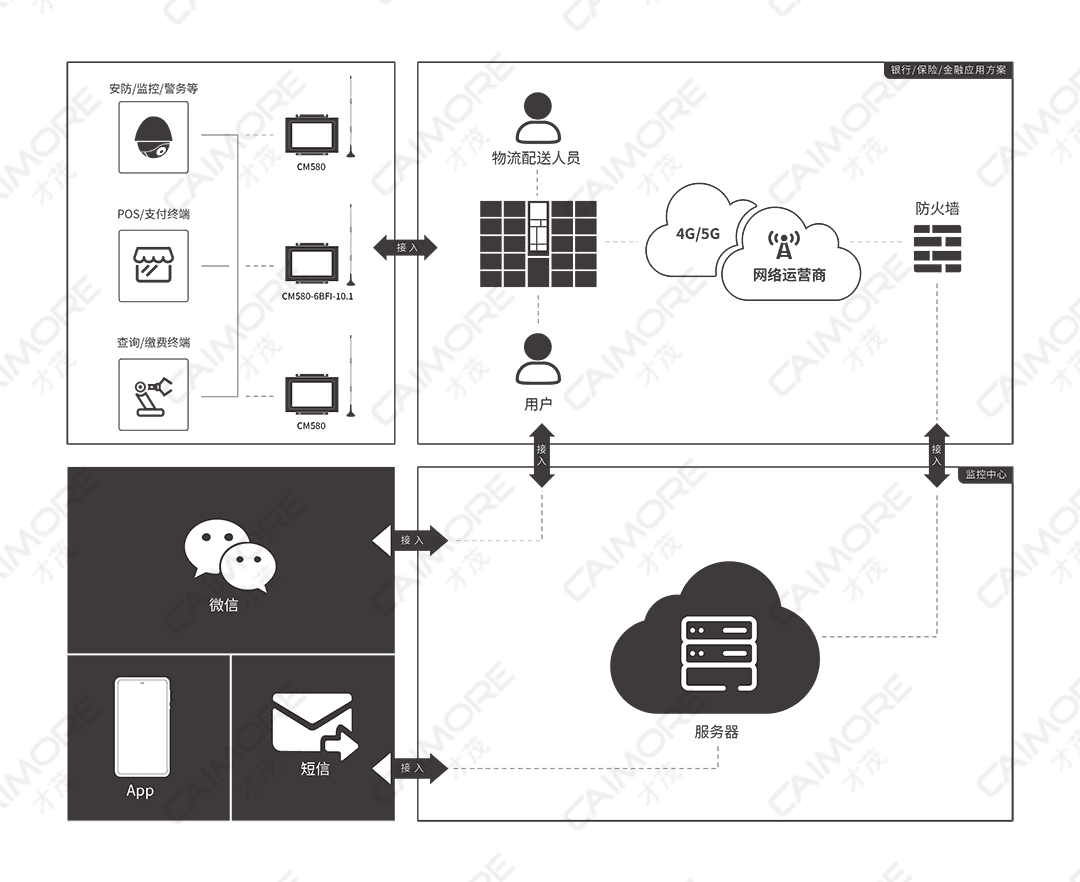

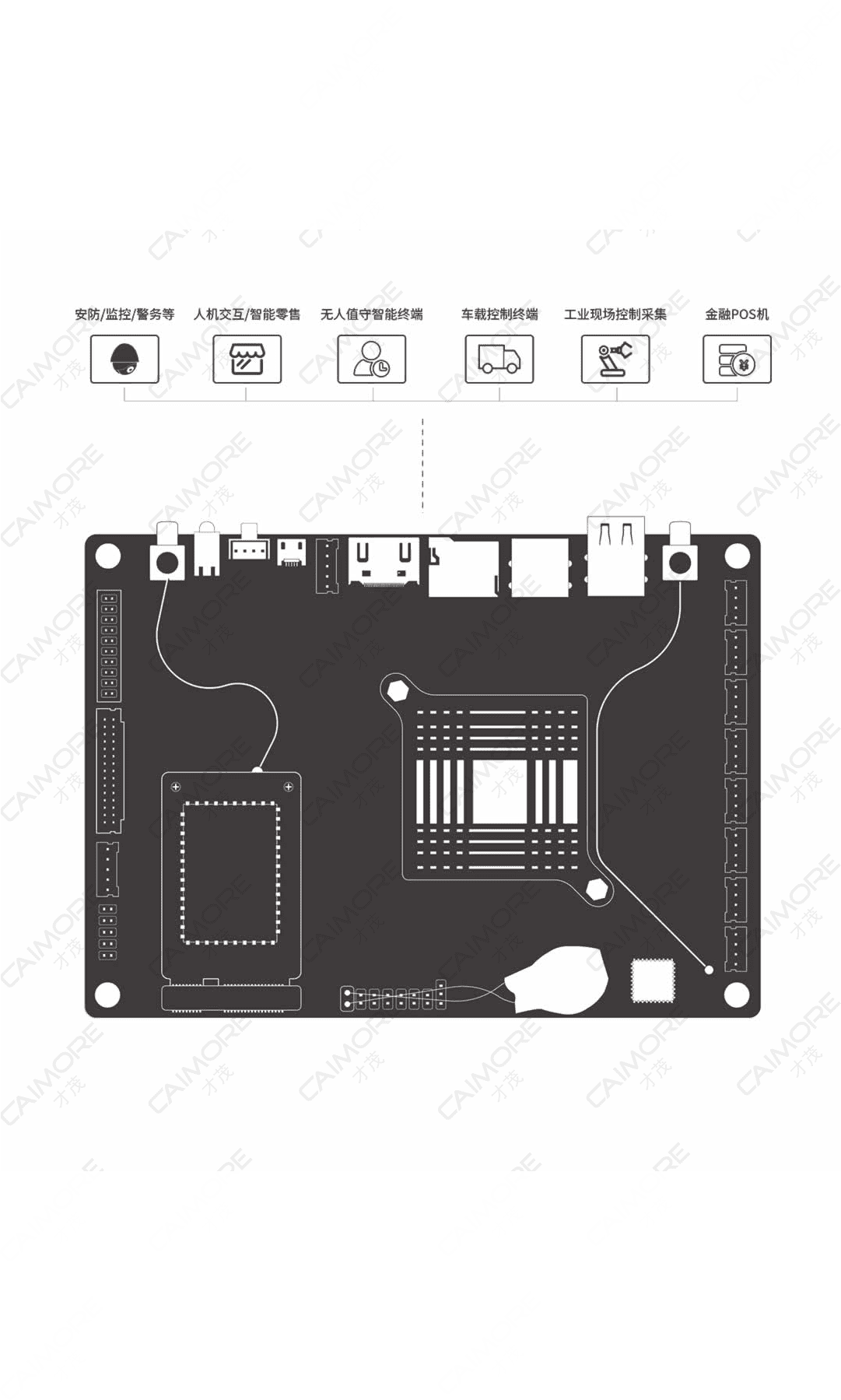

应用方案
