具体型号

网络

简称

端子型态(接口)

尺寸

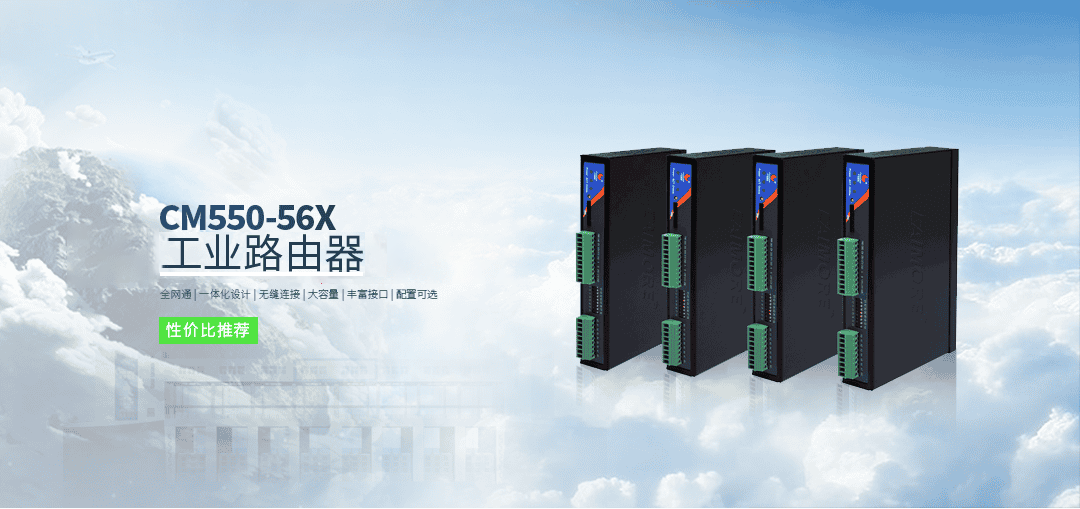

CM550-56F

4G全网通

4G RTU(全网通）+ZIGBEE

网口、端子接口

167*104*26mm

CM550-56T

4G/GPRS/GSM

4G RTU（CAT1)+ZIGBEE

网口、端子接口

167*104*26mm

串口RS232

1 个RS232接口，内置15KV ESD 保护，串

口参数如下：

数据位：5、6、7、8 位

停止位：1、1.5、2 位

校验：无校验、偶校验、奇校验、SPACE 及MARK 校验

串口速率：110~115200bits/s

RS485

1 个RS485接口，内置15KV ESD 保护

以太网口

1个 10/100 Base-T 以太网口(Lan1-lan4)，Ethernet IEEE 802-3, 802-2；内置1.5KV电磁隔离保护

USB接口

支持一路USB接口

指示灯

具有电源POWER、通信ACT及在线指示灯Online

天线接口

标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要

UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护

电源接口

端子接口，内置电源反相保护和过流保护

模拟量输入接口

分辨率达16bit,输入电压（-10V-+10V）,输入电流（0-20mA），精度小于±0.5%

开关量输入接口

输入范围（0-3.3V 为低电平，5-30V 为高电平）其中包含6路计数功能（计数频率0-1KHz）。

继电器输出接口（干接点）

驱动能力5A/30VDC,5A/250VAC

光隔离数字量输出接口

集电极开路输出，最大支持30V,最大电流40mA，最大功率125mW

光隔离PWM输出

集电极开路输出，最大支持30V，最大电流40mA，最大功率125mW，输出频率为0-1KHz，占空比可调。

无线模块

采用工业级无线模块

标准及频段

（TDD频段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

（FDD频段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

( TDD频段)

LET TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

（ FDD频段）

LET FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

CPU

工业级CPU，性能稳定可靠

MMU

CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常

FLASH

64Mbits有足够大的内存来存放程序和数据

 SDRAM

256Mbits有足够大的缓存来提高系统运算速度

供电电压

宽电压设计，DC 7V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护

标配电源

DC9V/1.5A

通信电流

通信时平均电流：0.2A@+9VDC

登网瞬间峰值电流： 1.0A@+9VDC

待机电流

待机平均电流：0.15A@+9VDC

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域

产品外形尺寸

167*104*26mm(不包括天线和安装件)

产品包装尺寸

350x215x88mm

重量

0.52Kg

工作温度

-25 ºC ~+70ºC

储存温度

-40 ºC ~+85ºC

相对湿度

95%(无凝结)

频段

LTE TDD: 2600/2300MHz
UMTS: 2100/900MHz
GSM: 850/900/1800/1900MHz
RxDiv Band:UMTS 2100/900MHz

LTE FDD: 2600/2100/1800/DD800MHz
UMTS: 2100/900MHz
RxDiv Band:UMTS 2100/900MHz

理论宽带

LET TDD:DL 68Mbps/UL 17Mbps
DC_HSPA+:DL 42Mb/s(Category 24)
HSPA+:DL 28Mb/s(Category 18)
HSdPA:DL 14.4Mb/s(Category 8)
HSUPA+:DL 5.76Mb/s(Category 6)
WCDMA CS:UL 64kbps/DL 64kbps
WCDMA PS:UL384kbps/DL384kbps

LET FDD:DL 100Mbps/UL 50Mbps
DC_HSPA+:DL 42Mb/s(Category 24)
HSPA+:DL 28Mb/s(Category 18)
HSdPA:DL 14.4Mb/s(Category 8)
HSUPA+:DL 5.76Mb/s(Category 6)
WCDMA CS:UL 64kbps/DL 64kbps
WCDMA PS:UL384kbps/DL384kbps

编码方案

LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm
