CM580-6BFI-10.1 安卓 Linux工控一体机

安卓工控一体机支持全网通4G/5GRK3288 方案多种格式的视频解码高性能硬件处理引擎4G/5G工控一体机
★超强四核Cortex-A17,频率高达1.6GHz;

★GPU采用Mali-T764 GPU, 支持TE, ASTC, AFBC内存压缩技术;

★支持4K VP9 and 4K 10bits H265/H264 视频解码,高达60fps;

★内置多个高性能硬件处理引擎,能够支持多种格式的视频解码,如:4K*2K@60fps的H.264/H.265/VP9,也支持1080P@30fps的H.264/MVC/VP8 以及高质量的JPEG编解码和图像的前后处理器;
样机申请

产品特性


CM580-6BFI-10.1 一体屏工控机是厦门才茂通信科技有限公司自主研的一款低功耗、高性能的嵌入式一体屏工控机


更强劲的CORTEX-A17处理器,频率高达1.6GHZ,畅享性能的精湛,多任务卡顿好切换不掉线低功耗、高性能。

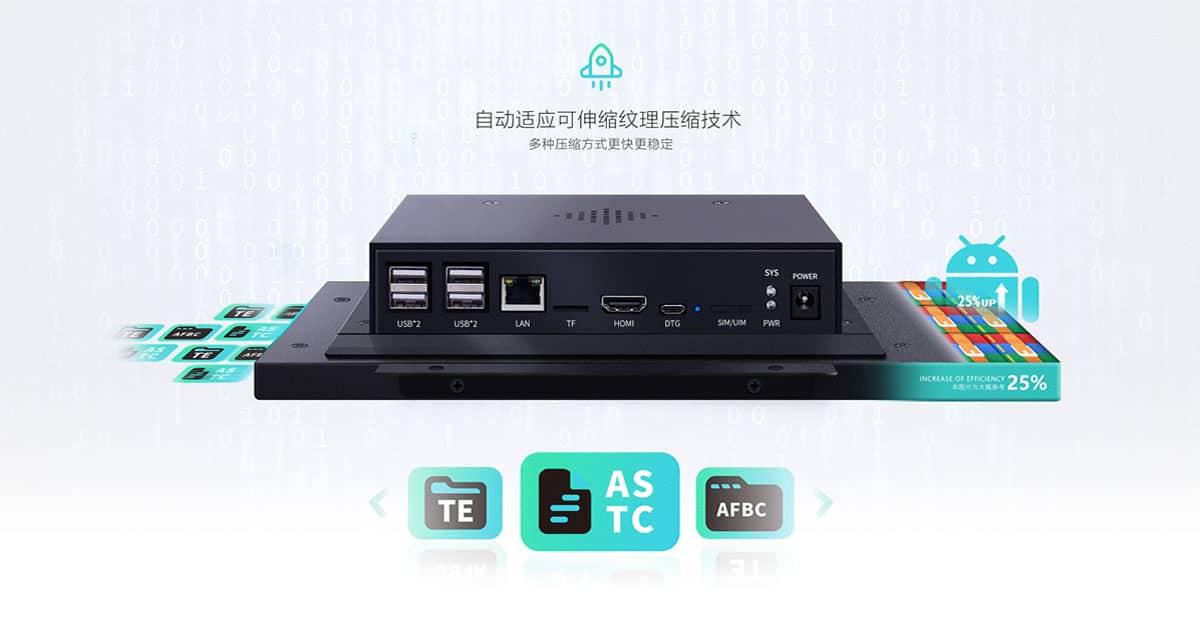

MALI-T764 GPU支持各项内存压缩呈现高清画质


采用MALI-T764 GPU支持TE, ASTC, AFBC内存压缩技术,快速实时压缩解压,减少功耗,不卡顿更丝滑更清晰拒绝闪屏


多项解码应对万难挑战内置多个高性能硬件处理引擎,能够支持多种格式的视频解码


 支持1080P@30FPS的H.264/MVC/VP8以及高质量的JPEG编解码和图像的前后处理器

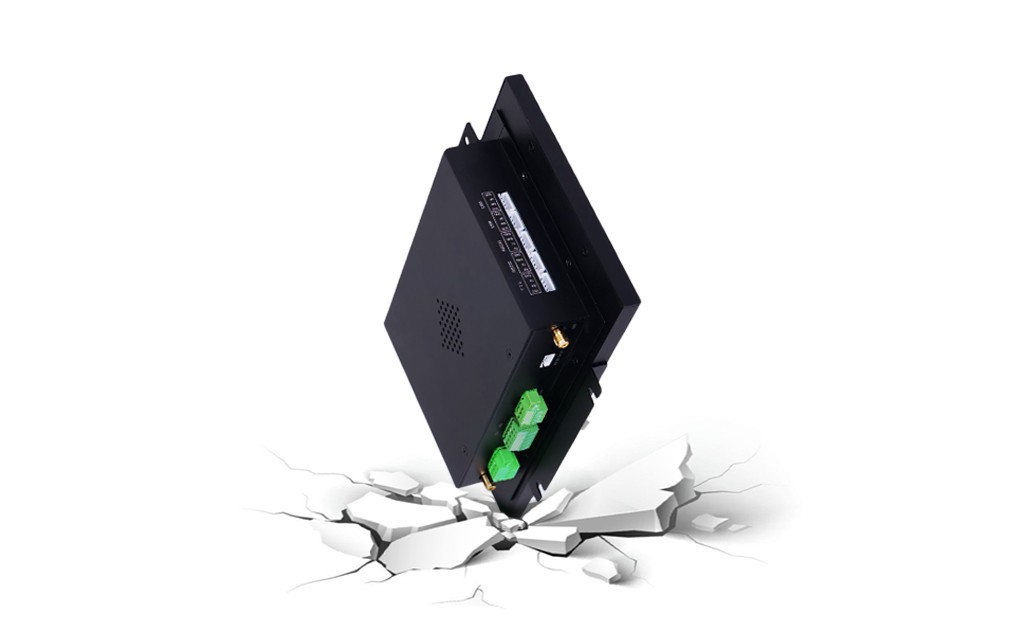

具有高抗震、防尘、发热量低等特点,适合恶劣工业环境应用


PCB遵循20H和31原则,同时电路板采用生益材质生产,确保板材的稳定可靠



技术参数


CM580-6BFI-10.1基础参数规格

串口

4 路 RS232 串口,1 路 RS485 串口

指示灯

1 路电源灯,1 路系统运行状态灯

天线接口

1 路 wifi 天线,1 路 4G 天线

SIM/UIM卡接口

1 路 Micro SIM

电源接口

12V DC,4A,具有防雷功能,过压过流保护,防反接保护

供电

项  目

内   容

推荐电源

4A

工作电压

12V

物理特性

项  目

内   容

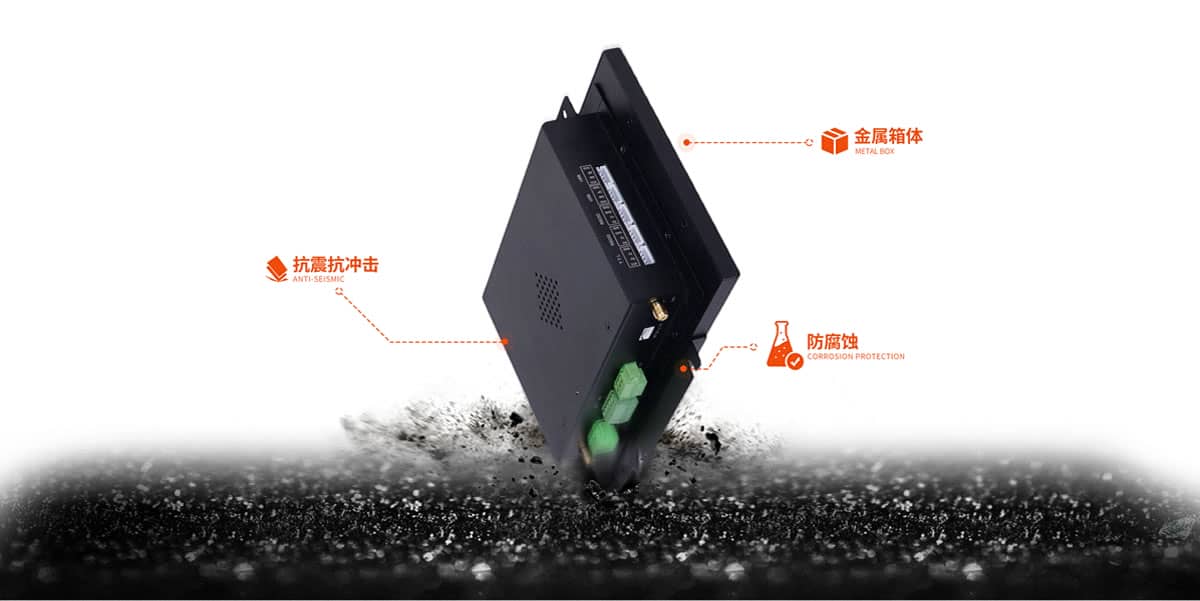

外壳

金属箱体结构,具有良好的抗震性和抗冲击性、防腐蚀

外形尺寸

260mm*178mm*44.4mm

其它参数

项  目

内   容

工作温度

-20 ºC ~+70ºC

储存温度

-40 ºC ~+80ºC

相对湿度

95%(无凝露)


工业级设计





硬件设计

具有高抗震、防尘、发热量低等特点,适合恶劣工业环境应

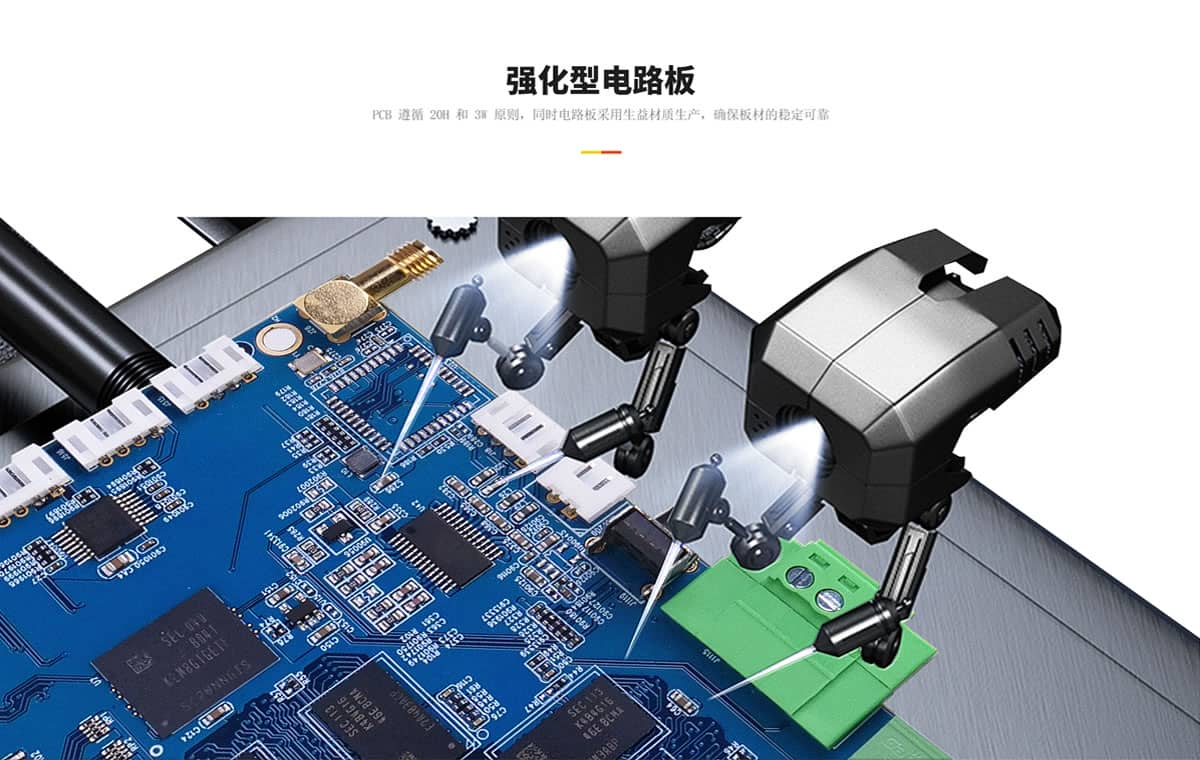

强化电路板

PCB 遵循 20H 和 3W 原则,同时电路板采用生益材质生产,确保板材的稳定可靠

工业级元器件

整机元器件采用严格筛选的工业级元器件来生产

抗干扰设计

采用金属外壳,屏蔽电磁干扰,系统防护等级 IP41;天线带防雷设计;



性能参数表

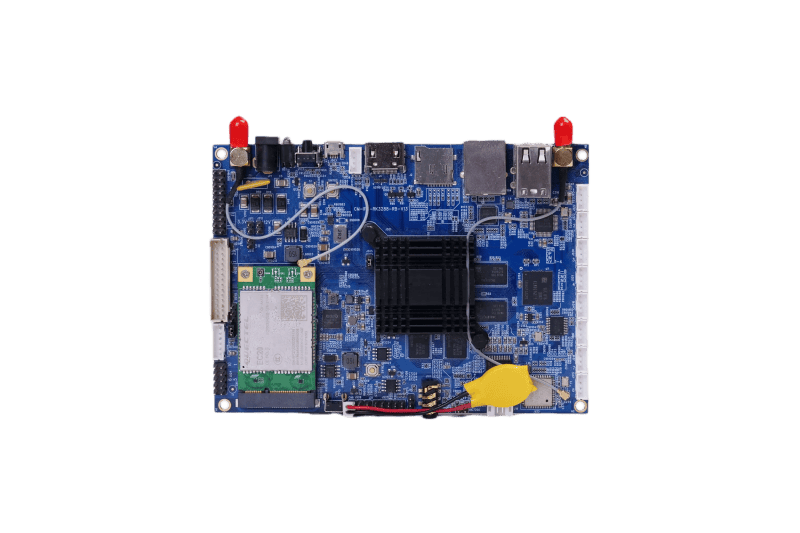

CPU

RK3288  SoC Cortex-A17 Quad Core @ 1.6GHz Max

内存

DDR3默认2GB(可扩展)

存储器

EMMC 默认8GB(可扩展)



功能接口表





指示灯

1 路电源灯,1 路系统运行状态灯

电源接口

12V DC,4A,具有防雷功能,过压过流保护,防反接保护

LED

1 路电源灯,1 路系统运行状态灯

KEY

RESET 按键,MODE 按键

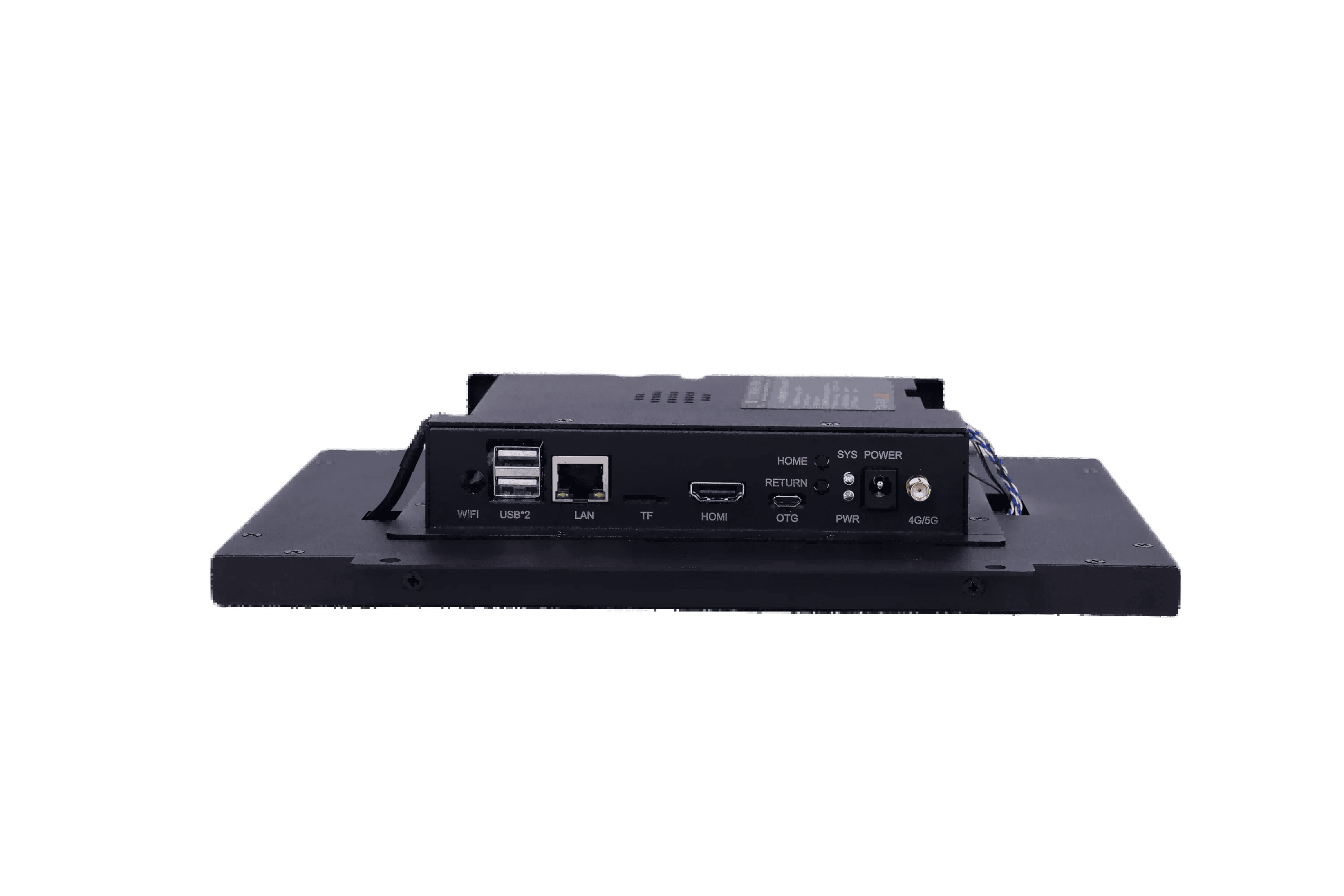

USB

6USB端口,其中2个为USB两层A型母座,另外4个为PH2.0x4P插座,输出电流500mA1OTG。均符合USB 2.0规范,具有过流保护功能。

GPIO接口

4GPIO口,采用弯脚5PIN3.5mm接线端子插座详见引脚定义

Audio

1 路 3.5mm 耳机,2 路15瓦功放喇叭输出,1 路 MIC

SIM

1 路 Micro SIM

天线接口

1 路 wifi 天线,1 路 4G 天线

串口

4 路 RS232 串口,1 路 RS485 串口

IO 接口

6 路外接 GPIO 口。2 路 I2C 接口

液晶屏尺寸

10.1”TFT LCD

液晶屏分辨率

1280 x 800

液晶屏亮度

500 nits

液晶屏对比度

1000

液晶屏可视角

水平 80∘,垂直 80∘

触摸屏

电容触摸

触摸屏尺寸

10.1寸

网络

采用全网通的4G网络无线模块,无线网络模块必须采用pcie接口。

RJ45

1 路 10M/100M/1000M bps

WiFi&蓝牙(预留)

1路板载2.4G WiFi,带热点功能,802.11 b/g/nBT4.0

TF

支持8G/16G/32G/64G/128G存储扩展功能

外壳

金属箱体结构,具有良好的抗震性和抗冲击性、防腐蚀

RTC

定时开关机功能







HDIM接口

标准HDMI接口,支持 1080P@60Hz,4K*2K@60Hz 输出

图像引擎

支持 OPENGL ES1.1/2.0/3.0, OPEN VG1.1, OPENCL, Directx1

支持 4K、H.265 硬解码

实时时钟

外接电池,支持定时开关机

看门狗

支持软件看门狗,系统异常,自动重启





温度参数

项目

内容

工作温度

-20 ºC ~+70ºC

储存温度

-40 ºC ~+80ºC

相对湿度

95%(无凝露)


产品尺寸


选型指南

大类型号

产品型号

支持网络

简称

端子型态(接口)

尺寸

CM580-6BFI-10.1

4G全网通

10.1寸一体屏工控机

LVDS、HDMI(屏幕接口)、GPIO接口、232接口、485接口、RJ45、复位、返回键、USB

260mm*178mm*44.4mm

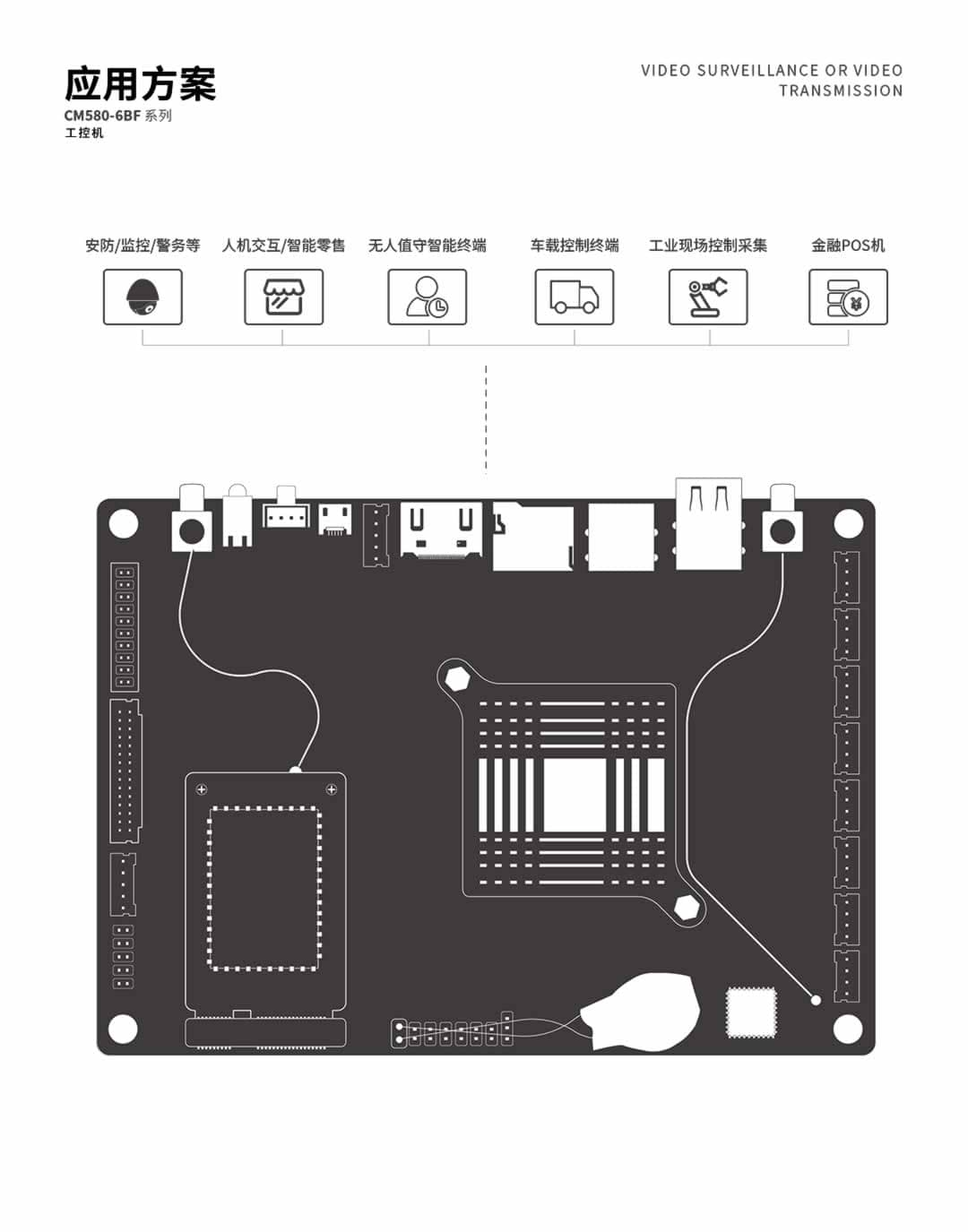

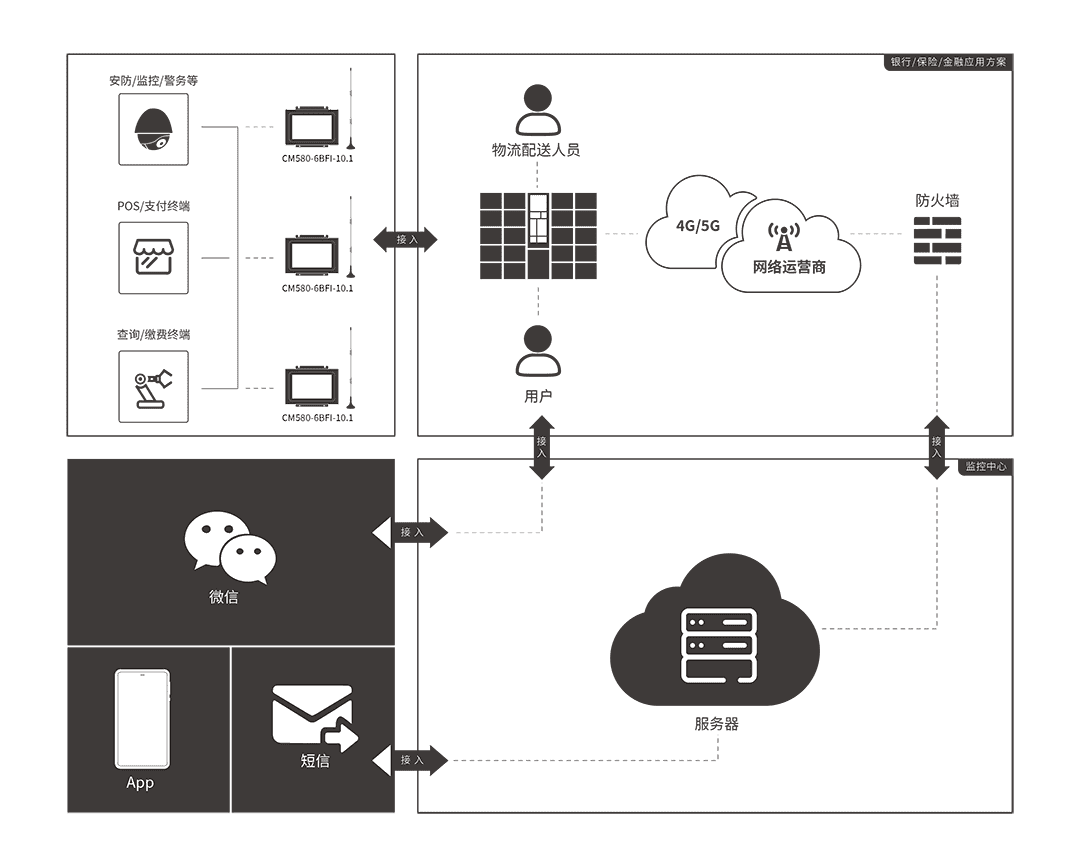

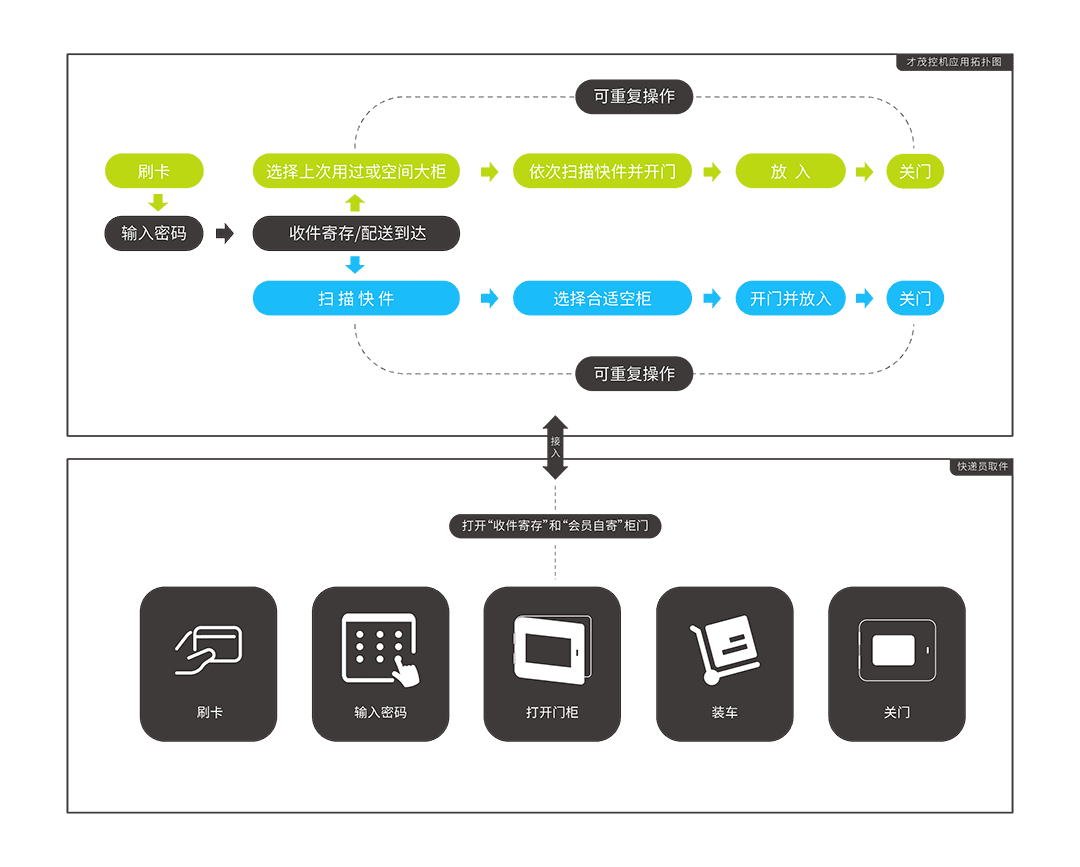

应用方案
