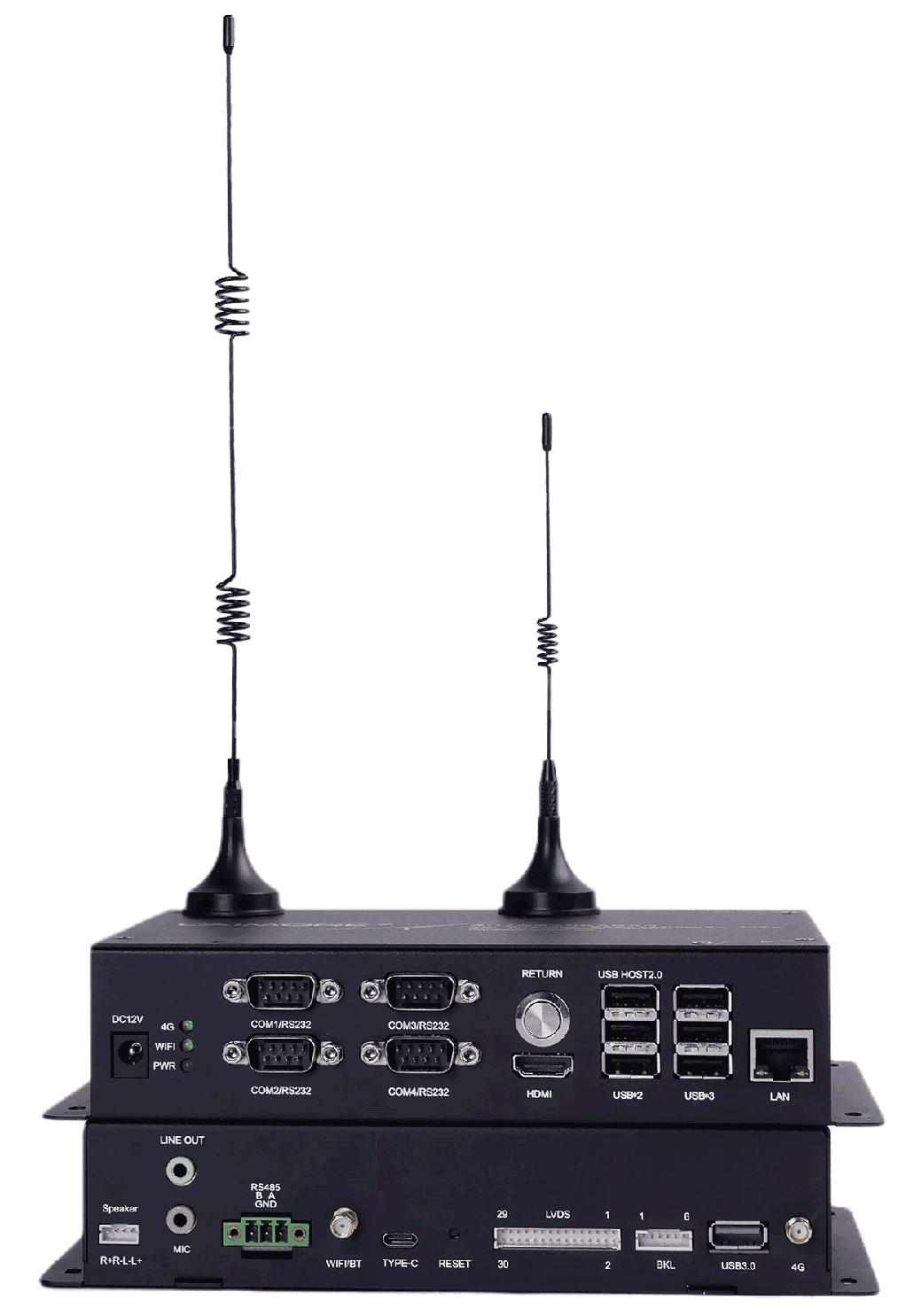

CM580-59F 嵌入式工控机

采用RockchipRK3399CPUARM处理器

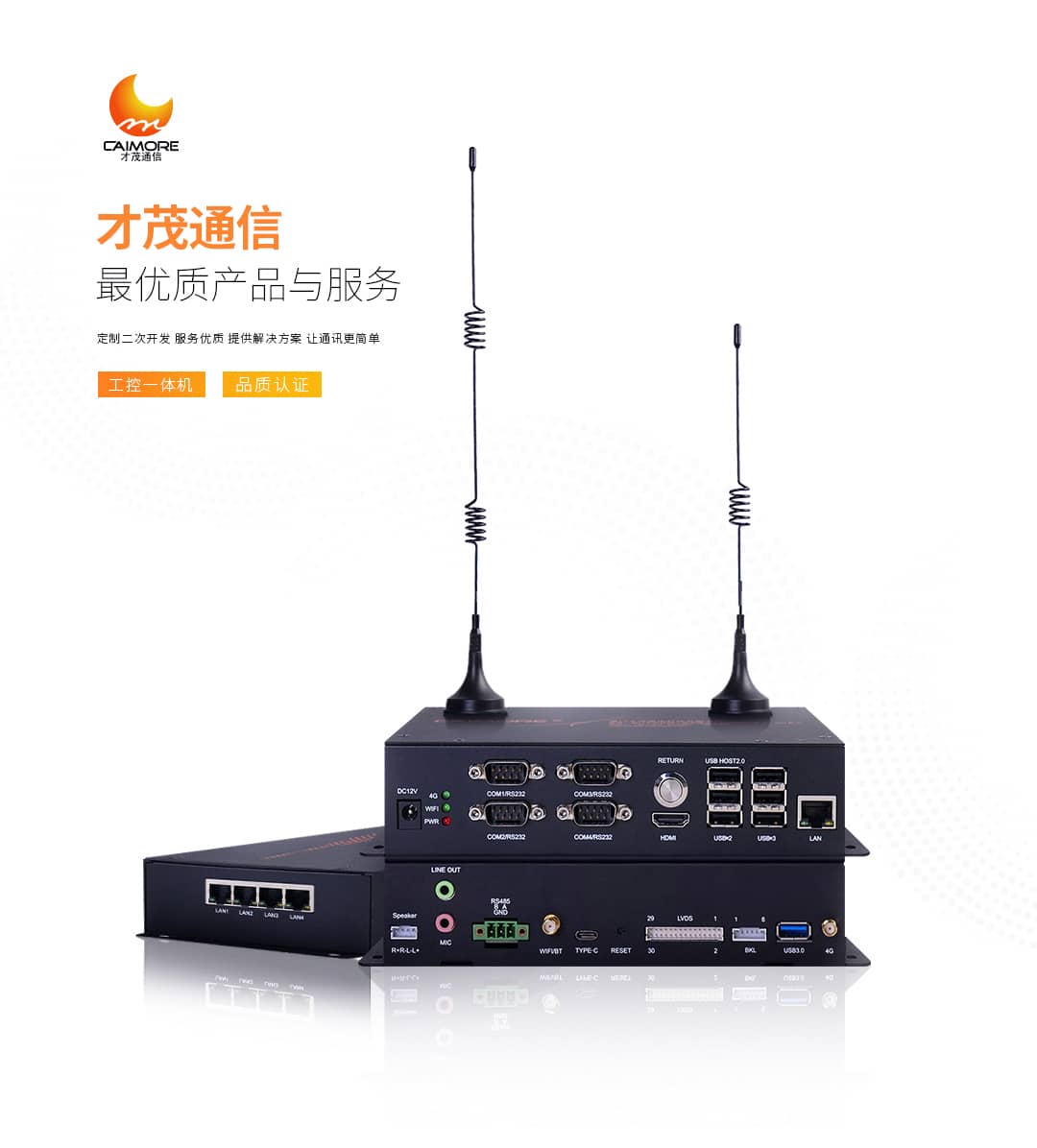

才茂工控设备CM580-59F嵌入式工控机,采用Rockchip RK3399系列CPU,ARM架构的处理器结合Android 操作系统,提供一个十分宽泛、自由的App运行环境,提供极佳的运算和图形性能,尤其适合条件苛刻或要求较高的工业场合及公共空间应用。
样机申请

产品特性

多线程处理协同双核

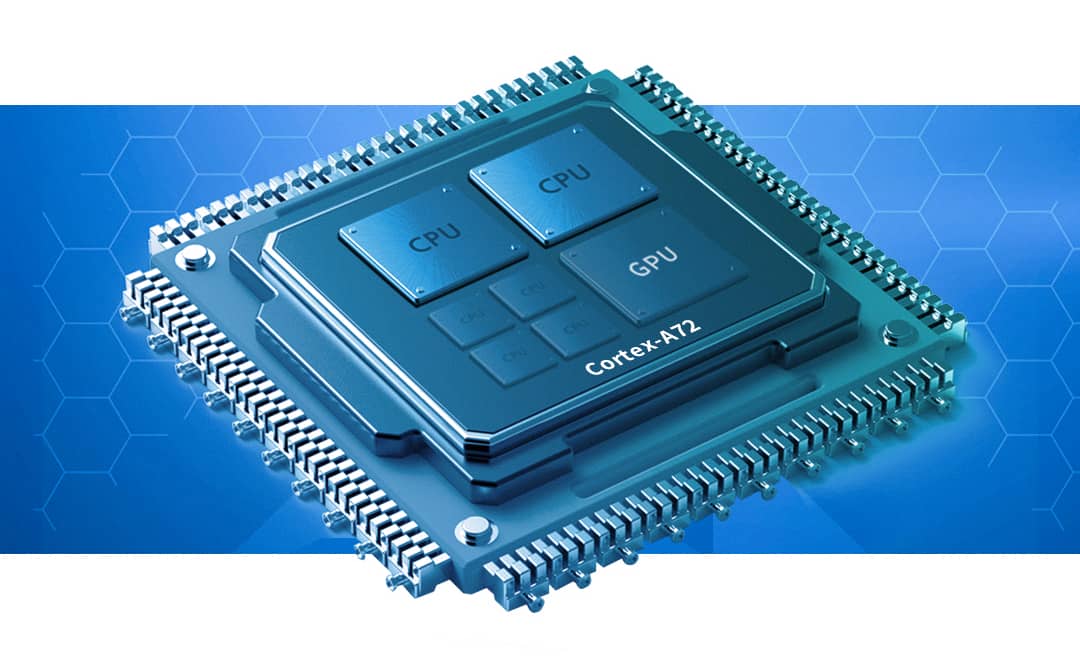

基于Big.Little 架构,即具有独立的NEON协同处理器的双核

Cortex-A72及四核Cortex-A53组合架构

四核集显 流畅显示


GPU 采用四核 ARM 新一代高端图像处理器Mali-T860,集成更多带宽压缩技术:如智能迭加、ASTC、本地像素存储等,还支持更多的图形和计算接口;

支持 4K VP9 and 4K 10bits H265/H264视频解码,高达 60fps

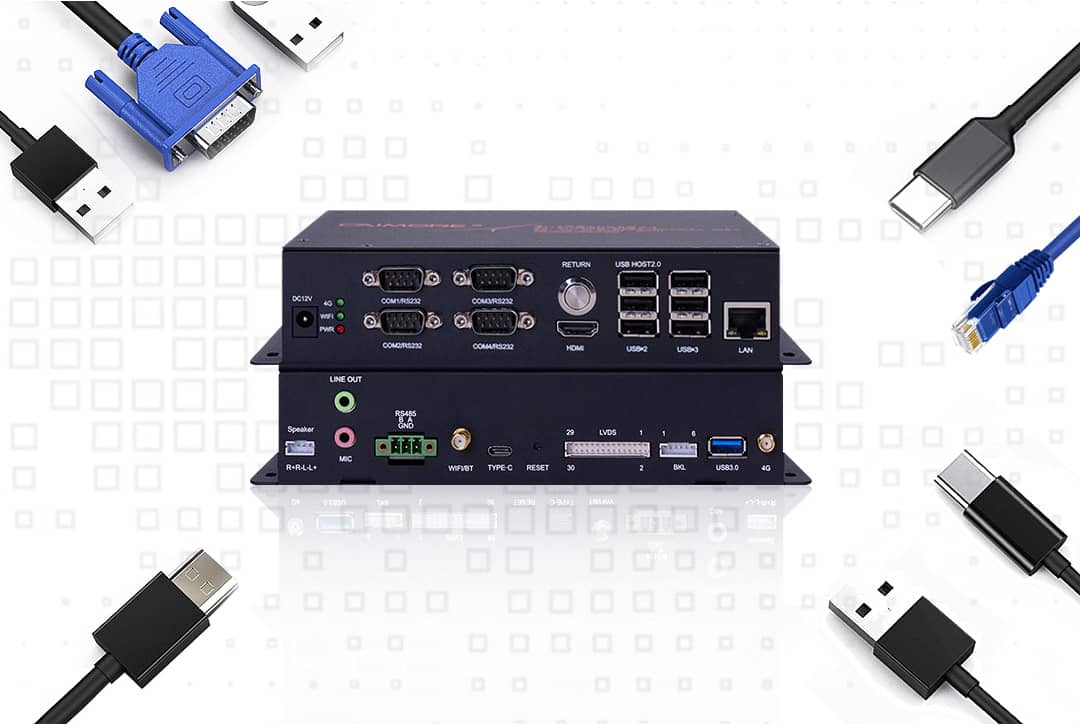

优异的 I/O 扩展能力:UART,LVDS,音频,USB,TYPE-C,四口千兆以太网,TF卡, 扩展 PCIE 硬盘,GPIO,I2C,SPI,I2S,HDMI,MIPI





技术参数

性能参数表







CPU

RK3399 Cortex-A72+Cortex-A53 大小核CPU结构主频最高可达2GHz

内存

DDR3默认4GB(可扩展)

存储器

板载eMMC,默认16GB,支持8/16/32GB可选



功能接口表:





LED

1路设备电源灯,1路系统运行状态灯,14G网络指示灯

KEY

1路“恢复出厂”按键,1路“回退”按键

输入电压范围

DC 9V~28V宽压设计,内置电源反向保护和过压过流保护,标配电源12V/3A

待机电流

9V/330mA12V/250mA24V/125mA

最大工作电流

9V/660mA12V/500mA24V/250mA

Audio

13.5mm耳机及Mic共用接口,14Ω 1W外置喇叭接口

串口

1路调试串口,4RS2321RS485

USB

4路标准USB 2.01TYPE-C

SIM

2路标准的推杆式SIM卡插槽,支持双卡单待功能

定位

内置1GPS/BD双模定位模块

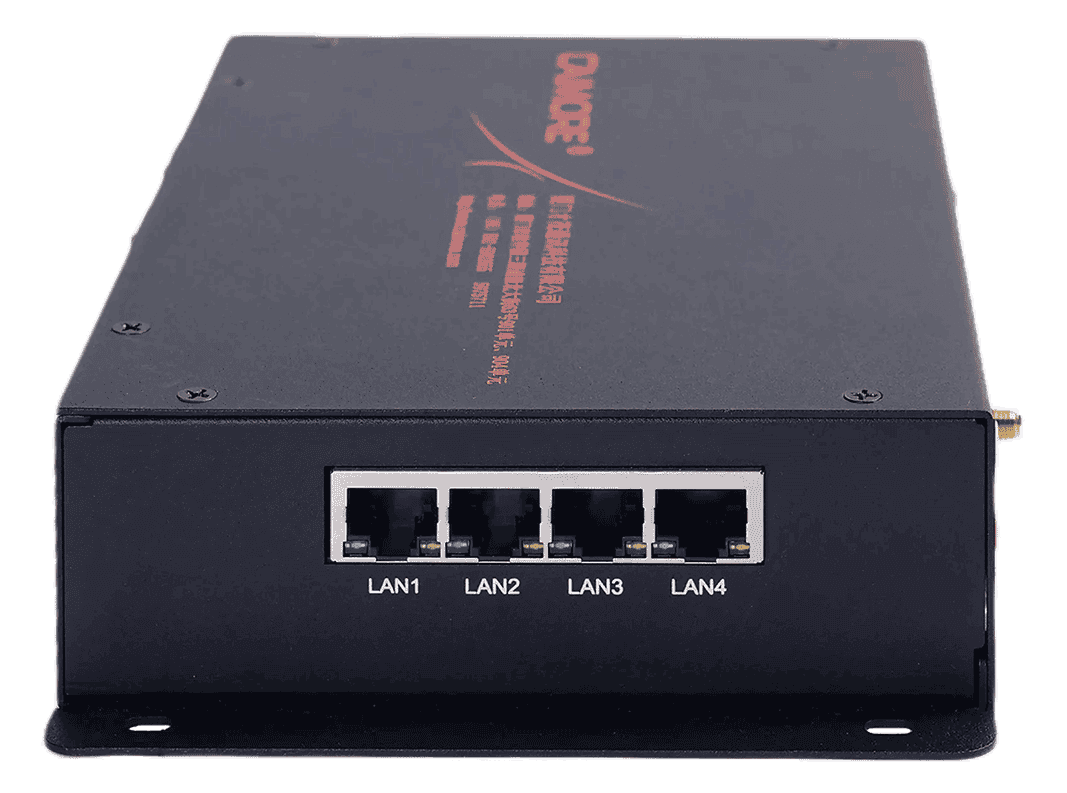

RJ45

110M/100M/1000Mbps以太网

3G/4G

Mini PCIE 接口,模块可选

WiFi&蓝牙

1路板载双频5G/2.4G WiFi,带热点功能,802.11 b/g/nBT4.0

TF

支持8G/16G/32G/64G/128G存储扩展功能

尺寸

188.4mm(长)*131.4mm(宽)*35mm(高)







HDIM接口

1HDMI,支持1080P@60Hz,4K*2K@60Hz输出

LVDS

1路双LVDS,输出1080P视频,可直接驱动50/60Hz液晶屏

图像引擎

支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11支持4K VP9 and 4K 10bits H265/H264 视频解码,高达60fps 1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8) 1080P 视频编码,支持H.264VP8格式

实时时钟

板载RTC电池,支持定时开关机

看门狗

支持软件看门狗,系统异常,自动重启



温度参数

项目

内容

工作温度

-20 ºC ~+70ºC

储存温度

-40 ºC ~+80ºC

相对湿度

95%(无凝露)

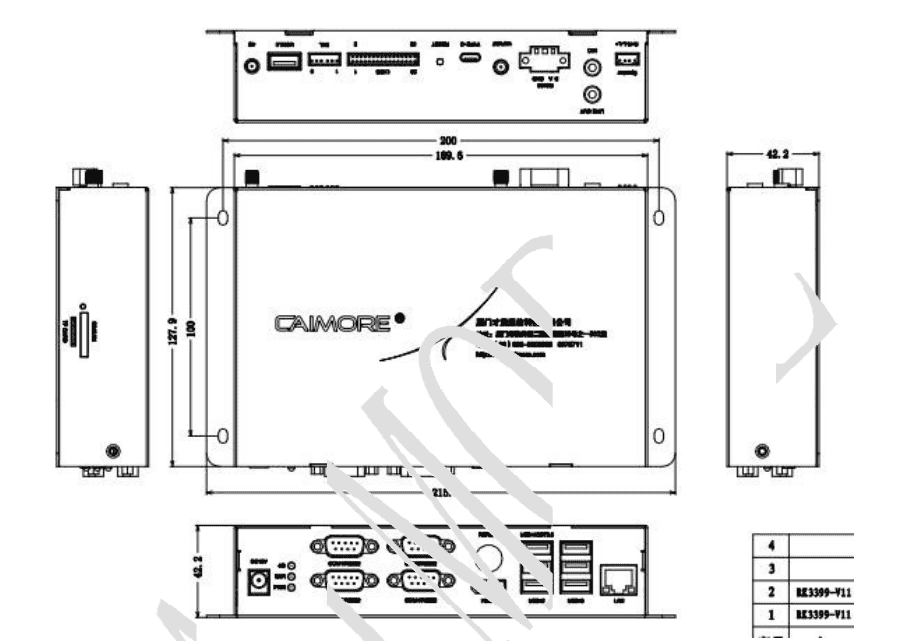

产品尺寸


选型指南

大类型号

CM580-59F

4G全网通

工控机

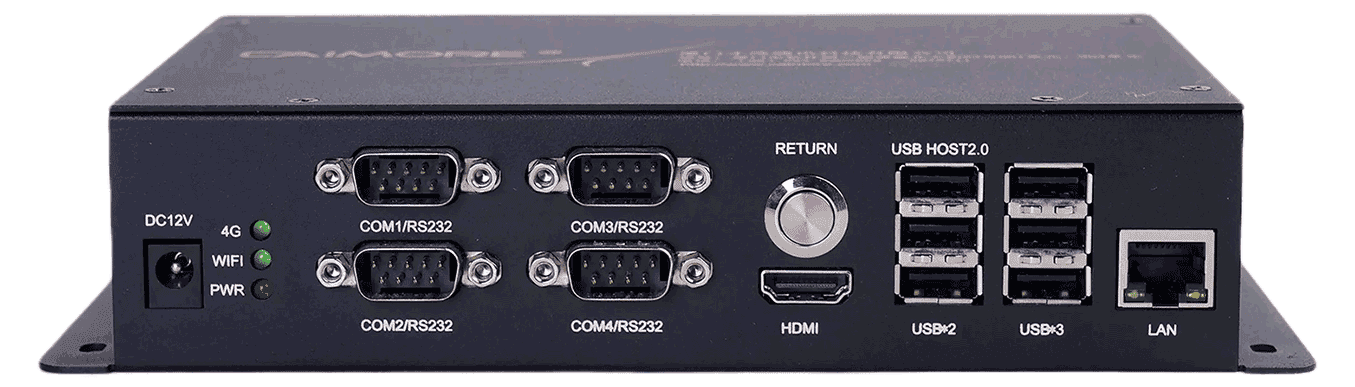

LVDS、HDMI(屏幕接口)、GPIO接口、232接口、485接口、RJ45、恢复出厂设置键、返回键、USB

200mm*127mm*42.2mm

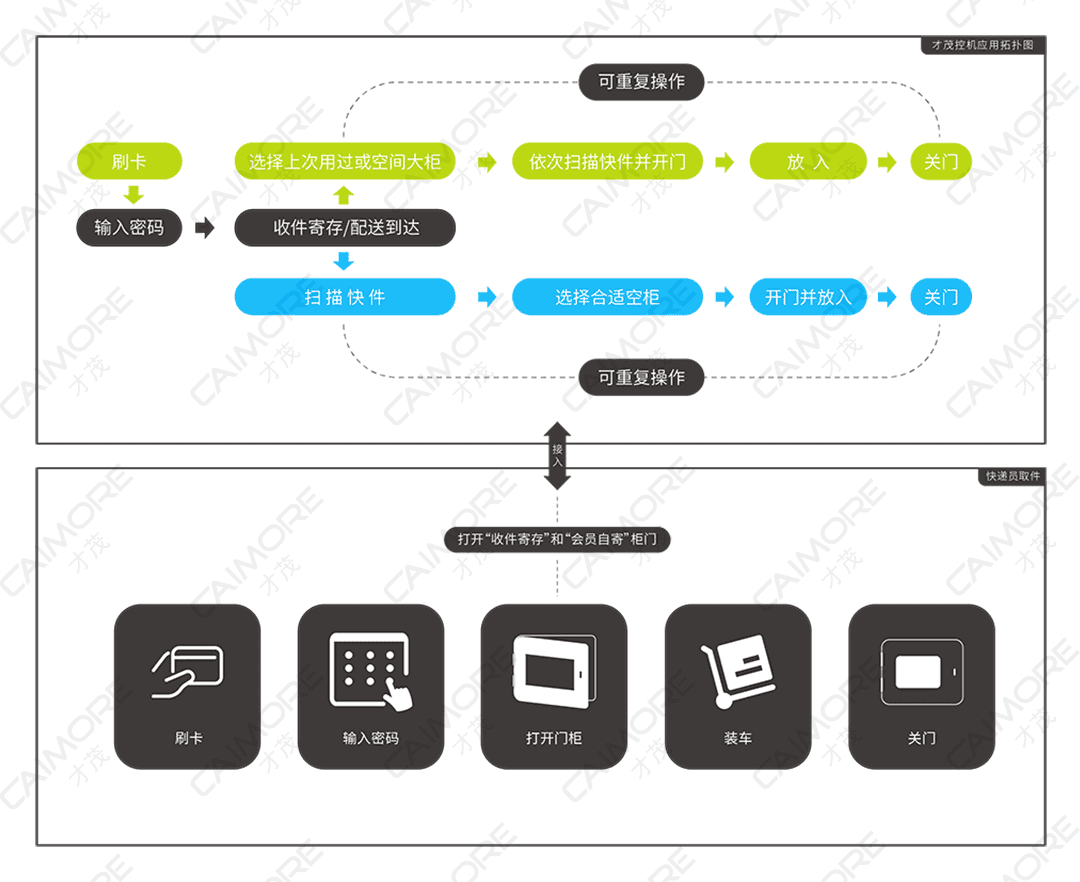

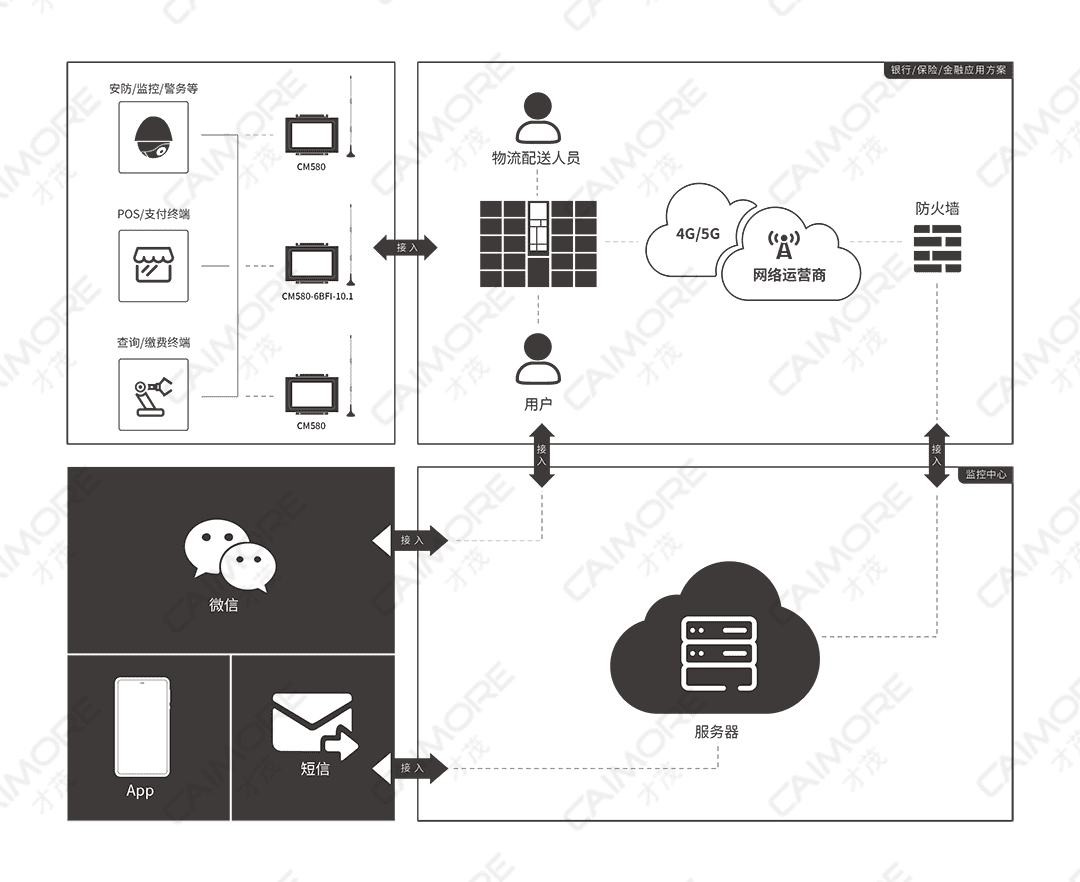

应用方案
