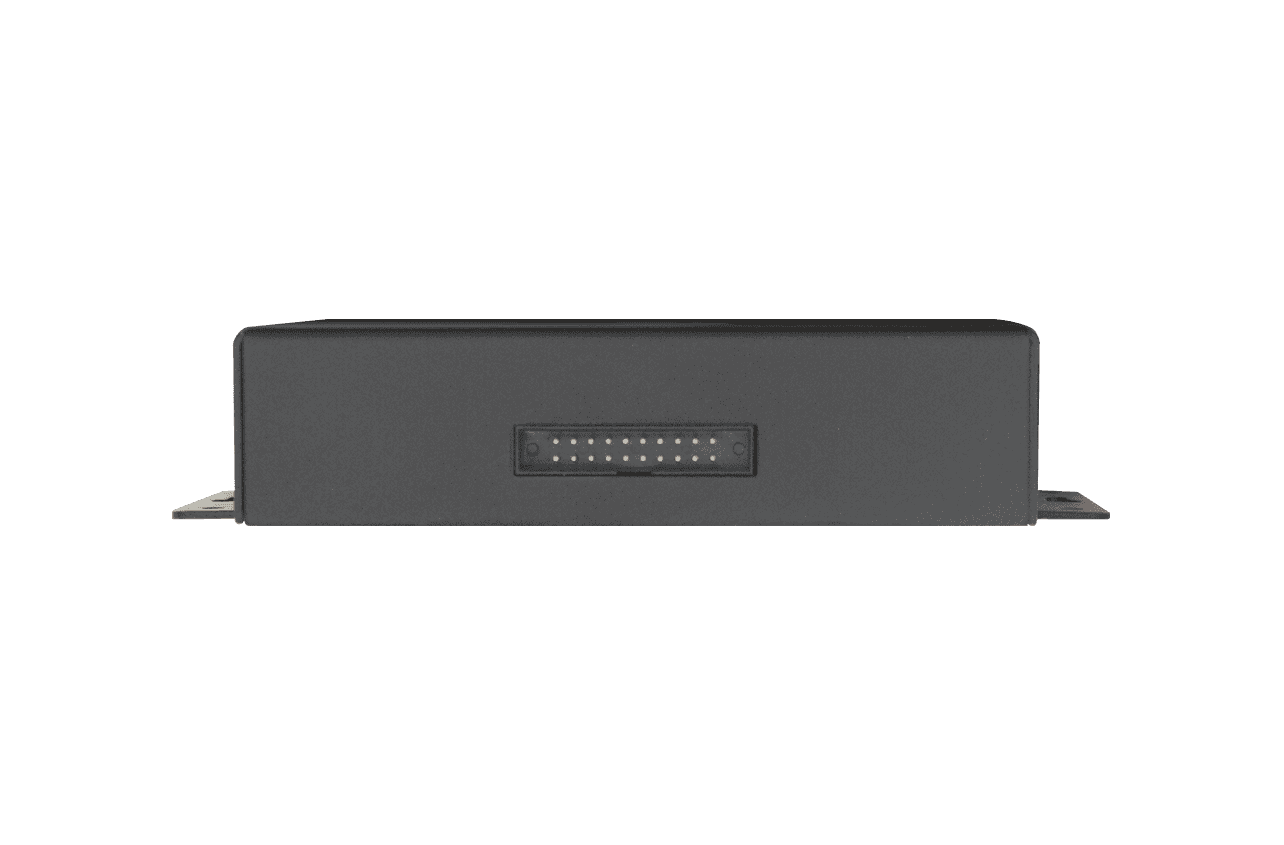

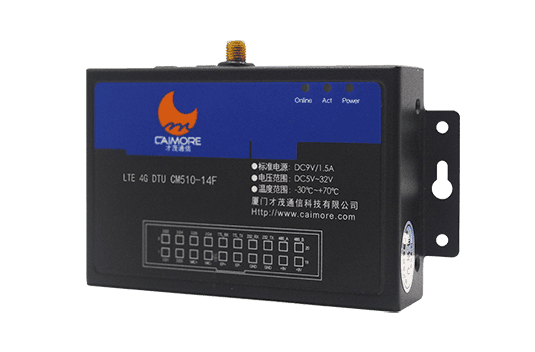

CM510-14X 5G/4G DTU

多功能多种接口低功耗宽温宽压
厦门才茂排针接口CM510-14X 5G/4G DTU,多功能,多种接口,低功耗,宽温,宽压。全网络传输,超宽电压设计6V~32V ,支持多种触发方式 多数据中心同步传输 。

采用ARM7工业级处理器和智能三级保护,支持专网VPN/vpdn,支持多中心(最大支持同时4个中心)TCP/UDP透明数据传输,支持休眠功能,支持串口数据自动休眠唤醒、IO电平唤醒,支持各种组态软件:紫金桥组态王软件、亚控组态王软件、三维力控软件。并通过电力3000V电击测试,还拥有在线维持专利技术,产品性能稳定可靠。
样机申请

产品特性


层层把控

多项技术把控展现产品功底体会科技魅力



看门狗保护

路由器带看门狗保护,24小时不宕机,设备稳定高速运行




加密芯片

加密传输,运算速度高,资源损耗低,安全性高



防雷设计

符合电力安规要求,防护等级为IP30,特别适合于环境恶劣的工业控制领域



远程管理

支持远程升级,自动掉线重启 无需前往设备现场远程管理省时省力



物联网应用

安全可靠通信能力,帮助智能设备进行数据采集汇总、传输并可对设备进行远程管理、维护


技术参数


接口类型:

项目

内容

串口

1个RS232串口或1个RS485接口(可支持RS422/TTL)

数据位:8位

停止位:1位

校验位:无校验、奇校验、偶校验、SPACE及MARK校验

串口速率:110bps ~ 230400bps

流控位:无流控、RTS/CTS 硬流控或XON/XOFF软流控

指示灯

具有电源POWER、通信ACT及在线指示灯Online

天线接口

标准SMA阴头天线接口,特性阻抗50欧;公司可以选配3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口,内置15KV ESD保护

语音接口

标准的耳机麦克风接口(需要软件配合才能使用)

电源接口

标准的3芯火车头电源插座



无线参数:

项目

内容

无线模块

工业级无线模块,性能稳定,低功耗,通过FCC认证、CE认证、CCC认证和RoHs认证,抗干扰强,传输稳定。

标准及频段

LTE FDD:B1/B3

LTE TDD:B39/B40/B41

TD-SCDMA:B34/B39(14T不支持)

WCDMA:B1(14T 不支持)

CDMA2000 1X/EVDO:B5(14T不支持)

GSM/GPRS/EDGE:B3/B8

功率等级

Class 4 (2 W @850/900 MHz)

Class 1 (1 W @1800/1900MHz)

EGSM900:+33dBm(Power Class 4)

DCS1800:+30dBm(Power Class 1)

EDGE 900MHz:+27dBm(Power Class E2)

EDGE1800MHz:+26dBm(Power Class E2)

TD-SCDMA:+23dBm(Power Class 3)

UMTS:+23dBm(Power Class 3)

CDMA/EVDO:+23dBm(Power Class 3)

LTE:+23dBm(Power Class 3)

接收灵敏度

2G/3G<107dBm;

LTE:B1<-98;B3<-95;B3<-98;B40<-98;B41<-96;

LTE Test Bandwidth 10MHz


操作系统:

项目

内容

操作系统

采用实时操作系统,实时性强,系统稳定



供电情况:

项目

内容

供电电压

宽电压设计,DC7V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

标配电源

DC9V/1330mA

通信电流

通信时平均电流:60mA@+12VDC

待机电流

待机时平均电流:25mA@+12VDC



物理特性:

项目

内容

外  壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP41;特别适合于环境恶劣的工业控制领域

产品外形尺寸

(不包括天线及固定件,以实际型号为准)

产品包装尺寸

298x226x60mm (以实际型号为准)

重 量

0.41kg



温度参数:

项目

内容

工作温度

-30ºC ~+75ºC

储存温度

-45ºC ~+90ºC

相对湿度

95%(无凝结)





产品尺寸

产品尺寸图(单位:mm)


选型指南

产品型号

接口类型

支持网络

支持RS232

8,N,1)

支持

RS485

支持

RSTTL

数据缓存

CM510-14F

20PIN排插

7 模全网通

8K

CM510-14T

20PIN排插

4G/GSM

8K




应用方案

1、检测行业应用(污染、气象、水纹、水利、地震等) 应用方案

2.网管监控行业应用(燃气管网、石油管网、热网监控、自来水管网监控等)


3、油田监控、路灯控制、交通控制、车辆诱导

4.电力行业应用案例(配电监控、电网自动化、自动抄表、电网调度)
