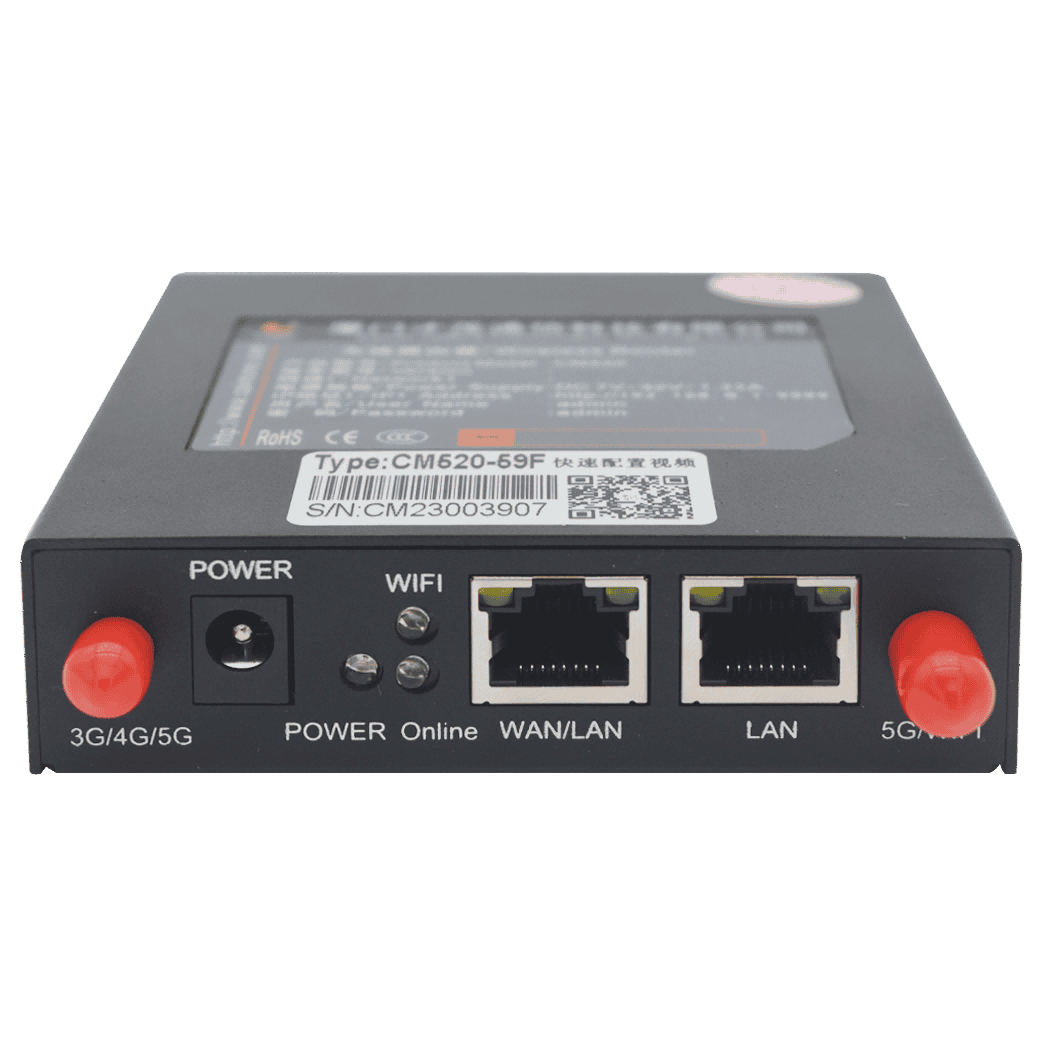

CM520-B6/B9系列 双网口工业路由器

电力专用路由器配网终端加密单国网加密盒子电力加密路由器
厦门才茂工业级 5G/4G 双口网关 CM520-B6/B9 系列,采用开放式软件架构设计,是一款金 属外壳设计,带 2 个以太网 RJ45 接口,支持2.4GWiFi,设备支持局域网 WIFI 功能和广域网 3G/4G/5G 无线网络功能,同时系统加载了广域网通信 VPN 隧道、WIFI 局域网传输的安全认证等安全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、可靠的移动宽带服务。

CM520-B6/B9 系列支持 3GPP Rel-16 技术标准,支持 5G LAN 技术,可同时提供 L3 层 IP 服务和 L2 层 LAN 服务,实现业务与管理的有效隔离。有了 5G LAN,工厂无需增加额外配置与维护负担,在保持内网应用不变、拓扑不变、配置不变的情况下,直接实现工业设备间二层互通,让产线上的设备真正摆脱了线缆束缚。
样机申请

产品特性

CM520-B6/B9系列 工业级5G双口网关

内嵌国网安全加密芯片,数据传输达到电力级标准

急速5G

快速部署,急速5G,应用广泛丰富,接口经济型

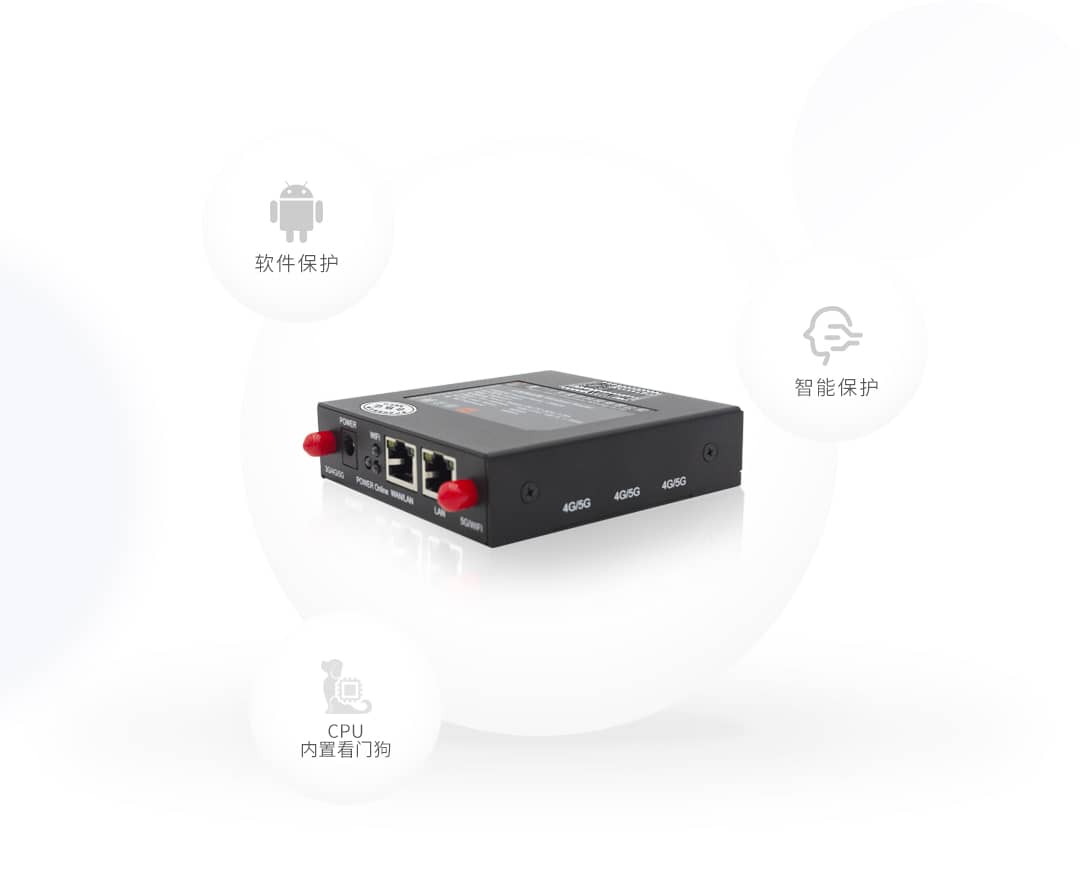

智能防护

三层系统保护(软件保护+CPU内置看门狗WDT保护

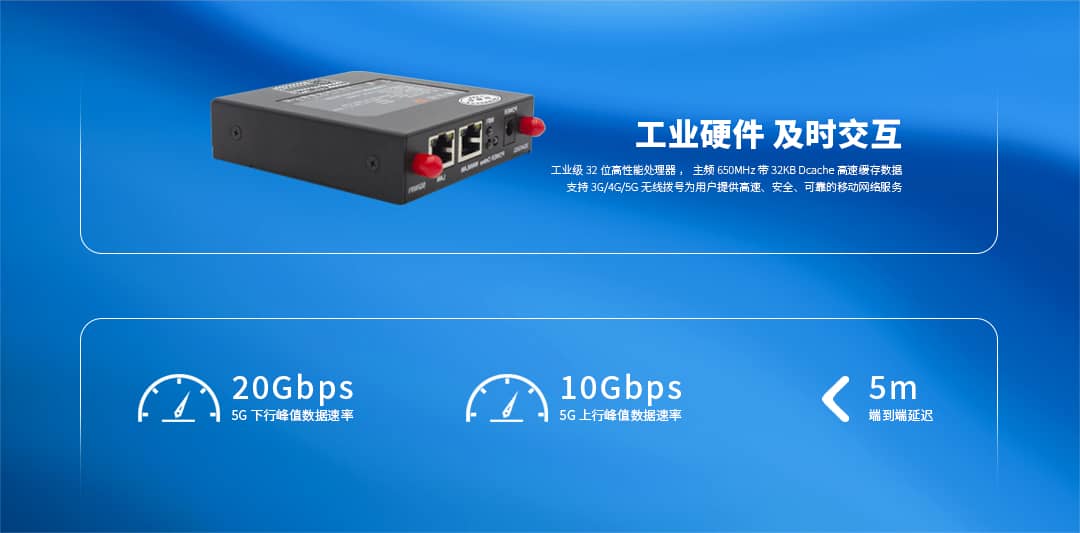

硬件升级

性能大提升为交互提供最快反应为您定制最好的产品




掉线重连

支持上电自动拨号,自动维护通信链路,保证链路永远在线等功能




可靠稳定

才茂CM520-59采用工业级器件材料,耐高低温(-35°C至75°C)防潮防雷抗电磁干扰,为通讯而生




技术参数

软件规格:





网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP,TR069

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测(SPI)、防范拒绝服务(DoS)攻击

过滤多播/Ping数据包、访问控制列表(ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA(可自动申请)

可靠性

备份功能

VRRP,接口备份,双SIM卡备份(可选)

链路在线检测

发送心跳包检测,断线自动连接

内嵌看门狗

设备运行自检技术,设备运行故障自修复

WLAN(可选)

协议标准

IEEE802.11ac/a/b/g/n

安全特性

开放系统、共享密钥、WPA/WPA2认证,WEP/TKIP/AES加密

工作模式

AP、Client工作模式

网络管理

配置方式

本地或远程HTTPS、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

短信功能(可选)

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP, TR069

DM

集中管理,批量配置

网络诊断

Ping、Traceroute、Sniffer(网络抓包工具)

开发平台

支持多种平台

(可选)

Python开发,实现客户定制开发

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

工业协议

支持多种工业协议

(可选)

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

TR069 协议

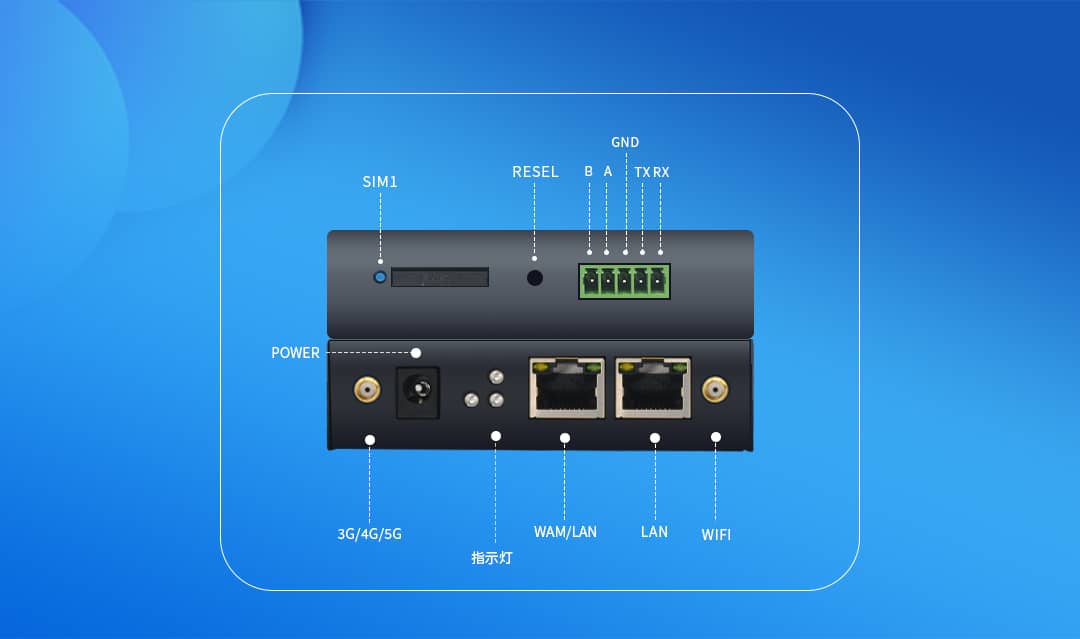

硬件规格:





以太网口

2个10/100M Base-T 以太网口,Ethernet IEEE 802-3,802-2;

内置 1.5KV 电磁隔离保护

WAN 口

1路Wan口,可以切换为Lan口,支持多种有线宽带联网方式;

LAN口

默认2路LAN口(可设置成1个WAN口1个LAN口或者2个LAN口),内置1.5KV电磁隔离保护

端子串口

1路 RS232 串口(可以选配为RS485功能,采购时需加以说明)

数据位:7、8 位

停止位:1、2 位

校验位:无校验、奇校验、偶校验

串口速率:300bps ~ 4000000bps

流控位:无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口,特性阻抗 50 欧;可选配

3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

WIFI

天线接口

标准SMA阴头天线接口,特性阻抗50欧

定位(可选)

可选配GPS和北斗定位

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口(大卡尺寸),内置 15KV ESD 保护

电源接口

标准的圆形电源插座

指示灯

POWER、ONLINE、WIFI指示灯

RESET 按键

复位按键,恢复出厂设置

 无线参数





无线模块

采用工业级无线模块

标准及频段

SA/NSA频段)

5G NR:3GPP Rel-16 NSA/SA operation, Sub-6 GHz

5G NR SA/NSA :n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

TDD频段)

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

FDD频段)

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

5GSA/NSA)

5G NR: DL 3.4Gbps, UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

FDD频段)

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

硬件加密参数:





电力国网加密

1. 支持SM1SM2 SM3 等算法,可以实现数据的加密、解密、签名、验签、身份认证、访问权限控制、通信线路保护等多种功能,保证了终端设备数据存储、传输、交互的安全性;

2. 具有真随机数发生器符合 FIPS140-2 标准,符合商用密码管理局随机数检测标准;

3. 支持电压监测、频率监测等安全防护机制。

国家国密加密

1.满足商密安全检测标准 GM/T 0008-2012《安全芯片密码检测标准》安全等级第二级唯一序列号

2.真随机数发生器,符合 FIPS140-2 标准,符合商用密码管理局随机数检测标准

3.硬件国密算法 SM1~7/AES/DES/TDES/RSA/协处理器

4.哈希算法引擎,支持 SHA1、SHA256

WiFi参数





WIFI 模块

采用芯片内嵌 WIFI 模块,高集成,稳定性好

WIFI 标准

支持 802.11 b/g/n 标准,速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 300Mbps

加密方式

支持 WEP、WPA 和 WPA 2加密,内置 802.11I 4.0TKIP、AES 和

CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

传输距离

室外无阻拦,室外覆盖范围可达 150 米

硬件系统





CPU

工业级高性能嵌入式处理 CPU,主频 580MHz

MMU

CPU带MMU内存管理单元,可以防止内存溢出导致系统的异常

FLASH

16MB有足够大的内存来存放程序和数据(可扩展)

 SDRAM

64MB有足够大的缓存来提高系统运算速度(可扩展)

供电情况





供电电压

宽电压设计,DC 6V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

标配电源

DC9V/1.33A

通信电流

通信时平均电流:390mA/9VDC;

登网瞬间峰值电流:1.0A@+9VDC

待机电流

待机平均电流:<200mA@+9VDC



产品尺寸

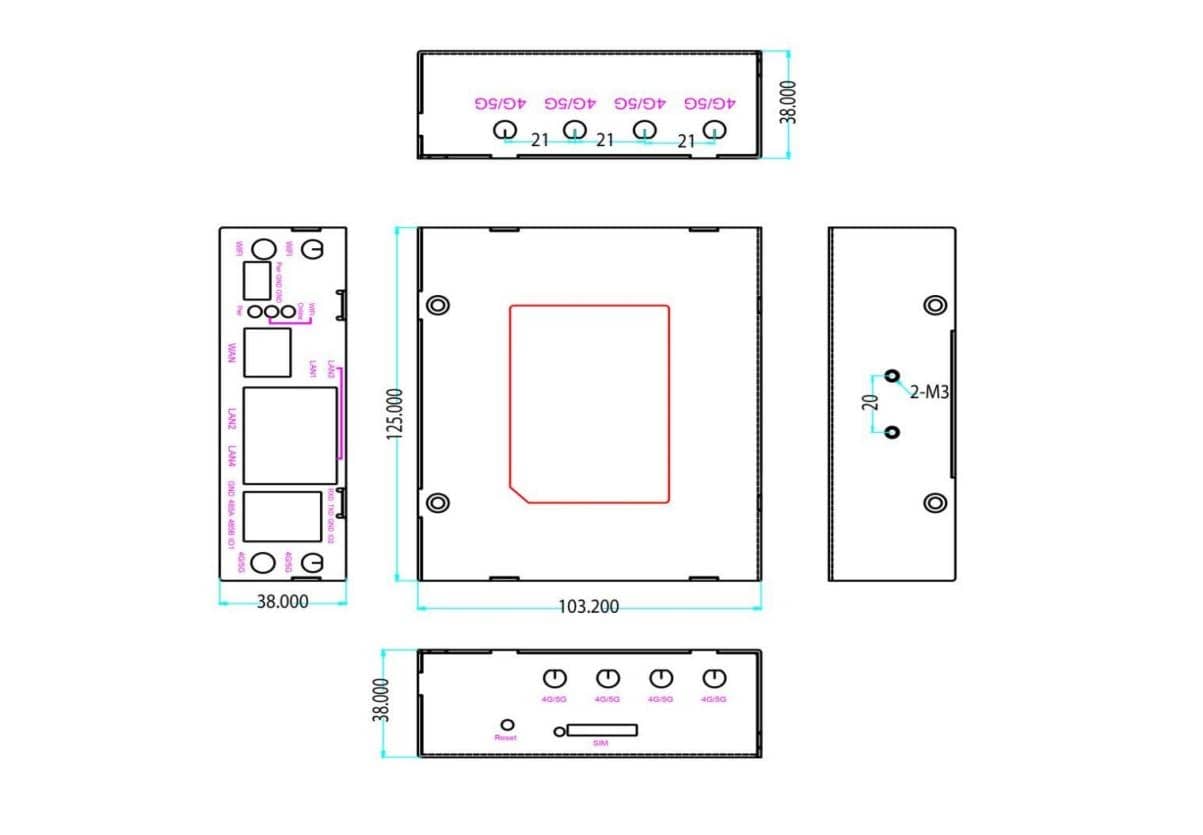

产品尺寸图(单位:mm)



选型指南

产品型号

接口类型

支持网络

支持RS232

支持RS485

SIM卡

硬件加密

WIFI

CM520-B6F

网口、端子

2G/3G/4G

可选配

4G模块单卡

CM520-B6FS-GC

网口、端子

2G/3G/4G/5G

可选配

5G模块单卡

CM520-B6FB

网口、端子

2G/3G/4G

可选配

4G模块双卡

CM520-B6FBS-GC

网口、端子

2G/3G/4G/5G

可选配

5G模块双卡

CM520-B9F

网口、端子

2G/3G/4G

可选配

4G模块单卡

CM520-B9FS-GC

网口、端子

2G/3G/4G/5G

可选配

5G模块单卡

CM520-B9FB

网口、端子

2G/3G/4G

可选配

4G模块双卡

CM520-B9FBS-GC

网口、端子

2G/3G/4G/5G

可选配

5G模块双卡

CM520-B6F-M

网口、端子

2G/3G/4G

可选配

4G模块单卡

CM520-B6FS-GC-M

网口、端子

2G/3G/4G/5G

可选配

5G模块单卡

CM520-B6FB-M

网口、端子

2G/3G/4G

可选配

4G模块双卡

CM520-B6FBS-GC-M

网口、端子

2G/3G/4G/5G

可选配

5G模块双卡

CM520-B9F-M

网口、端子

2G/3G/4G

可选配

4G模块单卡

CM520-B9FS-GC-M

网口、端子

2G/3G/4G/5G

可选配

5G模块单卡

CM520-B9FB-M

网口、端子

2G/3G/4G

可选配

4G模块双卡

CM520-B9FBS-GC-M

网口、端子

2G/3G/4G/5G

可选配

5G模块双卡


应用方案


制造行业应用:



交通控制行业应用:

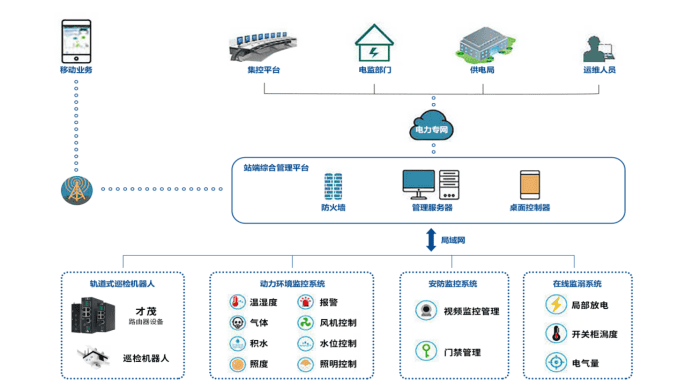

智能配电房环境综合监控系统
