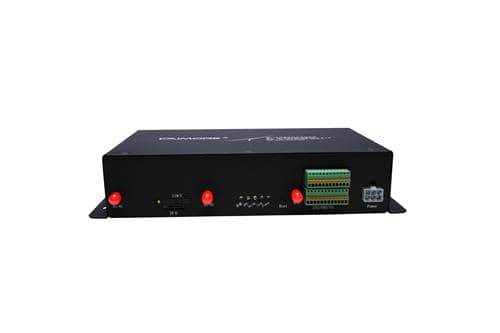

CM530-82 无线视频监控

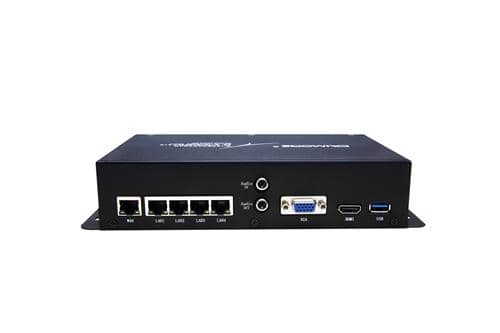

视频输入输出

4 路视频输入接口，1 路 VGA 和 1 路 HDMI 输出接口

音频输入输出

4 路音频输入接口，1 路音频输出接口

IO 口

支持 7 路带光电隔离高/低电平触发输入，支持 2 路带光电隔离高/低电平触发输 出；支持 1 路开关量/干节点输出；

TF 卡

一个 TF 卡接口，最大支持 128G

硬盘

一个 SATA 硬盘，最大支持 2T（2000G）

以太网口

5 个 100M/1000M 自适应网络接口

指示灯

电源指示灯、3G/4G 指示灯、GPS 指示灯、LINK/ACT 指示灯、录像指示灯

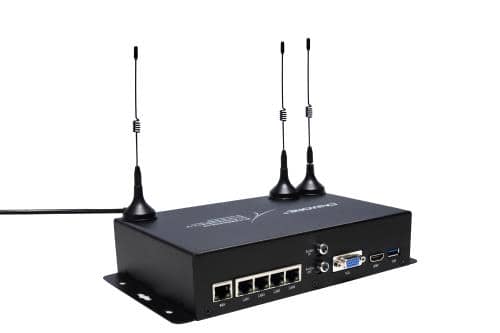

天线接口

2 个 3G/4G 天线接口，1 个 GPS 天线接口

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口，内置 15KV ESD 保护

电源接口

标准的 3 芯车载电源接口

无线模块

采用工业级无线模块

标准及频段 （TDD 频段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段 （FDD 频段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽 ( TDD 频段)

LET TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽  （ FDD 频段）

LET FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

无线模块

采用工业级 GPS 无线模块

接收机类型

接收全球定位系统， 48 个频道， L1 的频率， 1575.42 兆赫芯片速度， C / A 码

1.023 兆赫芯片速度；

支持 SBAS:WAAS,EGNOS,MSAS,兼容 GALILEO

定位精确度

定位：2.5m CEP   SBAS:2.0m CEP

速度精度

速度精度 < 0.01 米/秒（高速）<0.01 ° (heading)，（ 50 % @ 30 米/秒）

捕捉时间

冷启动：35S；辅助启动:<3 秒；热启动：1 秒

输出信息

NMEA,UBX 二进制：GGA GSA GSV RMC VTG GLL

导航数据更 新速率

1Hz

灵敏度

跟踪：-163dBm;导航：-160dBm;获取：-147dBm

运行限制

速度：500m/s  高度：50000m

CPU

工业级 ARM9 高性能嵌入式处理；1GHz；带 32KB Dcache,高速缓存数据，加快数 据访问速度；带 32KB Icache，高速缓存指令，加强了指令处理速度

MMU

CPU 带 MMU 内存管理单元，可以防止内存溢出导致系统的异常

FLASH

32M，有足够大的内存来存放程序和数据

SDRAM

512MB，有足够大的缓存来提高系统运算速度

操作系统

采用 Linux 操作系统，带内存管理单元，实时性强，功能升级快，系统稳定

供电电压

宽电压设计，DC 6V 到 DC 36V 电源都可以直接给设备供电

同时内置电源反向保护和过压过流保护

标配电源

DC12V/2A

通信电流

通信时平均电流：550mA@+12VDC

登网瞬间峰值电流：1.5A@+12VDC

待机电流

待机平均电流：< 65mA@+12VDC

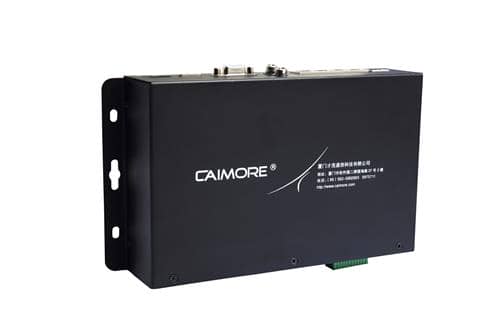

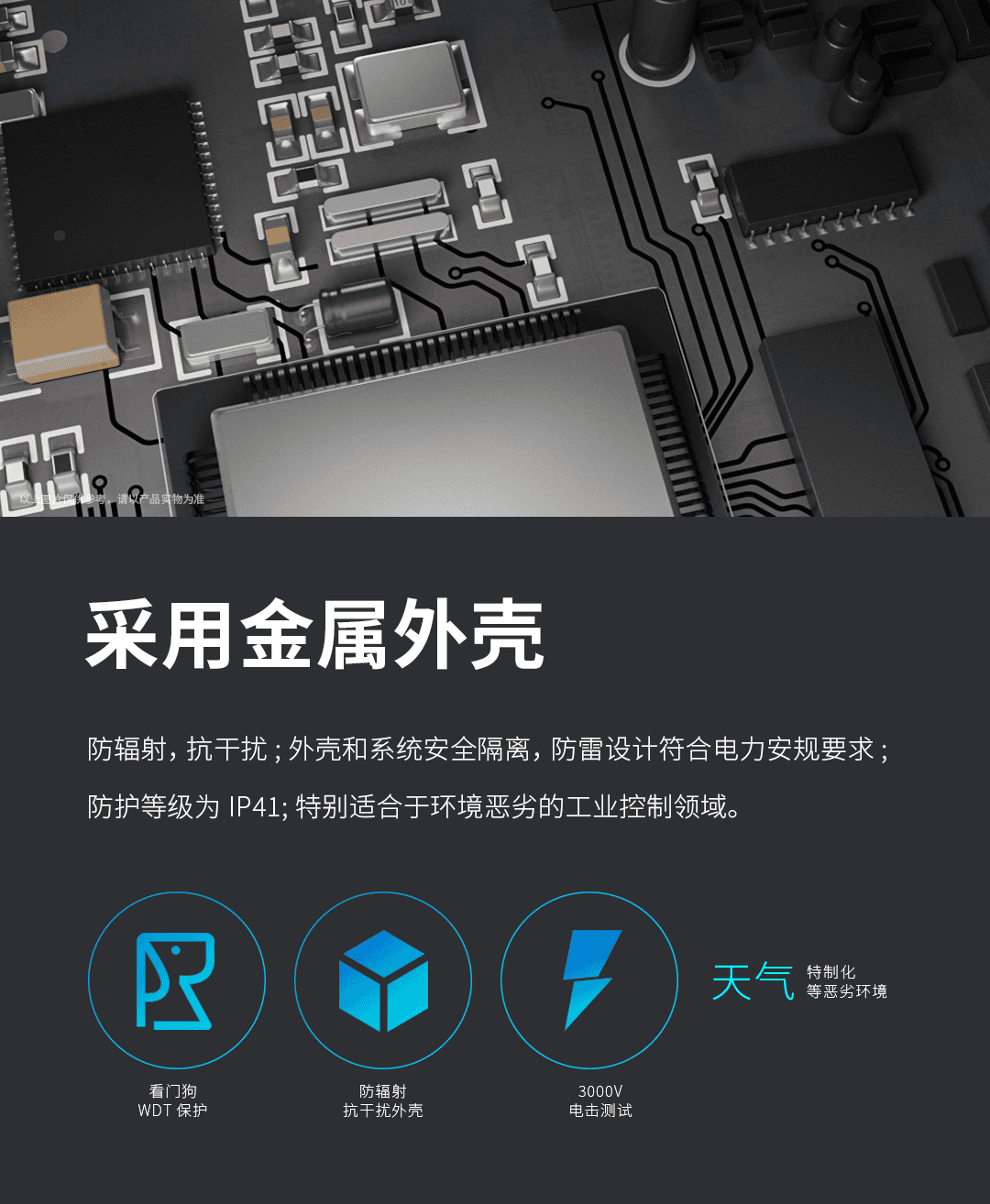

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安 规要求；防护等级为 IP41，特别适合于环境恶劣的工业控制领域

产品外形尺寸

205x157x33mm（不包括天线及固定件）

产品包装尺寸

308x231x64mm

重量

0.98kg

工作温度

-25ºC ~ +70ºC

扩展工作温度

-30ºC ~ +75ºC

储存温度

-40ºC ~ +85ºC

相对湿度

95%(无凝结)
