CM520-57FBS 单5G双卡 五口路由器

工业级CPU5G单模双卡强化电路板工业级元器件
才茂CM520-57FBS 单5G双卡 五口路由器,是一款支持单模双卡,带五个以太网RJ45接口、支持5G 全网通的工业级设计无线网关。耐高低温(-35°C至75°C)防潮防雷抗电磁干扰,为通讯而生,智能防护。高性能处理器及时响应,稳定、可靠、安全、掉线重连,支持上电自动拨号,自动维护通信链路,保证链路永远在线。
样机申请

产品特性

CM520-57FBS 单5G双卡 五口路由器

CM520-57 五口5G工业路由器

五口网关

快速部署 五口网应用面广泛丰富接口经济型


CM520-57 五口5G工业路由器

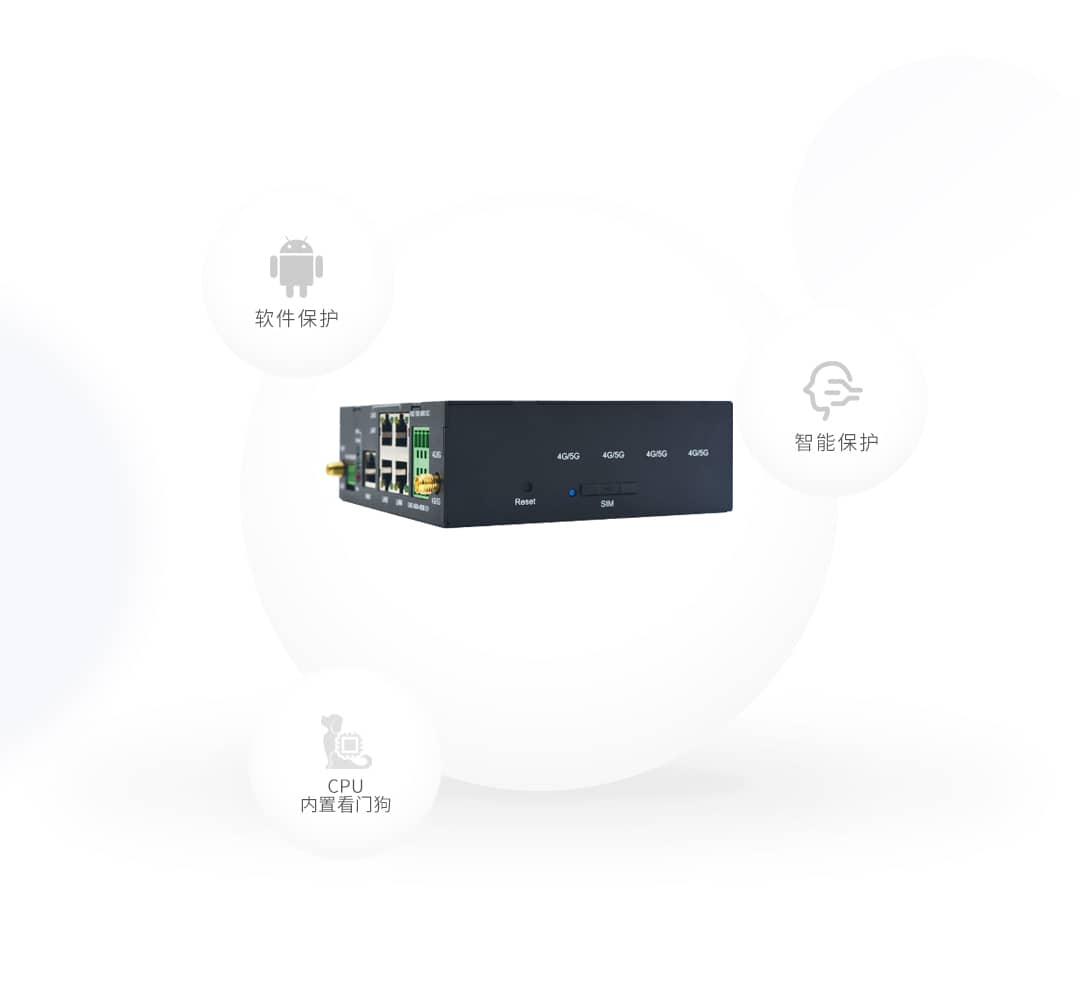

智能防护

三层系统保护(软件保护+CPU内置看门狗WDT保护


CM520-57 五口5G工业路由器.jpg



硬件升级

高性能处理器及时响应,稳定,可靠,安全享受急速5g


CM520-57 五口5G工业路由器.jpg


掉线重连

支持上电自动拨号,自动维护通信链路,保证链路永远在线等功能


CM520-57 五口5G工业路由器.jpg

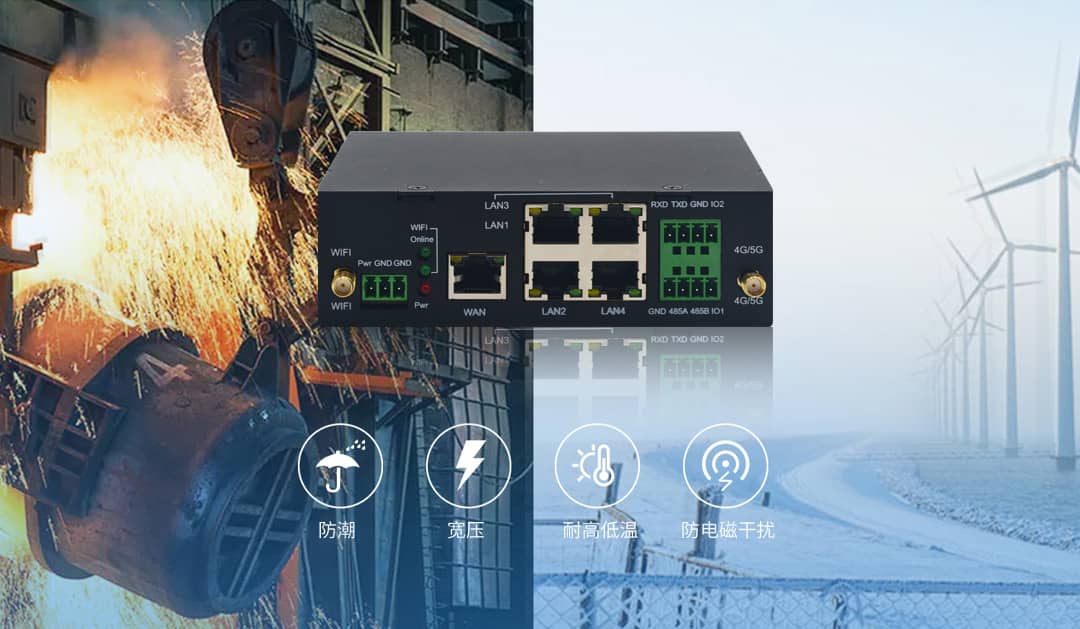

可靠稳定

才茂CM520-57采用工业级器件材料,耐高低温(-35°C至75°C)防潮防雷抗电磁干扰,为通讯而生


CM520-57 五口5G工业路由器.jpg



技术参数


CM520-57工业级路由器

以太网口

五 个 10/100M Base-T 以太网口,Ethernet IEEE 802-3,
802-2;内置 1.5KV 电磁隔离保护

WAN口

Wan口,可以切换为Lan口,支持多种有线宽带联网方式;

LAN口

默认4路百兆网口,内置1.5KV电磁隔离保护

端子串口

1 路 RS232 串口(可以选配为RS485功能,采购时需加以说明)
数据位:7、8 位
停止位:1、2 位
校验位:无校验、奇校验、偶校验
串口速率:300bps ~ 4000000bps
流控位:无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口, 特性阻抗 50 欧; 公司可以选配
3M/5M/10M/15M 的天线延长线,满足客户的不同使用场合需要

UIM卡接口

1.8V/3V/5V 标准的推杆式用户卡接口,内置 15KV ESD 保护

电源接口

标准的圆形电源插座

指示灯

POWER、ONLINE、WIFI指示灯

RESET 按键

复位按键,恢复出厂设置

无线参数

项  目

内   容

无线模块

采用工业级无线模块

标准及频段
(TDD频段)

LTE TDD: 2600/2300MHz
UMTS: 2100/900MHz
GSM: 850/900/1800/1900MHz
RxDiv Band:UMTS 2100/900MHz

标准及频段
(FDD频段)

LTE FDD: 2600/2100/1800/DD800MHz
UMTS: 2100/900MHz
RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽
( TDD频段)

LET TDD:DL 68Mbps/UL 17Mbps
DC_HSPA+:DL 42Mb/s(Category 24)
HSPA+:DL 28Mb/s(Category 18)
HSdPA:DL 14.4Mb/s(Category 8)
HSUPA+:DL 5.76Mb/s(Category 6)
WCDMA CS:UL 64kbps/DL 64kbps
WCDMA PS:UL384kbps/DL384kbps

通信带宽
( FDD频段)

LET FDD:DL 100Mbps/UL 50Mbps
DC_HSPA+:DL 42Mb/s(Category 24)
HSPA+:DL 28Mb/s(Category 18)
HSdPA:DL 14.4Mb/s(Category 8)
HSUPA+:DL 5.76Mb/s(Category 6)
WCDMA CS:UL 64kbps/DL 64kbps
WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

供电硬件系统

项  目

内   容

CPU

MMU

工业级高性能嵌入式处理 CPU,主频 650MHz

CPU带MMU内存管理单元,可以防止内存溢出导致系统的异常

FLASH

SDRAM

16MB有足够大的内存来存放程序和数据

128MB有足够大的缓存来提高系统运算速度

供电情况

项  目

内   容

供电电压

标配电源

宽电压设计,DC 6V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

DC9V/1.5A

通信电流

待机电流

通信时平均电流:220mA@+9VDC;
登网瞬间峰值电流:1.0A@+9VDC

待机平均电流:<200mA@+9VDC

物理特性

项  目

内   容

外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP30;特别适合于环境恶劣的工业控制领域

外形尺寸

125*103.2*38mm(不包括天线及固定件)其他产品尺寸参照附录

外形包装尺寸

350*215*88mm

重量

0.44kg

其它参数

项  目

内   容

工作温度

扩展温度

-30 ºC ~+70ºC

-35 ºC~+75ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)



产品尺寸

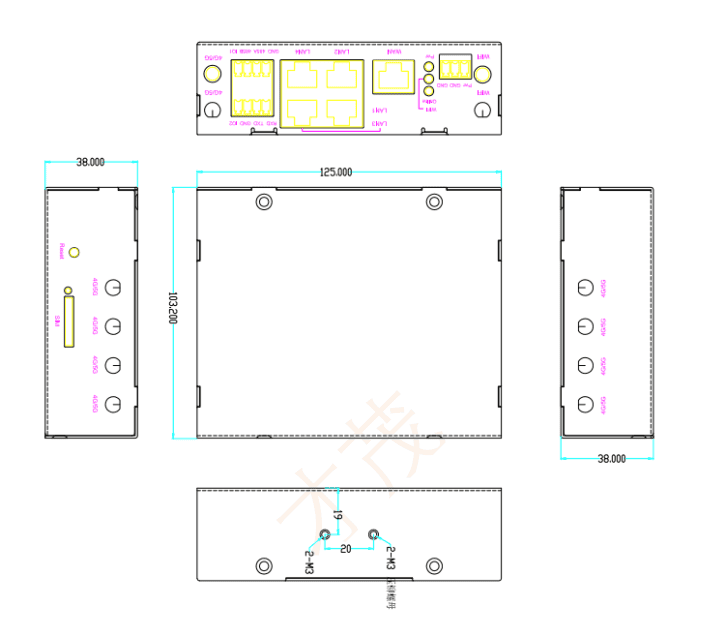

产品尺寸图(单位:mm)

CM520-57FBS 单5G双卡 五口路由器尺寸图.png

CM520-57 五口5G工业路由器 配件图

选型指南

产品型号

端子型态(接口)

支持网络

支持RS232

支持RS485

数据缓存

WIFI

备注

CM520-57F

端子接口、网口

7模全网通

FLASH16MB SDRAM 128MB

支持


CM520-57FB

端子接口、网口

4G/3G

FLASH16MB SDRAM 128MB

支持


CM520-57FBS

网口、端子

5G 全网通

可选配

FLASH 16MB

SDRAM 128MB

支持

5G模块双SIM卡

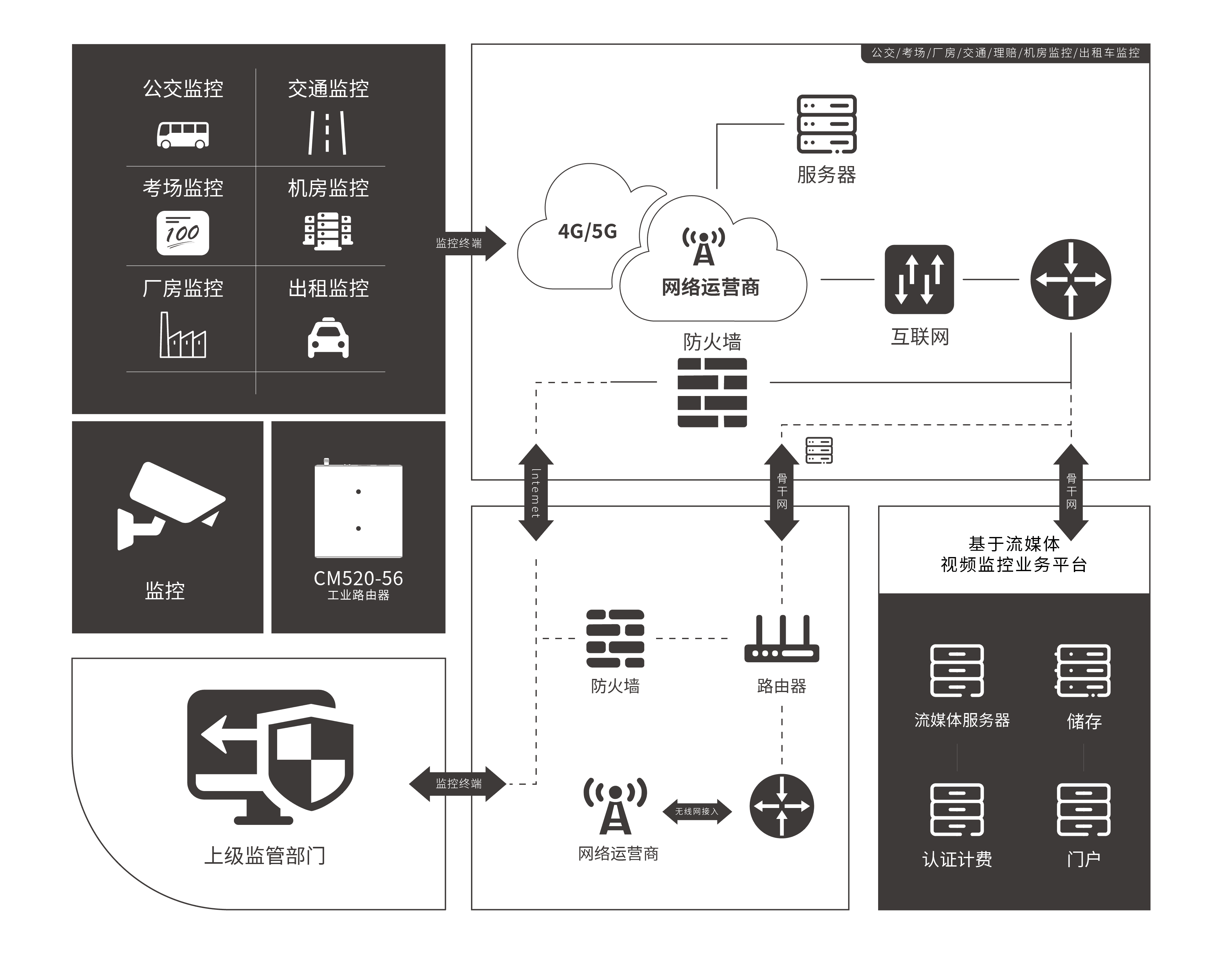

应用方案

CM520-57 五口5G工业路由器 应用方案

CM520-57 五口5G工业路由器 应用方案

CM520-57 五口5G工业路由器 应用方案
