CM520-57X系列 车载WiFi路由器

网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP，TR069

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测（SPI)、防范拒绝服务（DoS）攻击

过滤多播/Ping数据包、访问控制列表（ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA（可自动申请）

可靠性

备份功能

VRRP,接口备份，双SIM卡备份（可选）

链路在线检测

发送心跳包检测，断线自动连接

内嵌看门狗

设备运行自检技术，设备运行故障自修复

WLAN(可选）

配置方式

本地或远程HTTPS、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

短信功能（可选）

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP ，TR069

开发平台

支持多种平台

（可选）

Python开发，实现客户定制开发

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

集中管理，批量配置

工业协议

支持多种工业协议

（可选）

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

TR069 协议

以太网口

五个10/100M Base-T 以太网口，Ethernet IEEE 802-3,802-2；

内置 1.5KV 电磁隔离保护

WAN 口

1路Wan口，可以设置切换为Lan口，支持多种有线宽带联网方式；

LAN口

4路LAN口，内置1.5KV电磁隔离保护

端子串口

1路 RS232 串口（可以选配为RS485功能，采购时需加以说明）

数据位：7、8 位

停止位：1、2 位

校验位：无校验、奇校验、偶校验

串口速率：300bps ~ 4000000bps

流控位：无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口，特性阻抗 50 欧；可选配

3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要

WIFI

天线接口

标准SMA阴头天线接口，特性阻抗50欧

定位（可选）

可选配GPS和北斗定位

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口（大卡尺寸），内置 15KV ESD 保护

电源接口

车载端子接口座

指示灯

POWER、ONLINE、WIFI指示灯

RESET 按键

复位按键，恢复出厂设置

CAN接口

1路端子接口

无线模块

采用工业级无线模块

标准及频段

（SA/NSA频段）

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

（TDD频段）

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

（FDD频段）

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

（5GSA/NSA）

5G NR： DL 3.4Gbps， UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

（ FDD频段）

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

电力国网加密

支持SM1、SM2 和 SM3 等算法，可以实现数据的加密、解密、签名、验签、身份认证、访问权限控制、通信线路保护等多种功能，保证了终端设备数据存储、传输、交互的安全性

具有真随机数发生器符合 FIPS140-2 标准，符合商用密码管理局随机数检测标准

支持电压监测、频率监测等安全防护机制。

国家国密加密

1.满足商密安全检测标准 GM/T 0008-2012《安全芯片密码检测标准》安全等级第二级唯一序列号

2.真随机数发生器，符合 FIPS140-2 标准，符合商用密码管理局随机数检测标准

3.硬件国密算法 SM1~7/AES/DES/TDES/RSA/协处理器

4.哈希算法引擎，支持 SHA1、SHA256

WIFI 模块

采用芯片内嵌 WIFI 模块，高集成，稳定性好

WIFI 标准

支持 802.11 b/g/n 标准，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 300Mbps

加密方式

支持 WEP、WPA 和 WPA 2加密，内置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

传输距离

室外无阻拦，室外覆盖范围可达 100 米

用户数量

支持同时30个用户接入

安全参数

支持64/128位WEP加密；

支持WPA-PSK/WPA2-PSK认证类型

支持TKIP、CCMP/AES加密算法；

CPU

工业级高性能嵌入式处理 CPU，主频 580MHz

MMU

CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常

FLASH

16MB有足够大的内存来存放程序和数据（可扩展）

 SDRAM

64MB有足够大的缓存来提高系统运算速度（可扩展）

WIFI 模块

采用芯片内嵌 WIFI 模块，高集成，稳定性好

WIFI 标准

支持 802.11 b/g/n 标准，速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 300Mbps

加密方式

支持 WEP、WPA 和 WPA 2加密，内置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

传输距离

室外无阻拦，室外覆盖范围可达 100 米

用户数量

支持同时30个用户接入

安全参数

支持64/128位WEP加密；

支持WPA-PSK/WPA2-PSK认证类型

支持TKIP、CCMP/AES加密算法；

CPU

工业级高性能嵌入式处理 CPU，主频 580MHz

MMU

CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常

FLASH

16MB有足够大的内存来存放程序和数据（可扩展）

 SDRAM

64MB有足够大的缓存来提高系统运算速度（可扩展）

供电电压

宽电压设计，DC 7V到DC32V电源（7-50V工作电压可选配）都可以直接给设备供电；同时内置电源反向保护和过压过流保护

标配电源

4G通信DC9V/1.3A，5G通信DC12V/2A

通信电流

通信时平均电流：430mA@+9VDC;

登网瞬间峰值电流：1.0A@+9VDC

待机电流

待机平均电流：<200mA@+9VDC

工作温度

-30 ºC ~+70ºC

扩展工温度

-40 ºC~+80ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)

静电

EN61000-4-2,level2

辐射电场

EN61000-4-3,level2

脉冲电场

EN61000-4-4,level2

浪涌

EN61000-4-5,level2

传导骚扰

EN61000-4-6,level2

工频磁场

EN61000-4-8,level2

外壳

采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域

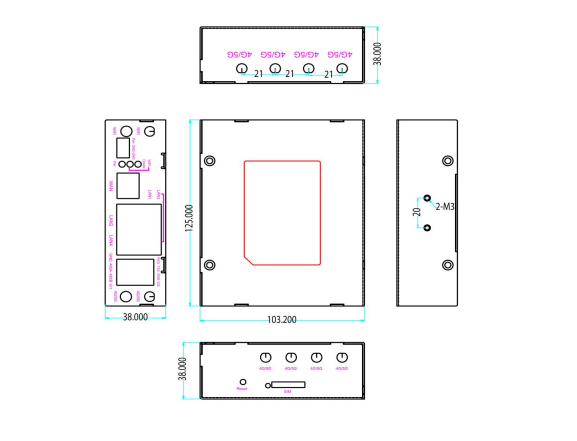

产品外形尺寸

125*103.2*38mm（不包括天线及固定件）其他产品尺寸参照附录

产品包装尺寸

350*215*88mm

重量

0.44kg

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

国内认证

工信部进网许可证、3C、EMC、铁道部CRCC认证、摩尔高低温检测

国内测试

符合双重国家CNAS、CMA认可的实验室出具的符合GB4943.1相关技术要求的报告

国外认证

CE、FCC、E-mark、ROHS认证

CM520-57F

网口、端子

2G/3G/4G

是

可选配

单4G模块单卡

否

CM520-57FS

网口、端子

2G/3G/4G/5G

是

可选配

单5G模块单卡

否

CM520-57FB

网口、端子

2G/3G/4G

是

可选配

单4G模块双卡

否

CM520-57FBS

网口、端子

2G/3G/4G/5G

是

可选配

单5G模块双卡

否

CM520-57F-M

网口、端子

2G/3G/4G

是

可选配

单4G模块单卡

是

CM520-57FS-M

网口、端子

2G/3G/4G/5G

是

可选配

单5G模块单卡

是

CM520-57FB-M

网口、端子

2G/3G/4G

是

可选配

单4G模块双卡

是

CM520-57FBS-M

网口、端子

2G/3G/4G/5G

是

可选配

单5G模块双卡

是
