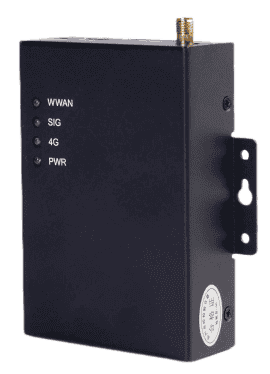

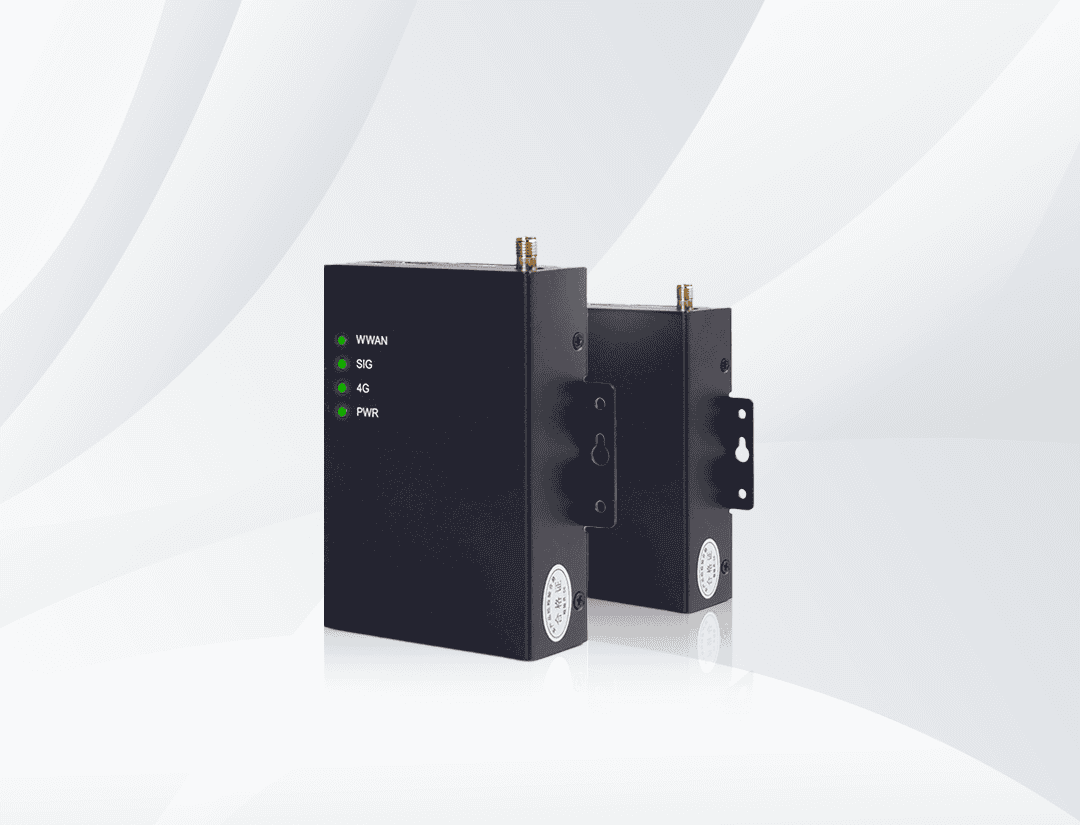

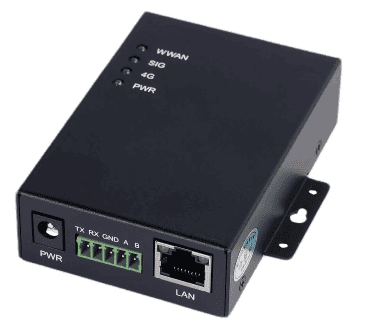

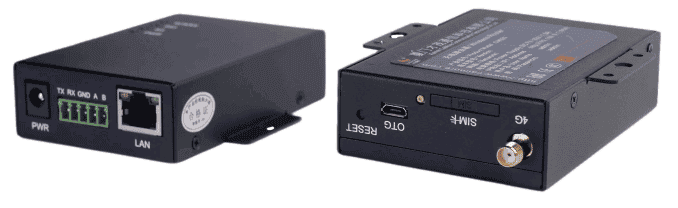

CM520-11F单网口/串口/工业路由器

DMZ 主机网络诊断DTU透传用户管理
才茂CM520-11F单网口/串口/工业路由器,带有1 个以太网口RJ45 接口通信,采用 3G/4G 广域网络上网通信的工业级设计无线网关。 软件功能支持 VPN组网,IPTABLE 防火墙控制,路由表,DHCP server 和 DHCP client,端口映射SNAT/DNAT,DMZ 主机,网络诊断,DTU透传,用户管理,支持APN/VPDN网络,支持上电自动拨号,自动维护通信链路,保证链路永远在线等功能。同时拥有紧凑的机身,有效减少安装部署空间。
样机申请

产品特性


厦门才茂工业级单口网关 CM520-11F,采用开放式软件架构设计,是一款金 属外壳设计,内部 1 个以太网口 RJ45 接口通信

外部采用 3G/4G 广域网络上网通信的工业级设计无线网关。




采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计﹔符合电力安规要求;防护等级为IP41;特别适合于环境恶劣的工业控制领域。

所有无线模块都有通过CGD 认证或者FCC认证或者CE认证。



DMz主机,网络诊断,DTU透传,用户管理,支持APN/VPDN网络,支持上电自动拨号,

自动维护通信链路,保证链路永远在线等功能。


采用金属壳体,安全可靠,散热性好金属壳体能更好的屏蔽干扰,保证机器稳定运行





智能防掉线,支持在线检测,在线维持,掉线自动重拨,确保设备永远在线

支持IPTABLES防火墙,包过滤功能。

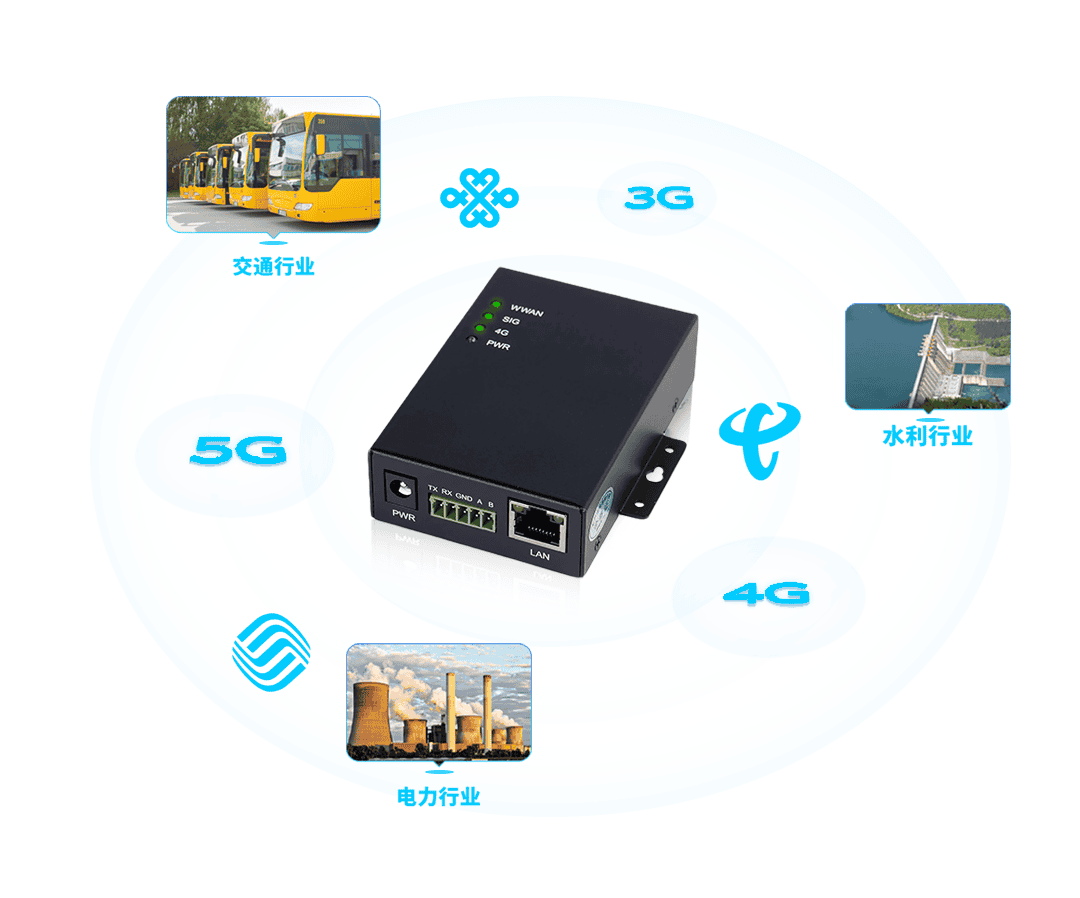

适用于工业现场的数据采集和与远程传输、设备远程维护与控制、大型设备生命周期管理、

各类型通信协议物联网应用场景。





技术参数





接口类型

以太网口

1 路百兆网口,Ethernet IEEE 802-3, 802-2;内置 1.5KV 电磁隔离保护

串口

1 个 RS485 串口和 1 个 RS232 个接口

数据位:5、6、7、8 位

停止位:1、2 位

校验位:无校验

串口速率:300-4000000bps

 流控位:无流控

指示灯

PWR 电源指示灯 4G 指示灯 SIG 指示灯 WWAN 指示灯

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口,内置 15KV ESD 保护

电源接口

标准的圆形电源插座

OTG 接口

供电以及固件升级使用

RESET 按键

复位按键,恢复出厂设置

无线参数

无线模块

采用工业级无线模块

标准及频段

TDD 频段)

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

FDD 频段)

LTE FDD: 2600/2100/1800/DD800MHz UMTS: 2100/900MHz RxDiv Band:UMTS 2100/900MHz

编码方案

LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

( TDD 频段)

LTE TDD:DL 68Mbps/UL 17Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps

通信带宽

FDD 频段)

LTE FDD:DL 100Mbps/UL 50Mbps DC_HSPA+:DL 42Mb/s(Category 24) HSPA+:DL 28Mb/s(Category 18) HSdPA:DL 14.4Mb/s(Category 8) HSUPA+:DL 5.76Mb/s(Category 6) WCDMA CS:UL 64kbps/DL 64kbps WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

硬件系统

CPU



工业级高性能 ARM 嵌入式处理 CPU,主频 1.3GMHz,L2 缓存 256KB

MMU

CPU带MMU内存管理单元,可以防止内存溢出导致系统的异常

FLaSH

SDRAM

16MB 有足够大的内存来存放程序和数据

128MB 有足够大的缓存来提高系统运算速度

供电情况

供电电压

宽电压设计,DC 5V 到 DC32V 电源都可以直接给设备供电;同时内置电源反向保 护和过压过流保护

标配电源

DC9V/1.5A

通信电流

10mA@12V DC

待机电流

30mA@12V DC

物理特性

外壳

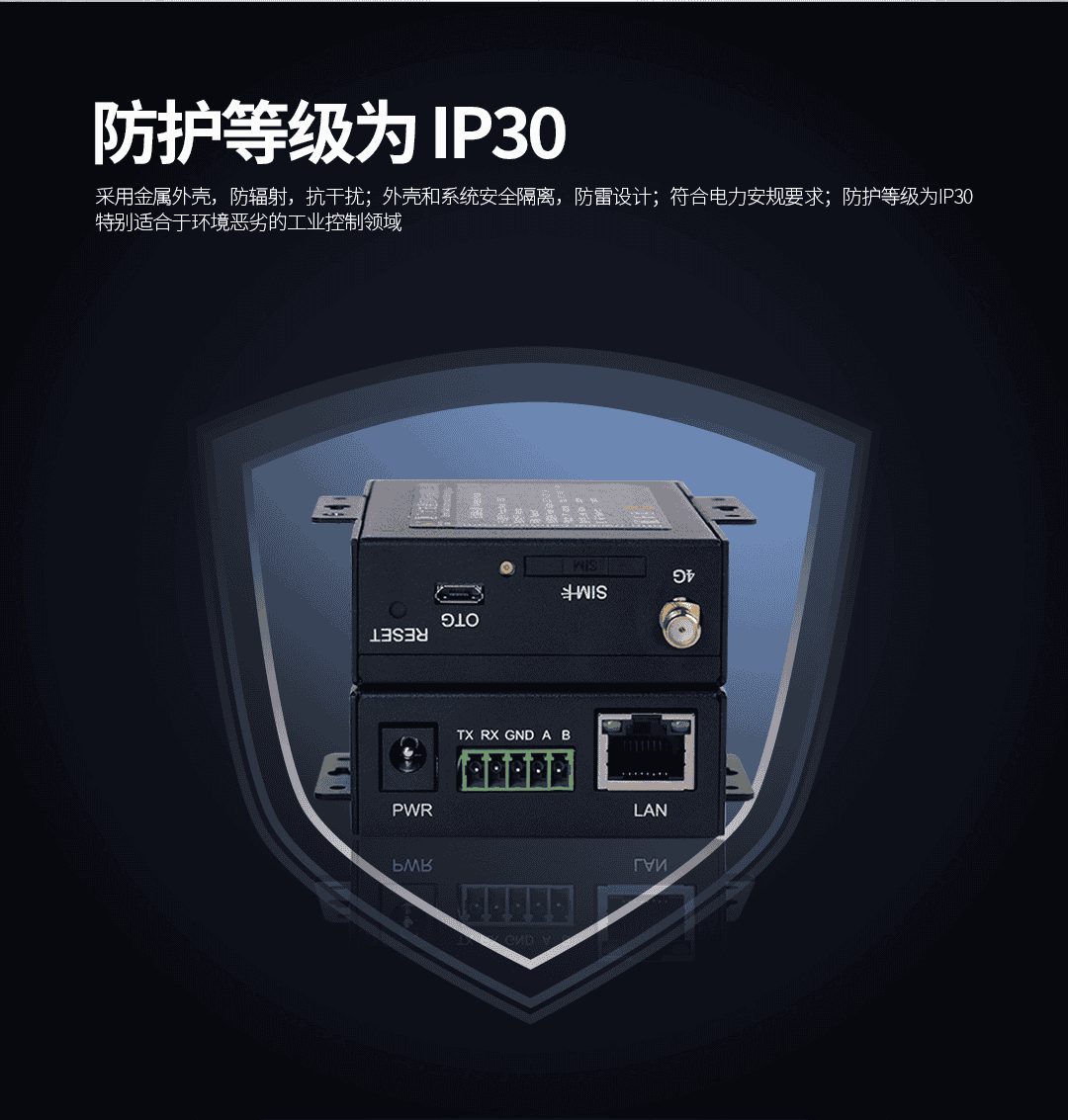

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安 规要求;防护等级为 IP30;特别适合于环境恶劣的工业控制领域

产品外形尺寸

100×65×20mm(不包括天线及固定件)其他产品尺寸参照附录

产品包装尺寸

350*215*88mm

重量

0.7kg

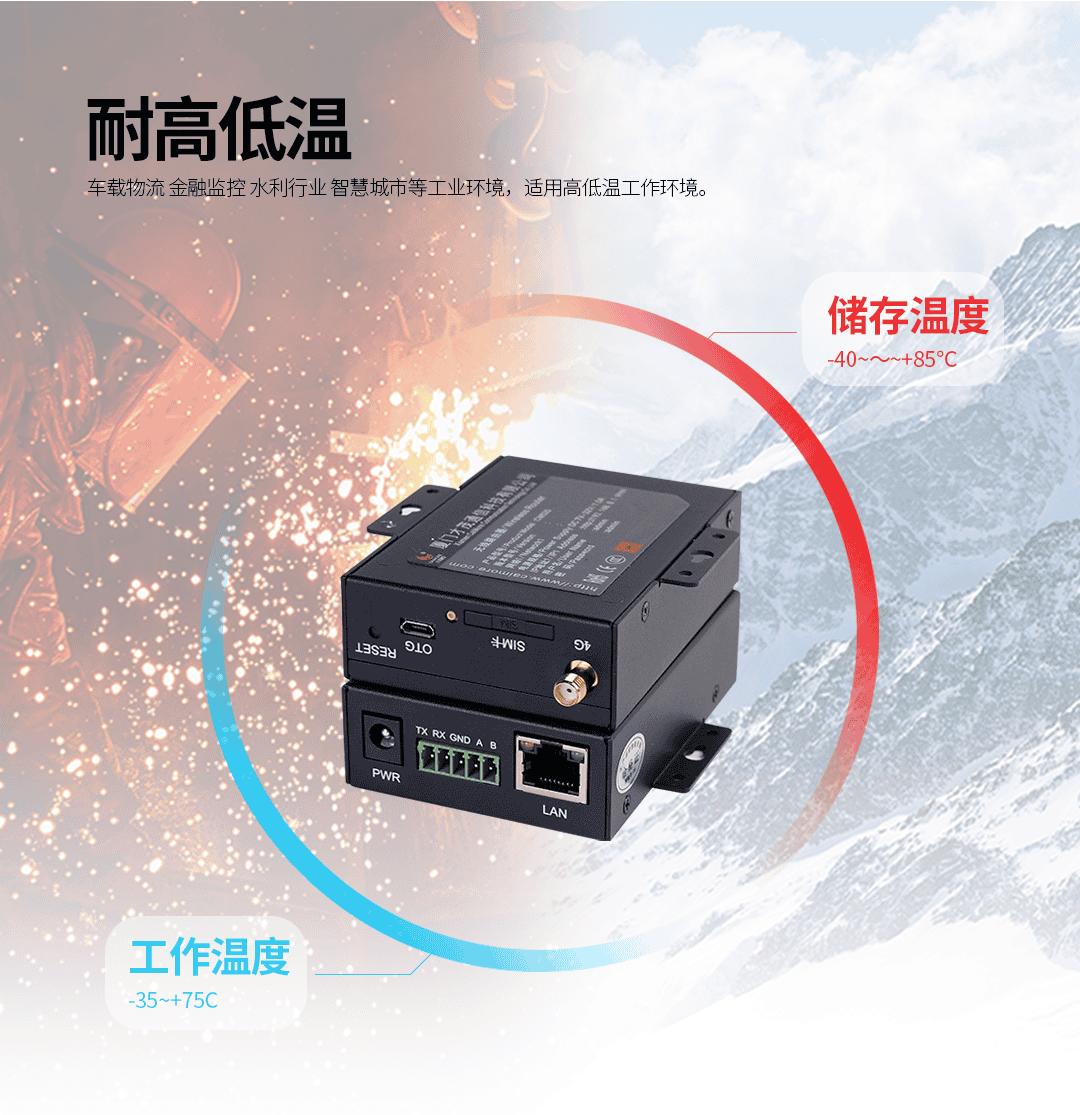

温度参数

工作温度

-35℃~+75℃

拓展温度

-40~+80℃

储存温度

-40~+85℃

相对湿度

95%(无凝结)



产品尺寸

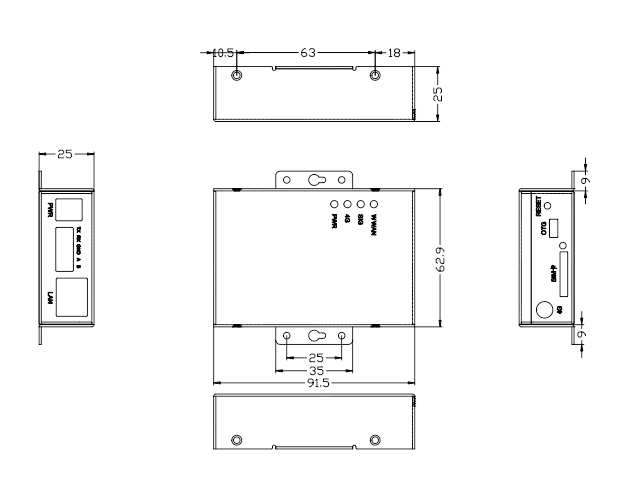

产品尺寸图(单位:mm)

选型指南

产品型号

接口类型

支持网络

支持RS232

支持RS485

数据缓存

CM520-11F

 端子接口、 网口

7 模全网通

 FLASH 1Gbits SDRAM 1Gbits

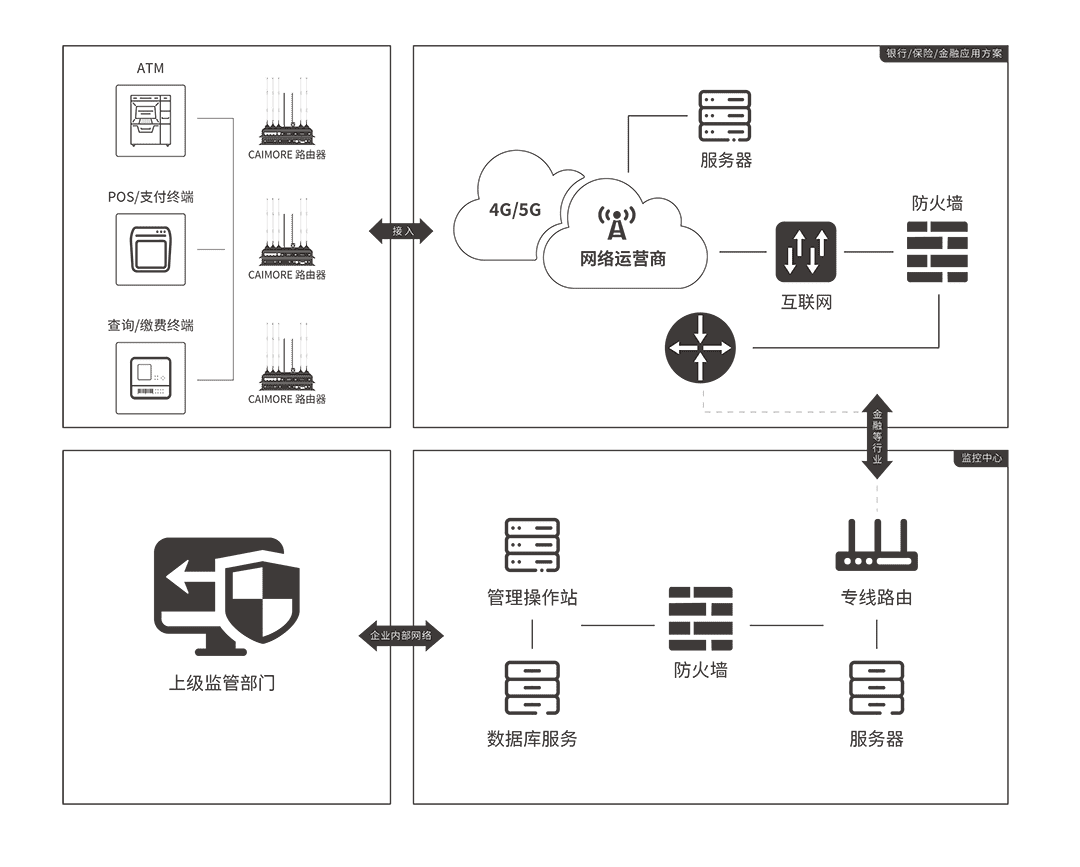

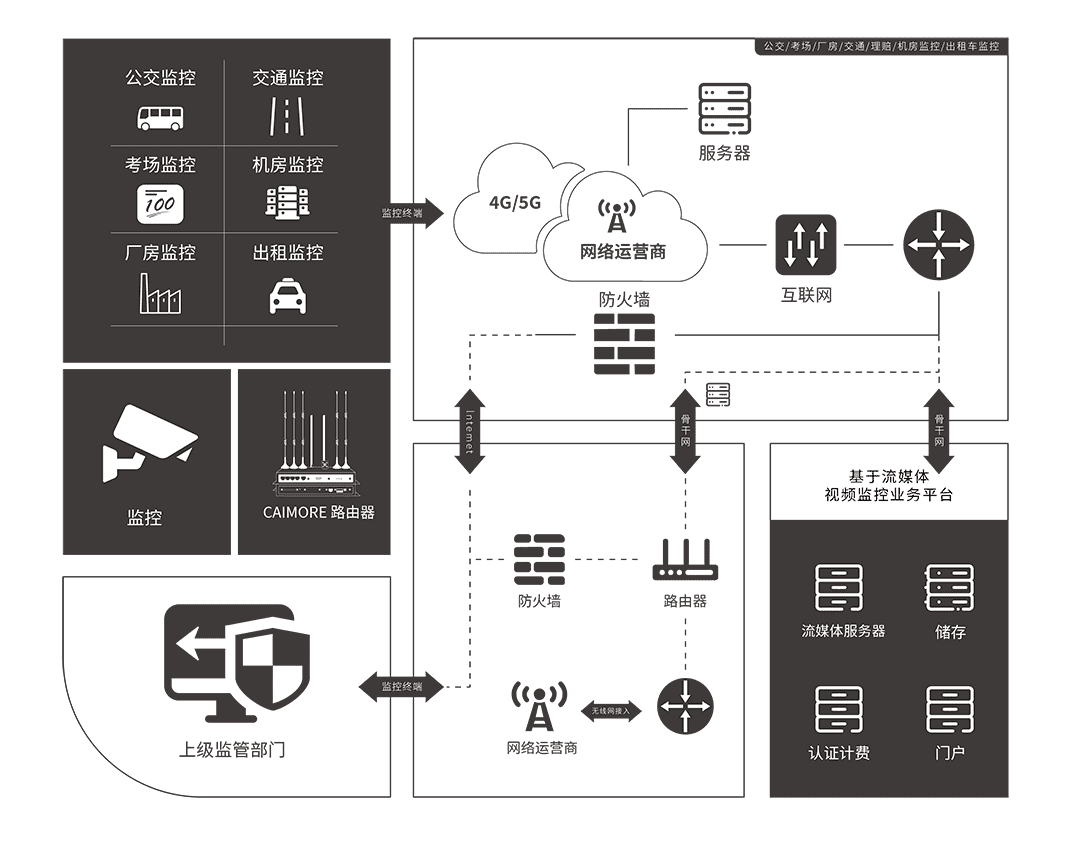

应用方案
