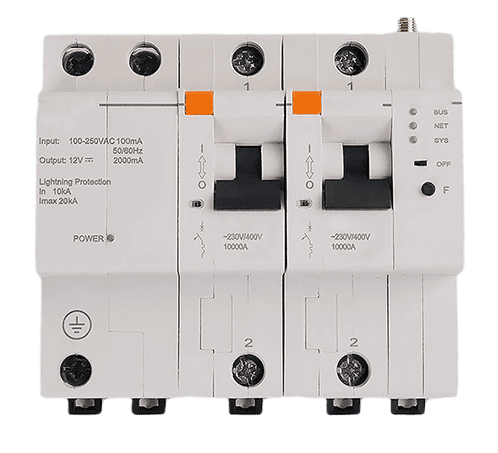

CM510-75T智能断路器

漏电保护远程控 制电参数计量过欠压自恢复故障分析故障预警
厦门才茂CM918系列智能断路器网关是智能小型断路器是为实现智能控制和物联网应用而自主研发的集成化、 智能化产品。智能小型断路器是在传统断路器的基础上利用传感器、微电子、计算机、通讯 技术组成的新型产品。
样机申请

产品特性


更多详情请访问:https://power.caimore.com

厦门才茂CM510-75T智能断路器网关是智能小型断路器是为实现智能控制和物联网应用而自主研发的集成化、智能化产品。智能小型断路器是在传统断路器的基础上利用传感器、微电子、计算机、通讯 技术组成的新型产品。

产品除具有传统断路器过载和短路保护功能外还有漏电保护、远程控 制、电参数计量、过欠压自恢复、故障分析、故障预警、RS485 通讯等功能;适用于交流50Hz,额定工作电压 230V/400V,额定工作电流至 63A 的线路中。广泛用于智能配电、视频监控、 通讯基站、数据中心、充电桩、智能家居、消防、安防等多种场所。


产品型号

接口类型

支持网络

支持RS485

数据缓存

CM510-75T

端子接口

4G


端子接口

5G


端子接口

WIFI


端子接口

LoRa


端子接口

Zigbee


▋通信过程

1. 设备上电尝试连接网络

2. 网络连接正常后,通讯模块尝试发送注册消息到服务器,修改服务器指向请参考修改服务指向和修改服务器指向(支持域名)

3. 若通讯模块没有收到服务器对注册消息的回复,会每隔 30-60s 重新往服务器发送注册消息;若通讯模块收到服务器对注册消息的回复后,通讯模块会主动发送推送网络配置消息和推送开关配置消息

4. 默认每 2 分钟发送一次实时消息

5. 默认每小时发送一次统计消息

6. 默认超过 1 分钟与服务器没有数据通信时,发送一次心跳消息

7. 当有报警/开关动作等事件发生时,立即发送事件消息

8. 有线/wifi 版本通讯模块,会监听本地 UDP:5918 端口

▋局域网应用

1. 发送 UDP 广播到 5918 端口,内容是获取网络配置消息和获取开关配置消息

2. 收到消息回复后,发送修改服务指向将模块的服务器指向本机

3. 按前述通信过程通信

▋广域网应用

1. 设备上电,并连通网络(NET 指示灯常亮)

2. 将服务器 IP 地址和端口告知客服,我们会修改服务器指向到指定的 IP

3. 在 4G/2G 通讯的时候,设备上传数据到服务器的 IP 和端口是运营商随机分配的局域网地址,所以 ping不通

4. 按前述通信过程通信


技术参数

设备名称

技术参数

通讯主机

1. 支持双向互联网通讯;

2. 可支持以太网、WIFI2G、4G、NB-IoT等多种通信方式

3. 支持向下串口通讯功能、数据计算分析存储功能

4. 工作电压:DC12V

5. 工作环境:-5℃~45℃

6. 安装地点海拔:不高于2000m

7. 安装方式:导轨卡口

电源防浪涌模块

S3-P25

1. 输入电压:AC100V-250V

2. 额定输出电压:DC12V

3. 额定输出电流MAX DC2A

4. 防雷击浪涌保护最大泄放电流:20kA

5. 工作环境:-5℃~45℃

6. 安装地点海拔:不高于2000m

7. 安装方式:导轨卡口

LCD显示电源模块

S3-P25D

1. 输入电压:AC100V-250V

2. 额定输出电压:DC12V

3. 额定输出电流MAX DC2A

4. 工作环境:-5℃~45℃

5. 安装地点海拔:不高于2000m

6. 安装方式:导轨卡口

7. 1.4寸LCD显示功能,运行状态一目了然

8. 双触摸按键设计,操作简单快捷

9. 具有电源输出电压显示功能

10. 可查看各线路实时电压、实时电流、实时漏电流、实时温度、电量、相序等用电信息(需配合S3-T30(S)产品使用)

11. 具有短路、漏电、过欠压、过载、过热、打火、浪涌和三相不平衡、缺相报警等报警信息显示(需配合S3-T30(S)产品使用)

RS485接口电源模块

S3-P25R

1. 输入电压:AC100V-250V

2. 额定输出电压:DC12V

3. 额定输出电流MAX DC2A

4. 工作环境:-5℃~45℃

5. 安装地点海拔:不高于2000m

6. 安装方式:导轨卡口

7. 支持双向RS485通讯,可配合上位机或网关主机实现智慧断路器产品的数据获取与控制功能

8. 可获取各线路实时电压、实时电流、实时漏电流、实时温度、电量、相序等用电信息

9. 可获取短路、漏电、过欠压、过载、过热、打火、浪涌和三相不平衡、缺相报警等报警信息

10. 可实现S3系列智慧微断、T3系列全电量采集器产品的远程控制功能

二合一自供电通信模组

S3-TP20

1. 输入电压:AC100V-250V

2. 额定输出电压:DC12V

3. 额定输出电流MAX DC1800mA
4.支持双向互联网通讯;
5.支持向下串口通讯功能、数据计算分析存储功能

6.具有液晶屏显示功能,可显示已连接智慧微型断路器的电压、电流、温度、功率和电量等数据。可显示慧微型断路器的手动/远程状态,以及短路、过流、漏电、过压、欠压、过载、打火、过热、浪涌、三相不平衡、缺相等预警和报警;
7.工作环境:-5℃~45℃
8.安装地点海拔:不高于2000m
9.安装方式:导轨卡口

4P智慧微断

1. 额定电流:63A/32A/AC380V

2. 分断能力:≥10000A;

3. 漏电保护:线路漏电电流达到30mA时,断路器0.1s断电保护(仅限带漏保断路器);

4. 短路保护:线路短路时,断路器0.04s断电保护;

5. 功率限定:达到限定功率,10秒内断路保护;

6. 电流限定:达到限定电流10秒内断路保护

7. 过压(欠压)保护:当三相电中任意单相电输入电压超过263V,10S内断电保护。超过250V预警,低于190V警;

8. 漏电保护功能自动检测:可设置漏电保护功能每月自动检测(仅限带漏保断路器);

9. 自动送电:漏电检测断电5s后自动送电(仅限带漏保断路器);

10. 手自一体控制:手机遥控,可以按键自动控制,也可通过手动推杆控制通断;

11. 定时控制功能:智能断路器内置时钟芯片,脱网状态下可保证时间的精准性,真正实现各线路定时开关变得轻松、准确

12. 外壳防火等级:智能断路器外壳采用PA66+玻璃纤维等高规格防火阻燃材料、防火等级达到V0级

13. 周围空气温度:-5℃~45℃

14. 安装地点海拔:不高于2000m

15. 安装方式:导轨卡口



3P智慧微断

1. 额定电流:63A/32A/AC380V

2. 分断能力:≥10000A;

3. 短路保护:线路短路时,断路器0.04s断电保护;

4. 功率限定:达到限定功率,10秒内断路保护;

5. 电流限定:达到限定电流10秒内断路保护

6. 过压(欠压)保护:当三相电中任意单相电输入电压超过263V,10S内断电保护。超过250V预警,低于190V警;

7. 手自一体控制:手机遥控,可以按键自动控制,也可通过手动推杆控制通断;

8. 定时控制功能:智能断路器内置时钟芯片,脱网状态下可保证时间的精准性,真正实现各线路定时开关变得轻松、准确

9. 外壳防火等级:智能断路器外壳采用PA66+玻璃纤维等高规格防火阻燃材料、防火等级达到V0级

10. 周围空气温度:-5℃~45℃

11. 安装地点海拔:不高于2000m

12. 安装方式:导轨卡口

2P智慧微断

1. 额定电流:63A/32A/AC220V

2. 分断能力:≥10000A

3. 漏电保护:线路漏电电流达到30mA时,断路器0.1s断电保护(仅限带漏保断路器);

4. 短路保护:线路短路时,断路器0.04s断电保护;

5. 功率限定:达到限定功率,10秒内断路保护

6. 电流限定:达到限定电流10秒内断路保护

7. 过压(欠压)保护:输入电压超过263V,10S内断电保护。超过250V预警,低于190V警;

8. 漏电保护功能自动检测:可设置漏电保护功能每月自动检测(仅限带漏保断路器);

9. 自动送电:漏电检测断电5s后自动送电(仅限带漏保断路器);

10. 手自一体控制:手机遥控,可以按键自动控制,也可通过手动推杆控制通断;定时控制功能:智能断路器内置时钟芯片,脱网状态下可保证时间的精准性,真正实现各线路定时开关变得轻松、准确

11. 外壳防火等级:智能断路器外壳采用PA66+玻璃纤维等高规格防火阻燃材料、防火等级达到V0级

12. 周围空气温度:-5℃~45℃

13. 安装地点海拔:不高于2000m

14. 安装方式:导轨卡口

1P智慧微断

1. 额定电流:63A/32A/20A/AC220V

2. 分断能力:≥10000A;

3. 短路保护:线路短路时,断路器0.04s断电保护;

4. 功率限定:达到限定功率,10秒内断路保护;

5. 电流限定:达到限定电流10秒内断路保护

6. 打火报警

7. 手自一体控制:手机遥控,可以按键自动控制,也可通过手动推杆控制通断;

8. 定时控制功能:智能断路器内置时钟芯片,脱网状态下可保证时间的精准性,真正实现各线路定时开关变得轻松、准确

9. 外壳防火等级:智能断路器外壳采用PA66+玻璃纤维等高规格防火阻燃材料、防火等级达到V0级

10. 周围空气温度:-5℃~45℃

11. 安装地点海拔:不高于2000m

12. 安装方式:导轨卡口

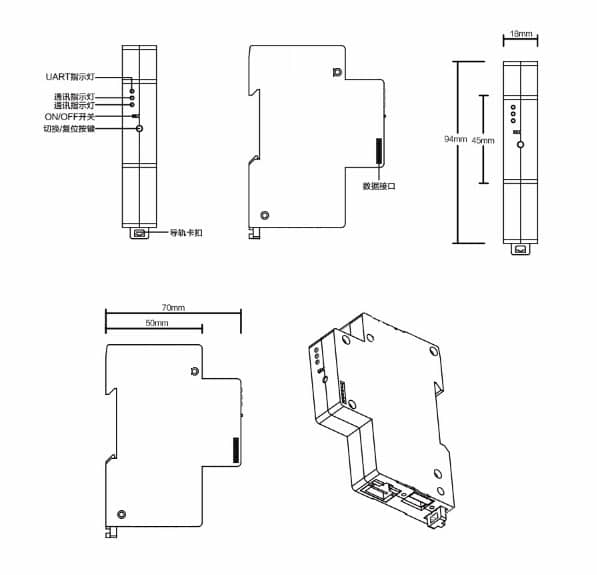

产品尺寸

选型指南

应用方案


▋主要行业:

智慧社区  智慧用电  智慧消防


▋应用场所:

政府大楼管理、园区管理、农业大棚、养老院、写字楼、宿舍、酒店、医院、工厂、社区、文博单位、充电桩、银行、矿业、农场等
