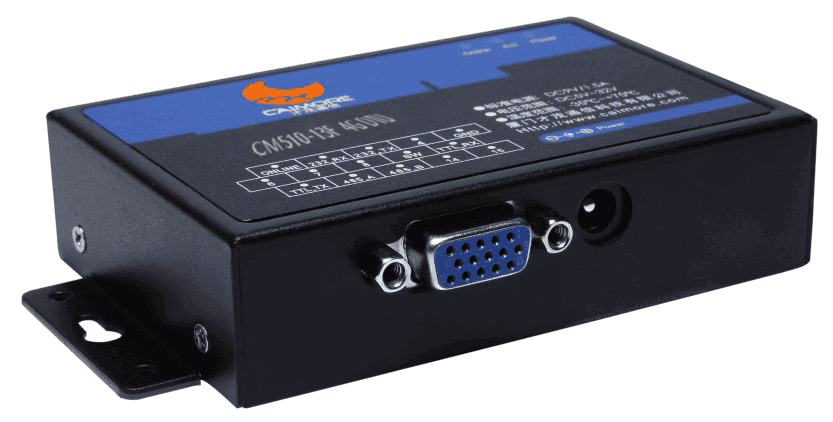

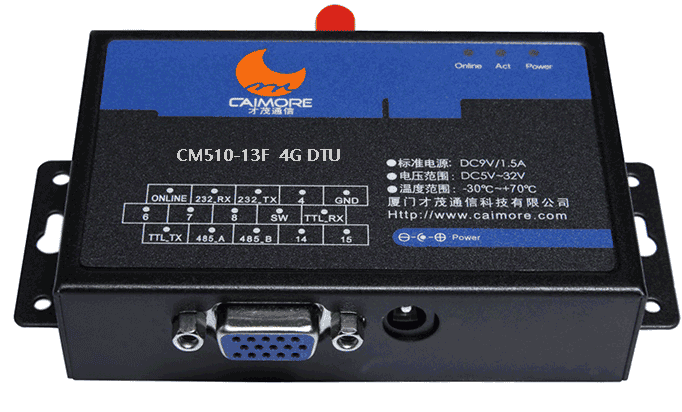

CM510-13X 5G/4G DTU

多种接口低功耗宽温宽压
厦门才茂VGA接口CM510-13X 5G/4G DTU ,多功能,多种接口,低功耗,宽温,宽压。全网络传输 超宽电压设计6V~32V 支持多种触发方式 多数据中心同步传输 。

采用ARM7工业级处理器和智能三级保护,支持专网VPN/vpdn,支持多中心(最大支持同时4个中心)TCP/UDP透明数据传输,支持休眠功能,支持串口数据自动休眠唤醒、IO电平唤醒,支持各种组态软件:紫金桥组态王软件、亚控组态王软件、三维力控软件。并通过电力3000V电击测试,还拥有在线维持专利技术,产品性能稳定可靠。
样机申请

产品特性

CM510-13X DTU



厦门才茂VGA接口 DTU是一款工业级无线数据传输设备,支持电信、移动、联通三大运营商的无线网络,可选支持7模4G全网通网络:GPRS/CDMA/WCDMA/TD-SCDMA/EDGE/FDD-LTE/TDD-LTE;可选支持4G网络:LTE/GSM;设备为用户提供TCP透明无线远距离数据传输或者UDP透明无线远距离数据传输的功能。



CM510-13X DTU


该产品采用ARM9工业级高性能嵌入式处理器,以实时操作系统为软件支撑平台,

超大内存,内嵌自主知识产权的TCP/IP协议栈;设备支持双数据中心备份,以及多数据中心同步接收数据等功能;设备提供在线维持技术

,保持数据终端永久在线,保存数据链路任何时候畅通,实现高速、稳定、可靠的TCP/UDP透明数据传输功能。针对网络流量和产品功耗比较敏感的客户,


CM510-13X DTU


该产品拥有ARM9工业级处理器和智能三级保护,它不但通过电力3000V电击测试,还拥有专利技术,产品性能稳定可靠。


CM510-13X DTU


适用于工业现场的数据采集和与远程传输、设备远程维护与控制、大型设备生命周期管理、

各类型通信协议物联网应用场景。


CM510-13X DTU

技术参数

CM510-13X

串口

1数据位:8位
停止位:1、1.5、2位
校验位:无校验、奇校验、偶校验
串口速率:300bps ~ 115200bps
流控位:无流控
设备支持串口RS232接口、RS485接口、RS422接口、TTL接口

指示灯

具有电源POWER、通信ACT及在线指示灯Online

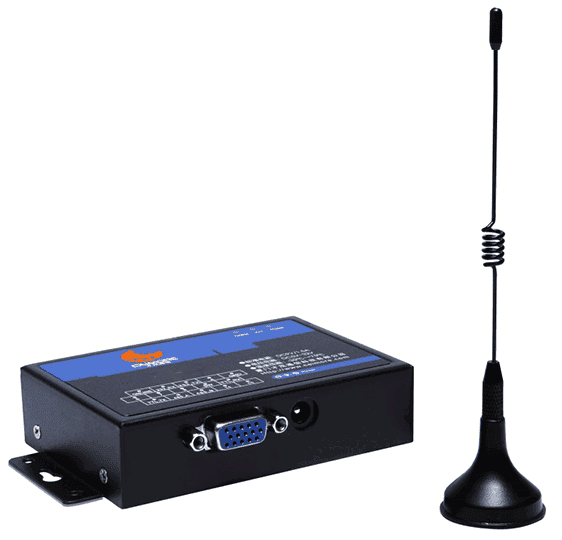

天线接口

标准SMA阴头天线接口,特性阻抗50欧;公司可以选配3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

SIM/UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口,内置15KV ESD保护

电源接口

标准的3芯火车头电源插座

供电

项  目

内   容

推荐电源

DC9V/1330mA

工作电压

宽电压设计,DC7V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

设备功耗

项  目

内   容

通信状态

通信时平均电流:60mA@+12VDC

待机状态

待机时平均电流:25mA@+12VDC

休眠状态

待机时平均电流:25mA@+12VDC

物理特性

项  目

内   容

外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP41;特别适合于环境恶劣的工业控制领域

外形尺寸

100x62x24 mm(不包括天线及固定件)

重量

0.41kg

其它参数

项  目

内   容

工作温度

(-25 ºC ~+65ºC)

储存温度

(-40~+85ºC)

相对湿度

(95%(无凝结))


产品尺寸

产品尺寸图(单位:mm)


选型指南

产品型号

CM510-13F

CM510-13T

频段

LTE FDD:B1/B3
LTE TDD:B39/B40/B41
TD-SCDMA:B34/B39
WCDMA:B1
CDMA2000 1X/EVDO:B5
GSM/GPRS/EDGE:B3/B8

LTE FDD:B1/B3
LTE TDD:B39/B40/B41
TD-SCDMA:B34/B39(13T不支持)
WCDMA:B1(13T 不支持)
CDMA2000 1X/EVDO:B5(13T不支持)
GSM/GPRS/EDGE:B3/B8

理论带宽



TD-LTE 支持最大下行传输速率为:100Mbps DL @20MHz BW;
 TD-LTE 支持最大上行传输速率为:50Mbps UL @20MHz BW;

支持最大上行峰值速率5Mbps,最大下行峰值速率10Mbps

发射功率

<24dBm

<24dBm

接收灵敏度

<-109dBm

<-109dBm



应用方案

1、检测行业应用(污染、气象、水纹、水利、地震等) 应用方案

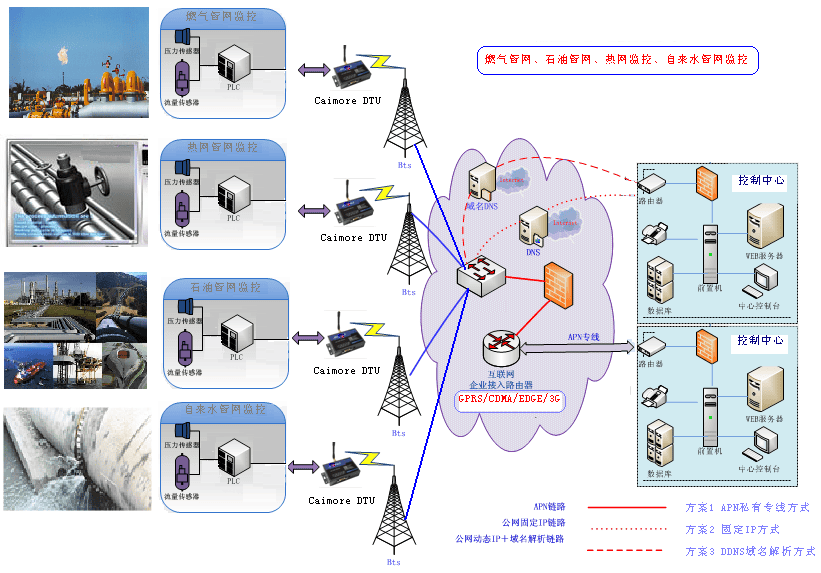

2.网管监控行业应用(燃气管网、石油管网、热网监控、自来水管网监控等)


3、油田监控、路灯控制、交通控制、车辆诱导

4.电力行业应用案例(配电监控、电网自动化、自动抄表、电网调度)
