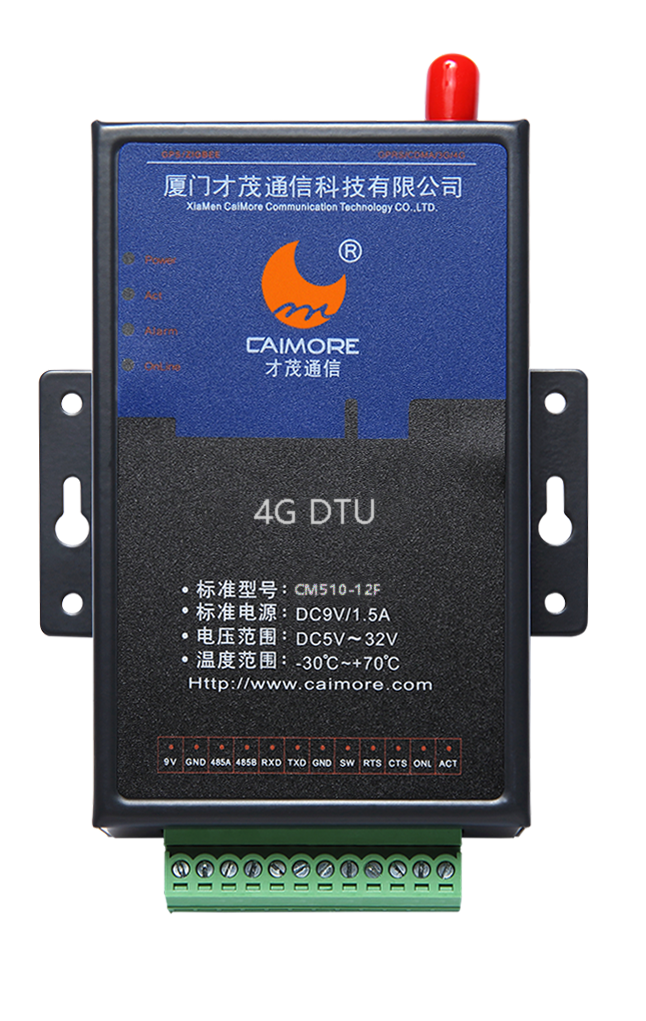

CM510-62X DTU

低功耗工业级无线数据传输
厦门才茂CM510-62X DTU是一款低功耗、工业级无线数据传输设备,最低功耗达到10mA@+9VDC,支持移动、联通、电信运营商的无线网络,支持无线网络有:GPRS/CDMA;设备为用户提供TCP透明无线远距离数据传输的功能。

设备支持串口RS232接口、RS485接口,设备可以直接相连客户的上述接口设备,把客户的PLC设备、工控设备的数据透明传输到客户的数据中心,实现对客户端设备的数据采集、数据传输、设备控制等功能。
样机申请

产品特性

CM510-62X DTU

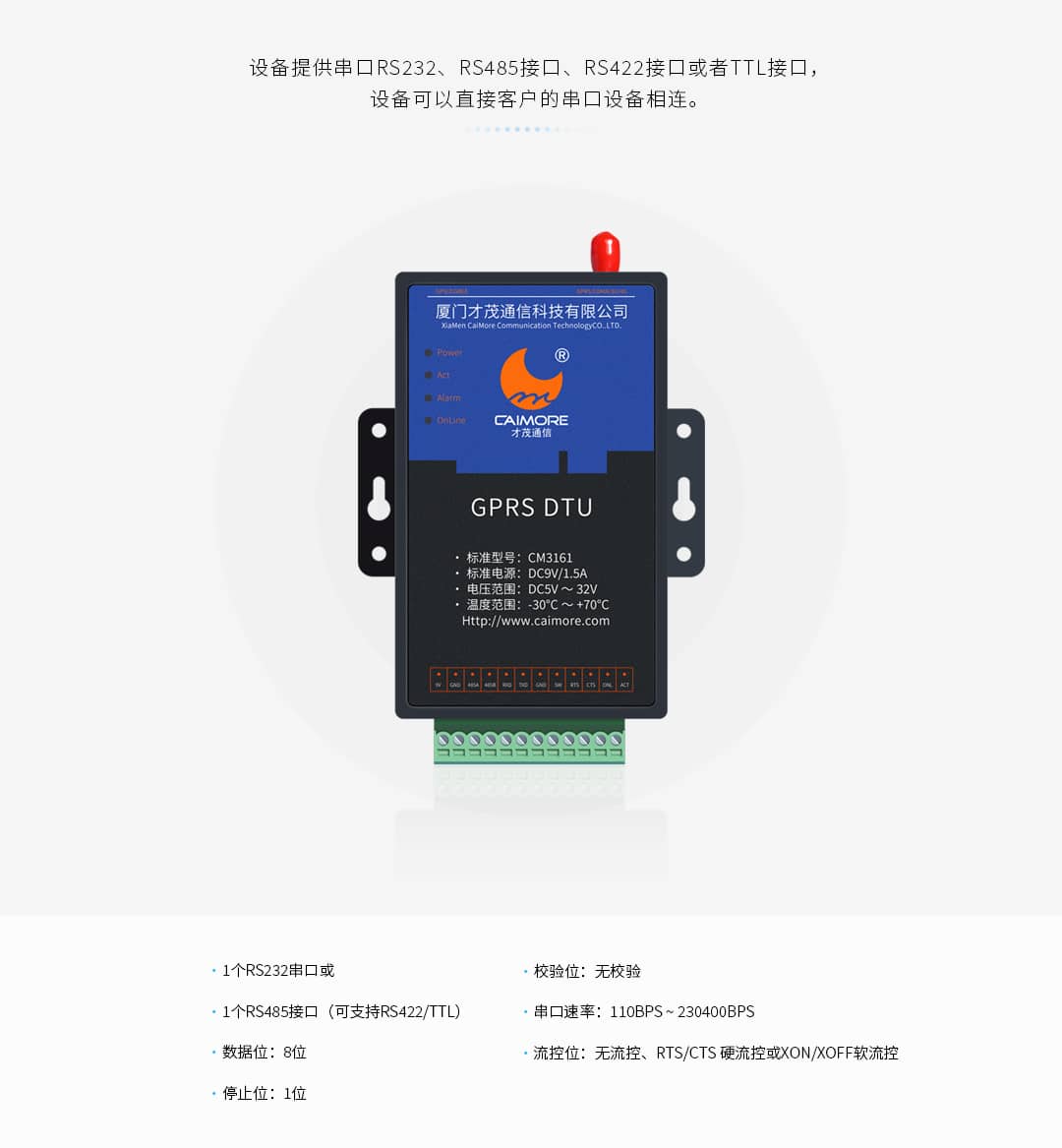

提供串口

· RS232接口 · RS485接口 · RS422接口 · TTL接口


CM510-62X DTU

高性能嵌入式处理器

该产品采用工业级高性能嵌入式处理器,以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的

TCP/IP协议栈设备支持双数据中心备份,以及多数据中心同步接收数据等功能;

CM510-62X DTU


产品拥有维护系统稳定的专利技术,确保设备永远在线;产品整机采用金属外壳,

抗干扰防辐射,硬件上采用工业级设计;系统带有看门狗WDT保护


CM510-62X DTU


设备带Online上线指示管脚,指示设备何时上线了或者下线了,客户可以不用这个管脚,客户也可以根据这个管脚的状态来了解设备何时上线了何时下线了。设备提供ACTIVE唤醒设备管脚,客户可以通过这个管脚来唤醒休眠的设备,实现低功耗功能。

CM510-62X DTU


技术参数

CM510-62X

串口

数据位:8位
停止位:1、1.5、2位
校验位:无校验、奇校验、偶校验
串口速率:300bps ~ 115200bps
流控位:无流控
1个RS485接口,1个RS232通信接口

指示灯

可指示数据传输、在线情况

天线接口

标准SMA阴头天线接口,特性阻抗50欧;公司可以选配3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

SIM/UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口,内置15KV ESD保护

电源接口

标准的3芯火车头电源插座

供电

项  目

内   容

推荐电源

DC9V/1330mA

工作电压

宽电压设计,DC7V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

设备功耗

项  目

内   容

通信状态

通信时平均电流:60mA@+12VDC

待机状态

待机时平均电流:25mA@+12VDC

休眠状态

待机时平均电流:25mA@+12VDC

物理特性

项  目

内   容

外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP41;特别适合于环境恶劣的工业控制领域

外形尺寸

100x62x24 mm(不包括天线及固定件)

重量

0.41kg

其它参数

项  目

内   容

工作温度

(-25 ºC ~+65ºC)

储存温度

(-40~+85ºC)

相对湿度

(95%(无凝结))


产品尺寸

产品尺寸图(单位:mm)


选型指南



产品型号

CM510-62G

CM510-62C

频段

GSM/GPRS 850/900/1800/1900MHz
CDMA 800MHz
GPRS multi-slot class 12/10
GPRS mobile station class B
满足GSM 2/2+ 标准

CDMA 800MHz

   理论带宽



理论带宽:数据传输,最大85.6 kbps(上行\下行速率);

理论带宽:数据传输,最大85.6 kbps(上行\下行速率);

发射功率

Class 4 (2 W @850/900 MHz)Class 1 (1 W @1800/1900MHz)

Class 4 (2 W @850/900 MHz)Class 1 (1 W @1800/1900MHz)

接收灵敏度

<-109dBm

<-109dBm


应用方案

1、检测行业应用(污染、气象、水纹、水利、地震等) 应用方案


2、网管监控行业应用(燃气管网、石油管网、热网监控、自来水管网监控等)


3、油田监控、路灯控制、交通控制、车辆诱导


4、电力行业应用案例(配电监控、电网自动化、自动抄表、电网调度)
