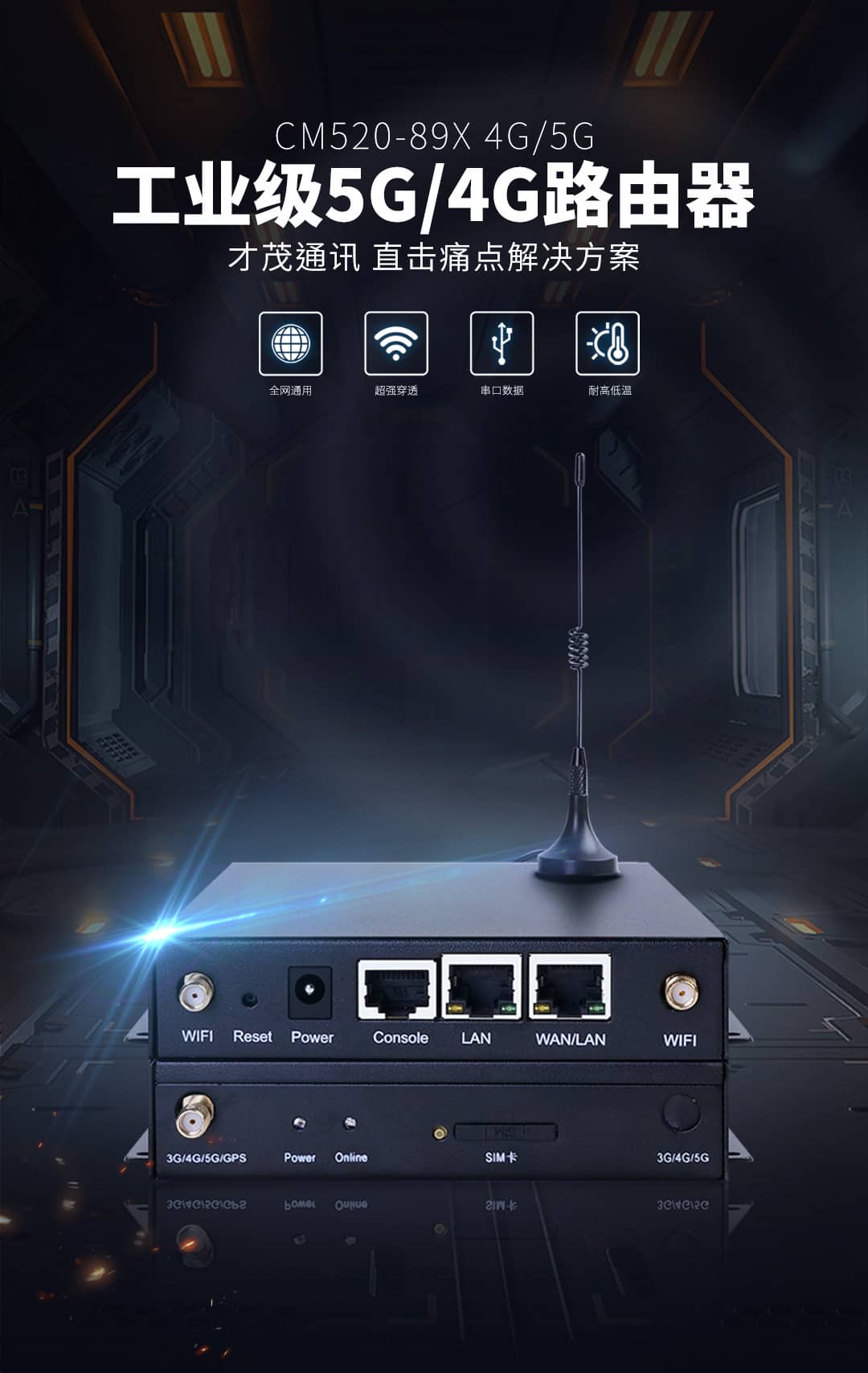

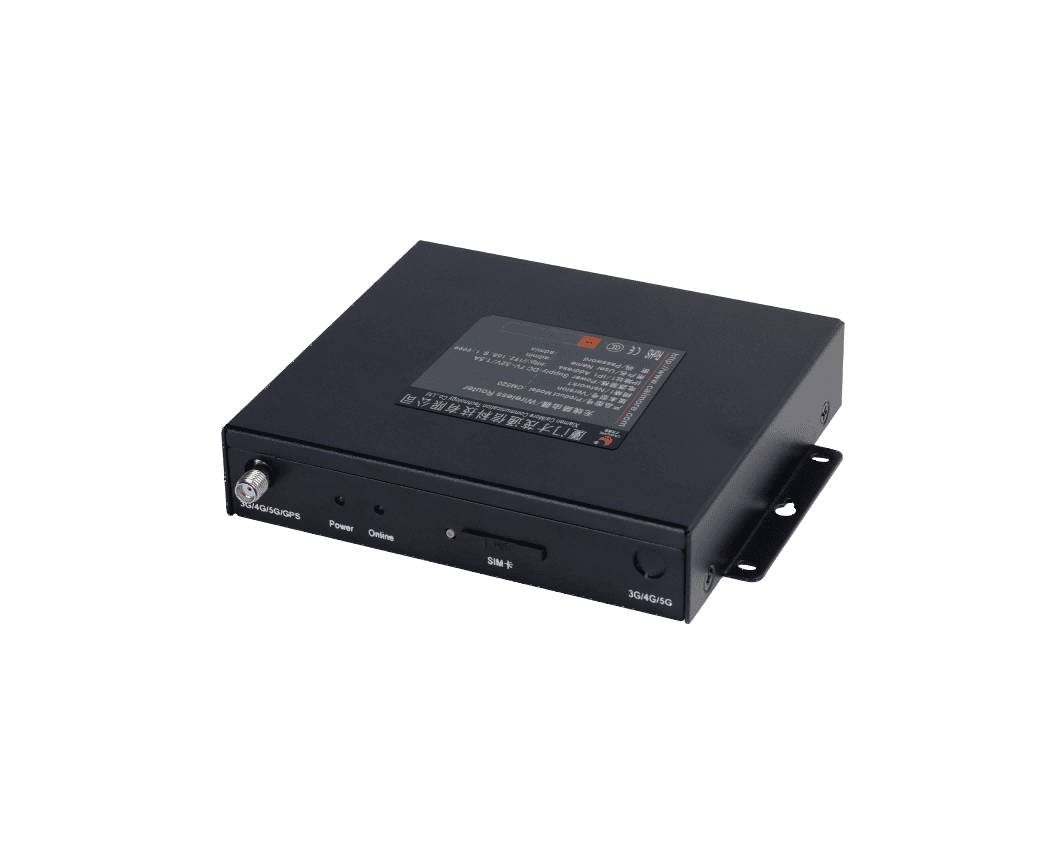

CM520-86X 4G/5G工业路由器

高速安全稳定
才茂CM520-86X 4G/5G工业路由器,是一款带无线WIFI,1个WAN口,1个以太网口RJ45口,采用工业级设计的无线网关。设备支持局域网WIFI功能(802.11 a/b/g/n)和广域网3G/4G/WIFI无线网络功能,同时系统加载了广域网通信VPN隧道、WIFI局域网传输的安全认证等安全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、可靠的移动宽带服务。产品通过电力 3000V 电击测试产品拥有维护系统稳定的专利技术,确保设备永远在线,经过严格的设计、测试和8年的实际应用,产品性能稳定可靠。
样机申请

产品特性

CM520-86X 4G/5G工业路由器


层层把控

多项技术把控展现产品功底体会科技魅力



CM520-86X 4G/5G工业路由器


看门狗保护

路由器带看门狗保护,24小时不宕机,设备稳定高速运行



CM520-86X 4G/5G工业路由器


内置加密芯片

银行/政府级加密传输,运算速度高,资源损耗低,安全性高


CM520-86X 4G/5G工业路由器



防雷设计

符合电力安规要求,防护等级为IP30, 特别适合于环境恶劣的工业控制领域


CM520-86X 4G/5G工业路由器

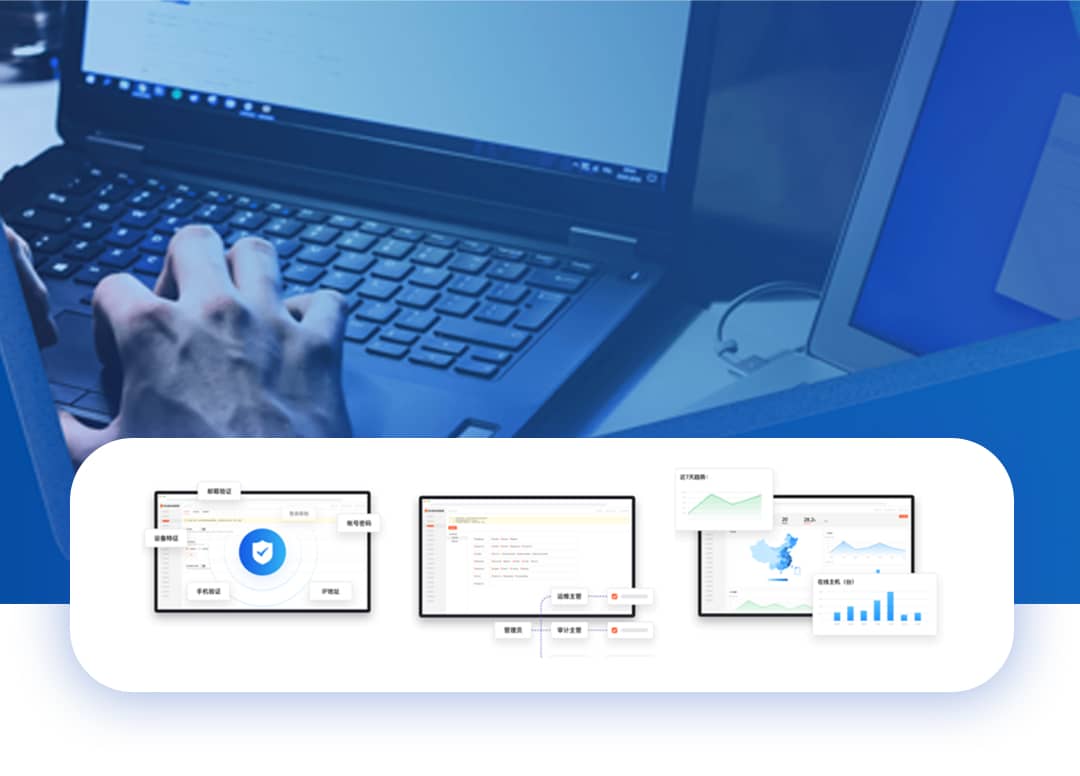

远程管理

支持远程升级,自动掉线重启 无需前往设备现场远程管理省时省力


CM520-86X 4G/5G工业路由器

物联网应用

安全可靠通信能力,帮助智能设备进行数据采集汇总、传输并可对设备进行远程管理、维护


CM520-86X 4G/5G工业路由器



设备支持无线广域网3G/4G功能,同时系统加载了广域网通信VPN隧道等安全功能,为用户提供高速、安全、可靠的移动宽带服务。设备采用高性能的工业级通信处理器,以嵌入式实时操作系统为软件支撑平台,系统集成了全系列从逻辑链路层到应用层通信协议,支持VPN(包括PPTP+L2TP+MPPE和IPSEC+GRE),IPTABLE防火墙,静态及动态路由,PPP client,,DHCP server及DHCP client,DDNS,防火墙,SNAT/DNAT,DMZ主机,WEB配置,支持APN/VPDN,支持上电自动拨号,自动维护通信链路,保证链路永远在线,支持自动定时上线和下线功能等功能。CM520-86X/89X系列,是一款金属外壳设计,内部2个以太网口RJ45接口通信,外部采用2G/3G/4G/5G广域网络上网通信的工业级设计的无线路由器。

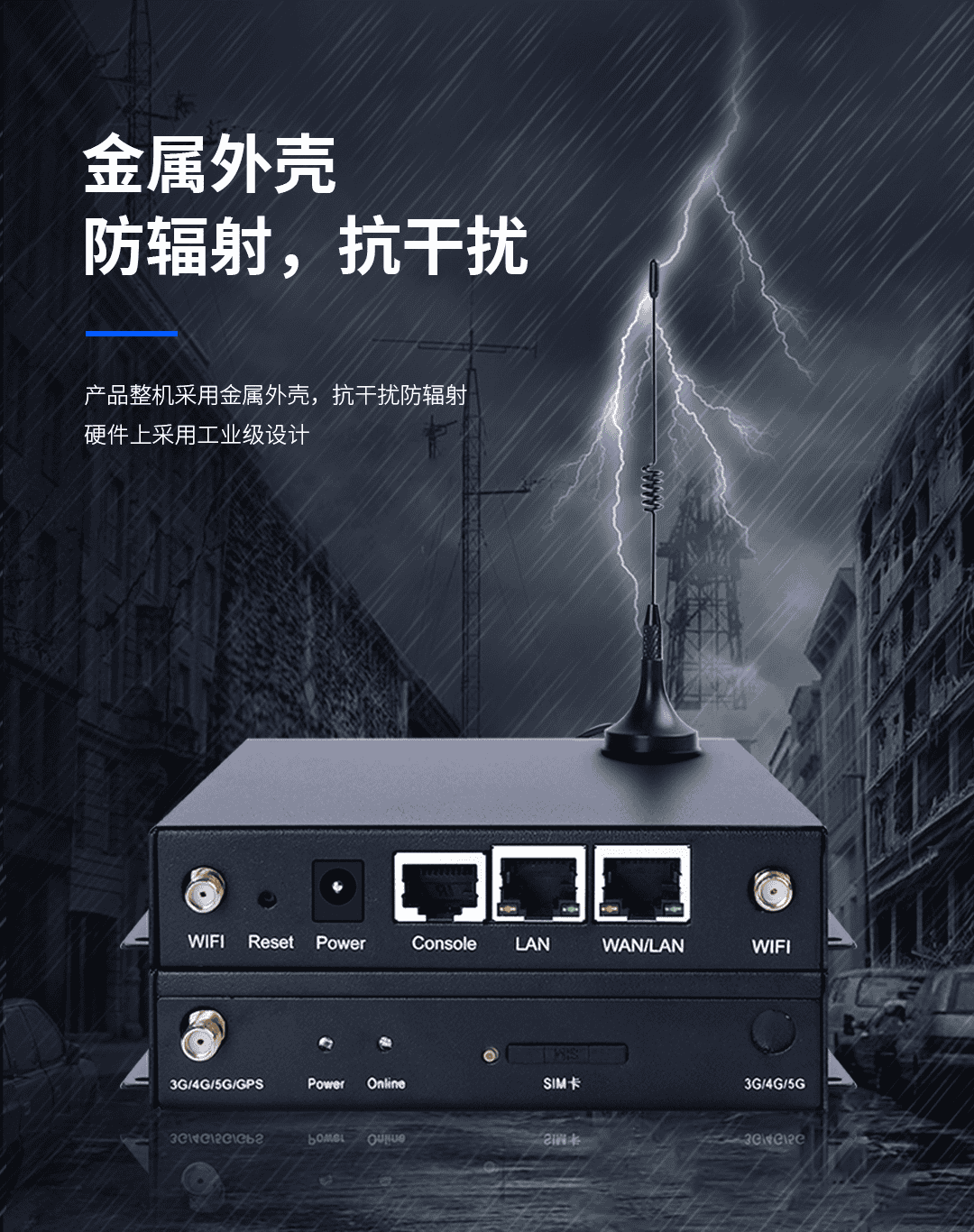

产品拥有维护系统稳定的专利技术,确保设备永远在线;产品整机采用金属外壳,抗干扰防辐射,硬件上采用工业级设计;系统带有看门狗WDT保护,另外加载了系统监测保护SWP(System Watch Protect);整机产品通过欧洲CE认证,通过中检所测试,通过电力3000V电击测试,所有无线模块都有通过CGD认证或者FCC认证或者CE认证;经过严格的设计、产品性能稳定可靠。


技术参数





接口类型

串口RS232

1个RS232串口

数据位:7、8位 停止位:1、2位

校验位:无校验、奇校验、偶校验、SPACE及MARK校验

串口速率:110bps230400bps

流控位:无流控、RTS/CTS 硬流控或ON/XOFF软流控

WAN

一个WN口(Lan0),支持PPPOE,(可切换成LAN口)

以太网口

1个 10/100 Base-T 人太网LAN1-LAN4,Ethernet IEEE 802-3,802-2;内置1.5KV电磁隔离保护

GPS天线接口

标准SM阴头天线接口,特性阻抗50欧

指示灯

具有电源POWER、通信ACT及在线指示灯online

天线接口

标准SM阴头天线接口,特性阻抗50欧;公司可以选配3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

UIM卡接口

1.87/3V/5V标准的推杆式用户卡接口,内置15KVESD保护

电源接口

标准的圆形电源插座

WIFI接口

标准 SMA 阴头天线接口,特性阻抗 50 欧;公司可以选配 3M/5/10/15 的天线延长线,满足客户的不同使用场合需要

RESET 按键

复位按键,恢复出厂设置

5G无线技术参数

无线模块

采用工业级无线模块

标准及频段

5GNR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

LTE:b1/b2/b3/b4/b5/b7/b8/b12/b13/b14/b17/b20/b25/b26/b28/b29/b30/b38/b39/b40/b41/b42/b43/b46/b48

理论带宽

(DL:载速率、L上传速率)

DL 3.4Gbps, UL: 350Mbps

LTE Cat20: DL 2.0bps, UL: 150Mbps

HSPA+: DL 42Mpbs, UL: 5.76Mbps

发射功率

<24dBm

接收灵敏度

<-97dBm

功能支持

支持数据、语音、短信和传真

4G无线技术参数

4G无线模块

采用工业级无线模块

标准及频段(支持

国外频段)

LTE TDD:Band 38/39/40/41

LTE FDD:Band 1/2/3/4/5/7/13/17/25

TD-SCDMA:Band 34/39

GSM:Band 2/3/8

UMTS:Band 1/5

编码方案

LTE/UMTS/HSPA+/DC HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

(DL:下载速率、UL

上传速率)

LET TDD:DL 61Mbps/UL 18Mbps

LET FDD:DL 100Mbps/UL 50Mbps

DC HSPA+:DL 42Mbps/L 5.76Mbps

WCDMA:

DL 384kbps/UL 384kbps

TD-SCDMA:DL 4.2Mbps/UL 2.2Mbps

EDGE:

GPRS:

DL 236.8Kbps/UL 236.8Kbps

DL 85.6Kbps/UL 85.6Kbps

4G cat1 LTE: DL 10Mbps/UL 5Mbps

发射功率

LTE:23 dm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

硬件系统

CPU



工业级高性能嵌入式处理 CPU,主频533MHz

MMU

CPU带U内存管理单元,可以防止内存溢出导致系统的异常

FLaSH

SDRAM

128Mbits(可扩充到256Mbits)有足够大的内存来存放程序和数据

1Gbits,有足够大的缓存来提高系统运算速度

供电情况

供电电压

宽电压设计,DC 7到DC327 电源都可以直接给设备供电,同时内置电源反向保护和过压过流保护

标配电源

DC9V/1.5A

通信电流

通信时平均电流: 390m@+9VDC

登网瞬间峰值电流:1.0&@+9VDC

待机电流

待机平均电流:<56mA@+gVDC

物理特性

外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计,符合电力安规要求,防护等级为 IP30;特别适合于环境恶劣的工业控制领域

产品外形尺寸

168*104*26mm(不包括天线及因定件)

产品包装尺寸

350*215*88mm

重量

0.7kg

温度参数

工作温度

-25℃~+70℃

储存温度

-40℃~+85℃

相对湿度

95%(无凝结)

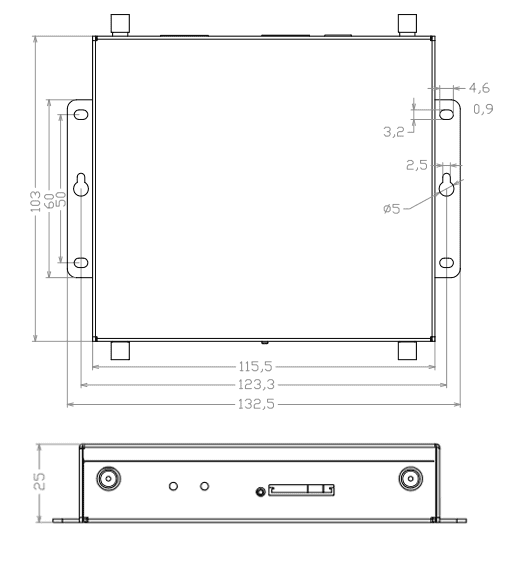

产品尺寸



选型指南

产品型号

网络

简称

端子形态(接口)

尺寸

CM520-86F

4G

4G MINI工业路由

RJ45、串口

115*103*25mm

CM520-86T

CAT1

CAT 1 MINI工业路由

RJ45、串口

115*103*25mm

CM520-86FS

5G

5G MINI工业路由

RJ45、串口

115*103*25mm

CM520-89F

4G

4G MINI工业路由

RJ45、串口

115*103*25mm

CM520-89T

CAT1

CAT1 MINI工业路由

RJ45、串口

115*103*25mm

CM520-89FS

5G

5G MINI工业路由

RJ45、串口

115*103*25mm

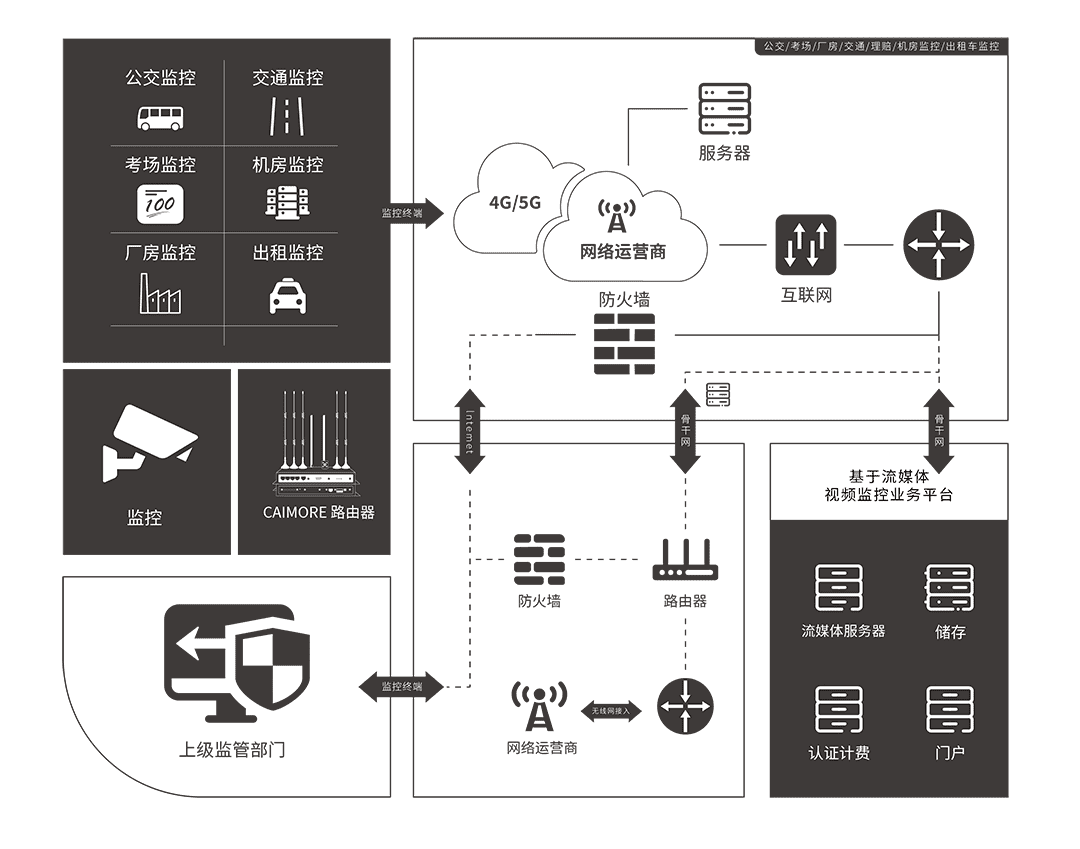

应用方案
