cm520-c7系列国产五口工业级wifi双卡路由器

国产WIFI路由器国产工业路由器国产工业级CPU双卡单卡可选配
厦门才茂工业级国产5G/4G/3G五口网关双卡CM520-C7系列,采用国产CPU芯片设计,是一款金属外壳设计,带五个千兆以太网RJ45接口,支持2.4GWiFi与5.8GWiFi,设备支持局域网WIFI功能和广域网5G/4G/3G无线网络功能,同时系统加载了广域网通信VPN隧道,WIFI局域网传输的安全认证等安全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、可靠的移动宽带服务。
样机申请

产品特性

cm520-c7系列国产五口工业级wifi路由器



工业急先锋

才茂路由器广泛应用于车载WIFI应用,金融 ATM 监控智能电网智能交通工业控制,油田煤矿监测,气象监测,自助机器


CM520-57 五口5G工业路由器.jpg


五口网关

快速部署 五口网应用面广泛丰富接口经济型


CM520-57 五口5G工业路由器.jpg


智能防护

三层系统保护(软件保护+CPU内置看门狗WDT保护


CM520-57 五口5G工业路由器.jpg



硬件升级

高性能处理器及时响应,稳定,可靠,安全享受急速5g


CM520-57 五口5G工业路由器.jpg


掉线重连

支持上电自动拨号,自动维护通信链路,保证链路永远在线等功能


CM520-57 五口5G工业路由器.jpg


可靠稳定

才茂CM520-c7采用工业级器件材料,耐高低温(-35°C至75°C)防潮防雷抗电磁干扰,为通讯而生


CM520-57 五口5G工业路由器.jpg


技术参数

软件规格:






网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/客户端、DNS、Telnet、SSH、HTTP、TFTP、FTP等

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测(SPI)、防范拒绝服务(DoS)攻击

过滤多播/Ping数据包、访问控制列表(ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA(可自动申请)

可靠性

备份功能

VRRP,接口备份,双SIM卡备份(可选)

链路在线检测

发送心跳包检测,断线自动连接

内嵌看门狗

设备运行自检技术,设备运行故障自修复

配置/升级

配置方式

本地或远程HTTP、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

开发平台

支持多种平台

(可选)

集中管理,批量配置

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

工业协议

支持多种工业协议

(可选)

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

硬件规格:







以太网口

五个10/100M/1000M Base-T 以太网口,Ethernet IEEE 802-3,802-2;

内置 1.5KV 电磁隔离保护

WAN 口

1路Wan口,可以设置切换为Lan口,支持多种有线宽带联网方式;

LAN口

4路LAN口,内置1.5KV电磁隔离保护

端子串口

1路 RS232 串口,1路485功能(选配为RS485功能,采购时需加以说明)

数据位:7、8 位

停止位:1、2 位

校验位:无校验、奇校验、偶校验

串口速率:300bps ~ 4000000bps

流控位:无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口,特性阻抗 50 欧;可选配

3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

WIFI天线接口

标准SMA阴头天线接口,特性阻抗50欧

定位(可选)

可选配GPS和北斗定位

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口(大卡尺寸),内置 15KV ESD 保护

电源接口

3pin端子电源插座

指示灯

POWER、ONLINE、WIFI指示灯

RESET 按键

复位按键,恢复出厂设置

                                                                                       无线参数





无线模块

采用工业级无线模块

标准及频段

SA/NSA频段)

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

TDD频段)

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

FDD频段)

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

5GSA/NSA)

5G NR: DL 3.4Gbps, UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

FDD频段)

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

                                                                                       WiFi参数





WIFI 模块

采用芯片内嵌 WIFI 模块,高集成,稳定性好

WIFI 标准

支持 802.11 b/g/n/ac 标准,速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 600Mbps

加密方式

支持 WEP、WPA 和 WPA2加密,内置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

传输距离

室外无阻拦,室外覆盖范围可达 80 米

                                                                                       硬件系统






CPU

工业级高性能嵌入式处理 CPU,主频 1GHz

MMU

CPU带MMU内存管理单元,可以防止内存溢出导致系统的异常

FLASH

16MB有足够大的内存来存放程序和数据(可扩展)

 SDRAM

128MB有足够大的缓存来提高系统运算速度(可扩展)


                                                                                      供电情况






供电电压

电压设计DC 7V到DC32V电源7-50V工作电压可选配;同时内置电源反向保护和过压过流保护

标配电源

4G:DC9V/1.33A, 5G:DC12V/2A

通信电流

通信时平均电流:430mA@+9VDC;

登网瞬间峰值电流:1.2A@+9VDC

待机电流

待机平均电流:<200mA@+9VDC


                                                                                       温度参数






工作温度

0 ºC ~+40ºC

储存温度

-40 ºC~+80ºC

相对湿度

95%(无凝结)







静电

EN61000-4-2,level2

辐射电场

EN61000-4-3,level2

脉冲电场

EN61000-4-4,level2

浪涌

EN61000-4-5,level2

传导骚扰

EN61000-4-6,level2

工频磁场

EN61000-4-8,level2

                                                                                       EMC指标





静电

EN61000-4-2,level2

辐射电场

EN61000-4-3,level2

脉冲电场

EN61000-4-4,level2

浪涌

EN61000-4-5,level2

传导骚扰

EN61000-4-6,level2

工频磁场

EN61000-4-8,level2

                                                                                       物理特性






外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP30;特别适合于环境恶劣的工业控制领域

产品外形尺寸

125*103.2*38mm(不包括天线及固定件)其他产品尺寸参照附录

产品包装尺寸

350*215*88mm

重量

0.44kg

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32


                                                                                       产品认证






国内认证

工信部进网许可证、3C、EMC、铁道部CRCC认证、摩尔高低温检测

国外认证

CE、FCC、E-mark、ROHS认证



产品尺寸



选型指南

产品型号

接口类型

支持网络

支持RS232

支持RS485

SIM卡

CM520-C7F

网口、端子

2G/3G/4G

可选配

4G模块单卡

CM520-C7FS

网口、端子

2G/3G/4G/5G

可选配


   单5G模块单卡



CM520-C7FB

网口、端子

2G/3G/4G

可选配

4G模块双卡

CM520-C7FBS

网口、端子

2G/3G/4G/5G

可选配

5G模块双卡



应用方案

                                                                                         制造行业应用:

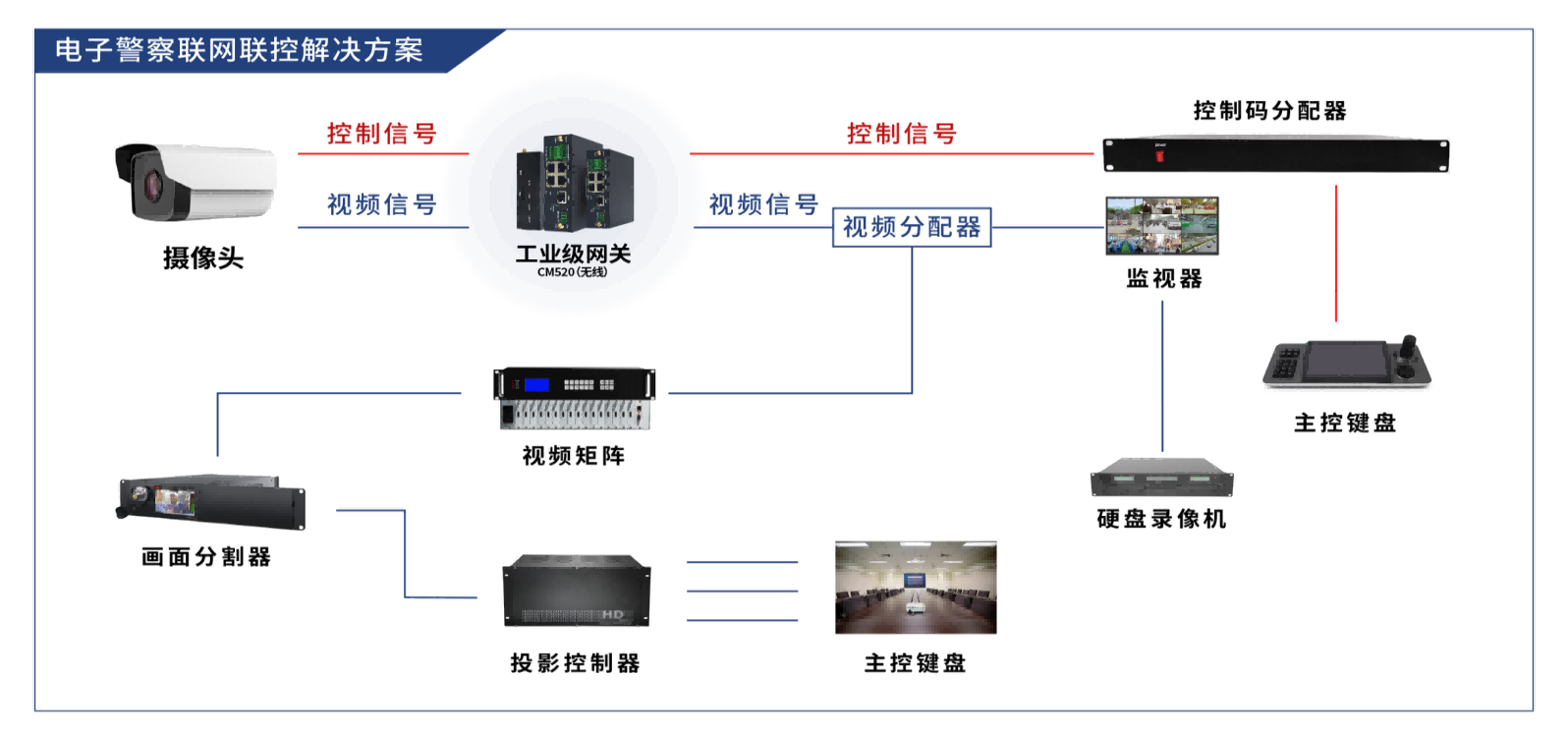

                                                                                       交通控制行业应用:

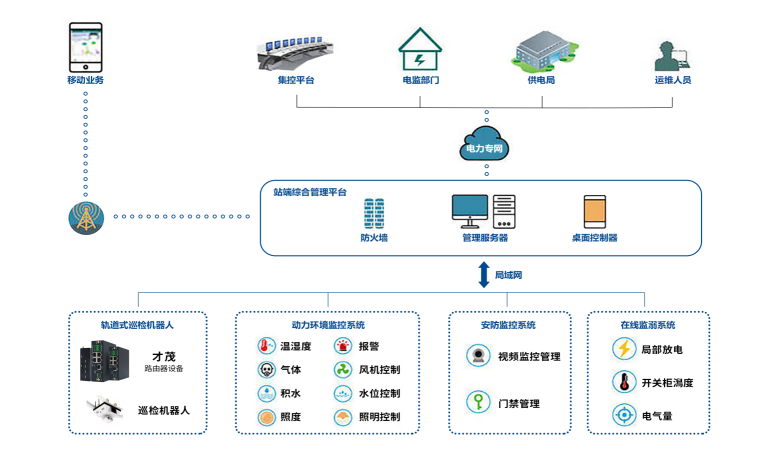

                                                                                       智能配电房环境综合监控系统
