基于 GPRS DTU储罐无线监控系统解决方案

时间:2017-01-06 来源:本站原创

一、概述

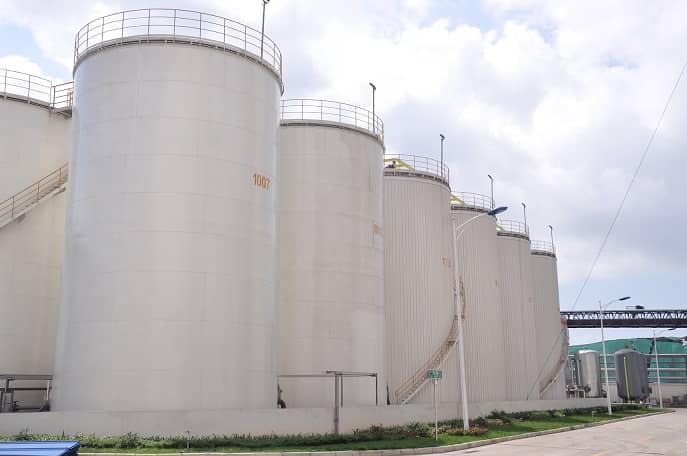

        随着无线监控、无线通信技术的不断发展,对危险品的监控,在许多领域将得到广泛的应用。对一个储油设备来说,连续的压力和温度监测十分重要。在罐区内的储罐所存储的介质数据和装置的状态信息均需要掌握。这些信息包括温度、液位、体积、流量、压力等数据以及装置的故障或正常运行时的状态。操作员必需能够从中央控制室综合监测和调节每个油泵的进口和出口压力,操作员也必需在运行期间监测油泵的主轴温度以防止主轴过热,保护整个系统处在较高的安全水平上。除了对压力和温度进行监测外,在温度和压力偏离可接收的范围时,系统必需发送信号通知操作员采取纠正措施。







二、系统结构

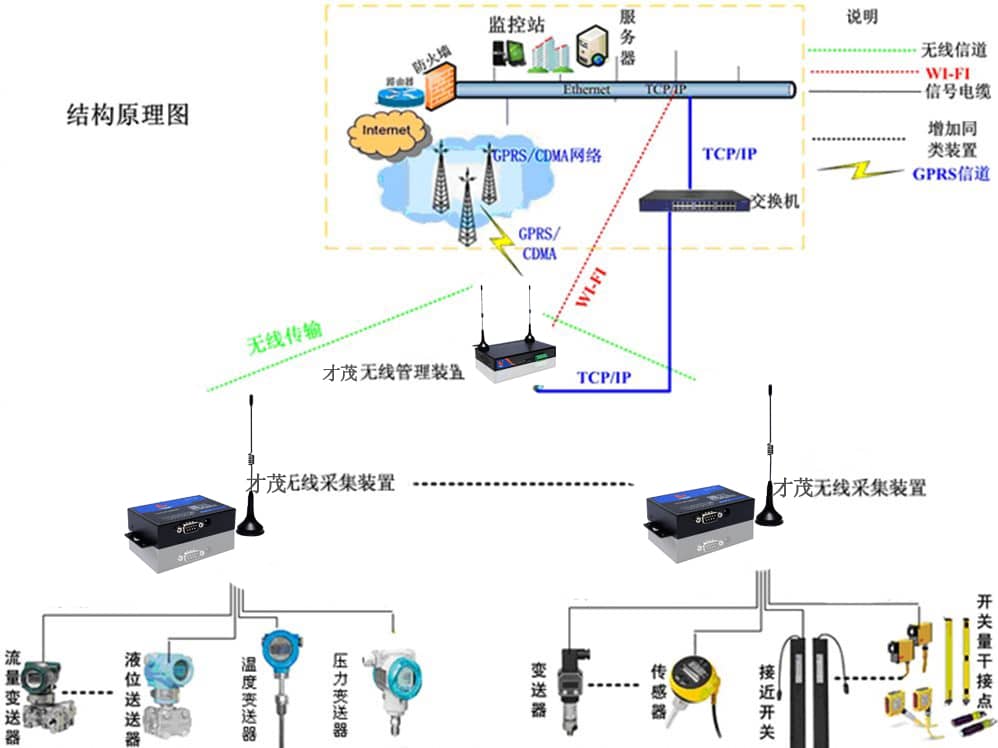

   基于工业无线网络技术的储油罐监测系统在物理结构上主要由现场储油罐与控制室组成。每个现场储油罐罐体安装无线差压式液位变送器、无线浮子液位开关及无线温度变送器。控制室由无线主机、计算机、GPRS无线数传机、UPS、打印机组成。无线主机接收现场仪表的信号,控制室的计算机上,计算机安装有上位机组态软件,可以查看整个网络的拓扑视图、网络性能视图、设备数据记录及进行网络参数配置等操作,GPRS无线数传机负责把无线网络的数据信息通过无线手机基站把各现场仪表参数发送到其他工作人员的手机上。

   整个无线网络系统由数据采集子系统与GPRS远程传输子系统组成。数据采集子系统主要由无线主机、无线差压式液位变送器、无线浮子液位开关及无线温度变送器组成,无线主机主要功能是对整个网络进行无线数据通信,汇集采集终端的数据信息传递给GPRS无线数传机,接收来自上位机的指令并进行处理;无线差压式液位变送器安装在储油罐罐体的下部,利用差压原理测量储油罐的液位,并把液位数据信息通过无线信号发送到无线主机;无线浮子液位开关安装在储油罐罐体的上部主要防止液位超过最高限位,起到报警的作用,并把数据信息通过无线信号发送到无线主机;无线温度变送器分别安装在储油罐罐体的上、中、下三个位置分别用来测量储油罐不同位置的温度,并把数据信息通过无线信号发送到无线主机。

GPRS远程传输子系统主要功能是建立控制中心与数据采集子系统的远程通信连接,通过GPRS网络,可以把储油罐数据信息发到其他工作人员手机上,他们可以通过手机WAP与短消息方式查看储油罐实时监测信息与对储油罐进行实时监控。







三、系统功能

储油罐监测系统的主要功能如下:



1)系统监控:实时采集储油罐液位、温度数据信息,并能通过本地与远程查看实时状态,罐区全貌和单油罐动态图形显示、全过程收发油作业油罐的监测、报警显示、作业时间、收发油数据统计与显示。

2)报警记录:为了分析现场设备故障的方便,可设置故障报警记录功能,可以设置单个油罐或多个油罐的液位及温度的门限值,并在运行过程中对这些工作参数循环进行越限监视,可以实时记录报警事件、报警位置、发生的时间、报警原因,并生成报警表,还可以通过短信、WAP、组态软件界面进行多种方式报警并可以设定报警方式及停止报警、开启报警等功能。

3)状态趋势分析:趋势曲线的生成和显示作为监控系统的一个重要环节, 可以直观反映一些重要工作参数的变化情况。比如,液位实时和历史曲线可以看出每个油罐每天工作量(进油和出油),从而可以用来平横各油泵的工作时间以达到延长油泵使用寿命的目的。本系统支持每月、每日液位、温度等实时趋势曲线和历史趋势曲线,以供管理者分析与决策。

4)数据库管理:本系统支持储油罐液位、温度、油量等数据信息的实时数据库和历史数据库管理。

5)系统管理:用户管理、权限管理,数据采集和传输设备管理,设备在线状态管理,系统配置等。

6)网络管理:整个系统网络为智能自组织网络,现场设备依靠电池供电,设备启动后,无需人工配置,自主形成网络。





监控图例

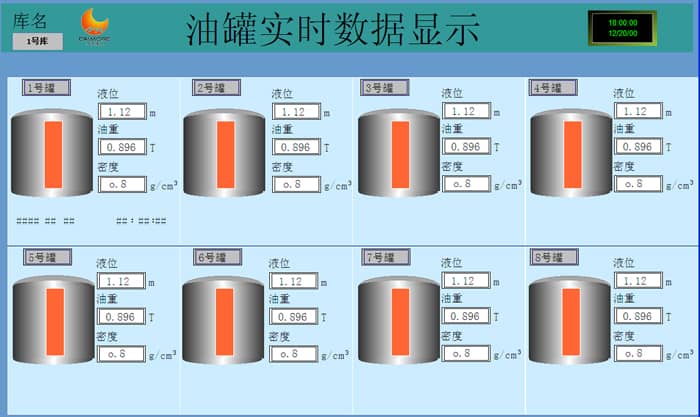

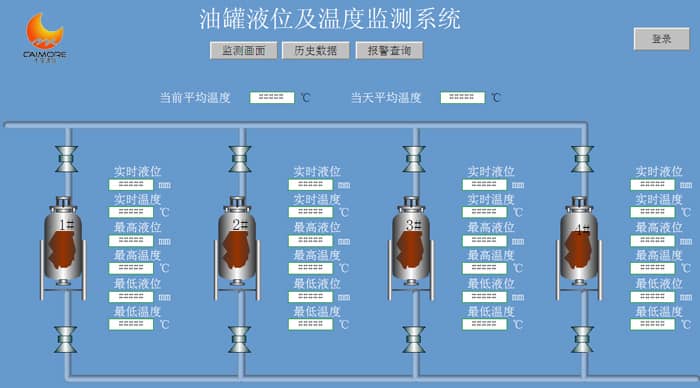

1)监控软件将远端数据显示在屏幕上

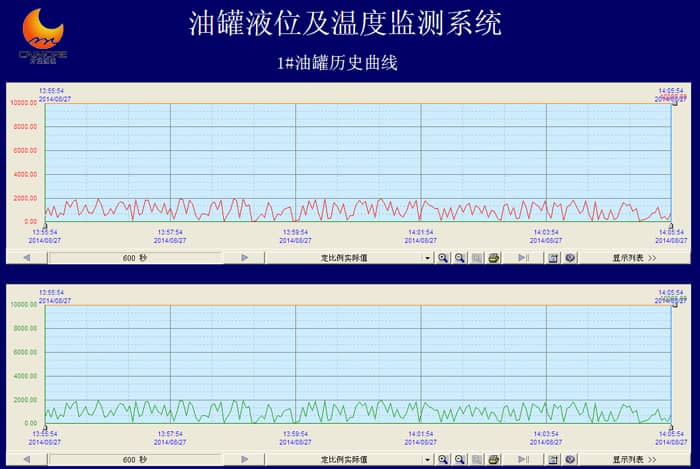

(2)根据用户的要求,对数据进行存贮,制成各种报表、曲线图、趋势图、直方图、饼图等









四、系统特点

      实时性强,可以达到实时监控的目的;

      采用无线GPRS网络,减少了布线成本,可以更好的扩展网络,利于系统扩展;

      本系统是完全定制,考虑到了用户的需求。



五、总结

        使用GPRS DTU数据模块油罐无线监控管理系统,也必须严格的按照工艺的要求规范生产。定期对现场的设备、管道检查,对垫片进行定期更换。在发生事故时,合理的预案,人员的逃生路线,紧急自救等措施需要提前宣传,才能做到有备无患。才能在事故到来时,最大限度的保证人员安全和才能保证企业的良性发展。
