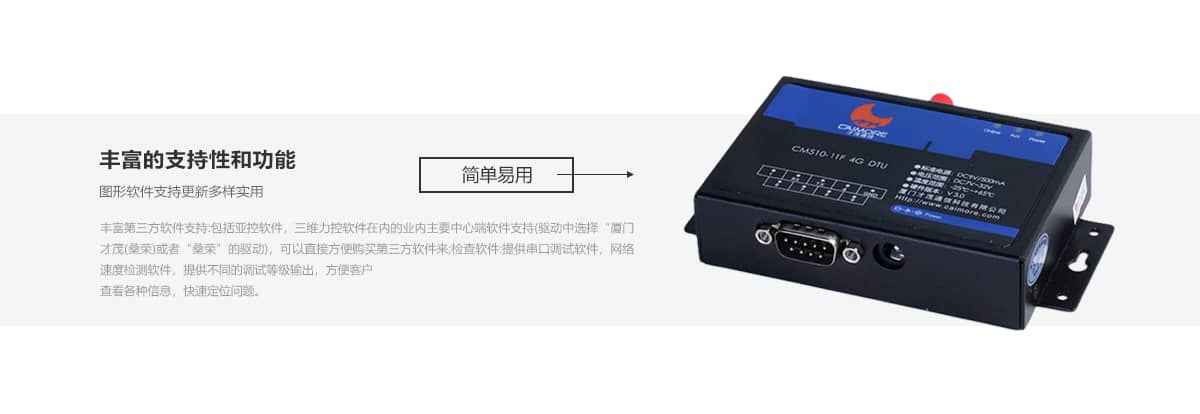

CM510-11X 5G/4G DTU

低功耗全网络传输性能稳定
才茂串口RS232接口CM510-11X 5G/4G DTU ,低功耗,宽温,宽压。全网络传输 超宽电压设计6V~32V 支持多种触发方式 多数据中心同步传输 。采用ARM7工业级处理器和智能三级保护,支持专网VPN/vpdn,支持多中心(最大支持同时4个中心)TCP/UDP透明数据传输,支持休眠功能,支持串口数据自动休眠唤醒、IO电平唤醒,支持各种组态软件,并通过电力3000V电击测试,产品性能稳定可靠。
样机申请

产品特性


厦门才茂CM510-11X系列DTU是一款工业级无线数据传输设备,支持移动、联通

电信运营商的无线网络,可选支持7模4G全网通网络

工业级设计

工业级CPU,工业级高性能高速缓存数据。工业级无线模块,抗干扰强传输稳定。实时操作系统功能,升级UP快。

工业级元器件和强化电路板PCB采用遵循20H和3W原则,确保板材稳定可靠,工业级电源内置电源反向保护和过压过流保护









稳定可靠

三层系统保护,软件保护,内置看门狗,WDT保护。串口E S D保护

应用领域

该系列产品内置了丰富的通信协议库,非常适用于工业现场的数据采集和与远程传输、

设备远程维护与控制、大型设备生命周期管理、各类型通信协议解析和转换等I业领域物联网应用场景。


技术参数

接口类型:

项目

内容

串口

数据位: 8位

停止位:1、2位

校验位:无校验、奇校验、偶校验、SPACE及MARK校验

串口速率:110bps ~ 115200bps

流控位:无流控、RTS/CTS 硬流控或XON/XOFF软流控

指示灯

具有电源POWER、通信ACT及在线指示灯Online

天线接口

标准SMA阴头天线接口,特性阻抗50欧;公司可以选配3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

UIM卡接口

1.8V/3V/5V标准的推杆式用户卡接口,内置15KV ESD保护

电源接口

标准的3芯火车头电源插座





无线参数:

项目

内容

无线模块

工业级无线模块,性能稳定,低功耗,通过FCC认证、CE认证、CCC认证和RoHs认证,抗干扰强,传输稳定。

标准及频段

LTE FDD:B1/B3

LTE TDD:B39/B40/B41

TD-SCDMA:B34/B39(11T不支持)

WCDMA:B1(11T 不支持)

CDMA2000 1X/EVDO:B5(11T不支持)

GSM/GPRS/EDGE:B3/B8

功率等级

Class 4 (2 W @850/900 MHz)

Class 1 (1 W @1800/1900MHz)

EGSM900:+33dBm(Power Class 4)

DCS1800:+30dBm(Power Class 1)

EDGE 900MHz:+27dBm(Power Class E2)

EDGE1800MHz:+26dBm(Power Class E2)

TD-SCDMA:+23dBm(Power Class 3)

UMTS:+23dBm(Power Class 3)

CDMA/EVDO:+23dBm(Power Class 3)

LTE:+23dBm(Power Class 3)

接收灵敏度

2G/3G<107dBm;

LTE:B1<-98;B3<-95;B3<-98;B40<-98;B41<-96;

LTE Test Bandwidth 10MHz





操作系统:

项目

内容

操作系统

采用实时操作系统,实时性强,系统稳定



供电情况:

项目

内容

供电电压

宽电压设计,DC7V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

标配电源

DC9V/1330mA

通信电流

通信时平均电流:60mA@+12VDC

待机电流

待机时平均电流:25mA@+12VDC



物理特性:

项目

内容

外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP41;特别适合于环境恶劣的工业控制领域

产品外形尺寸

100x62x24 mm(不包括天线及固定件,以实际型号为准)

产品包装尺寸

298x226x60mm (以实际型号为准)

重量

0.41kg



温度参数:

项目

内容

工作温度

-30ºC ~+75ºC

储存温度

-45ºC ~+90ºC

相对湿度

95%(无凝结)



产品尺寸

产品尺寸图(单位:mm)

选型指南


  产品型号

 接口类型

支持网络

支持RS232

8,N,1)

支持

RS485

支持

RSTTL

 数据缓存

CM510-11F

RS232 DB9接口

7 模全网通



8K

CM510-11T

RS232 DB9接口

4G/GSM



8K
