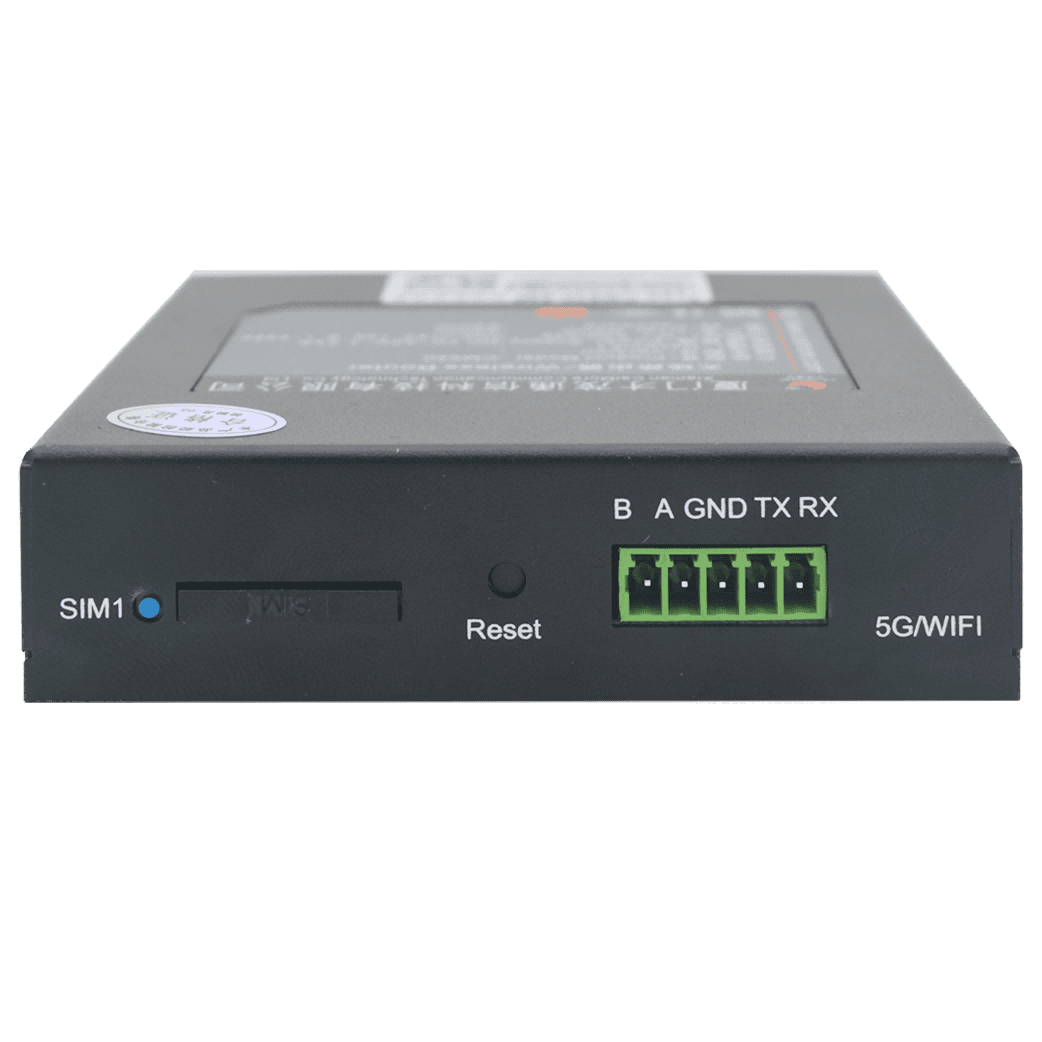

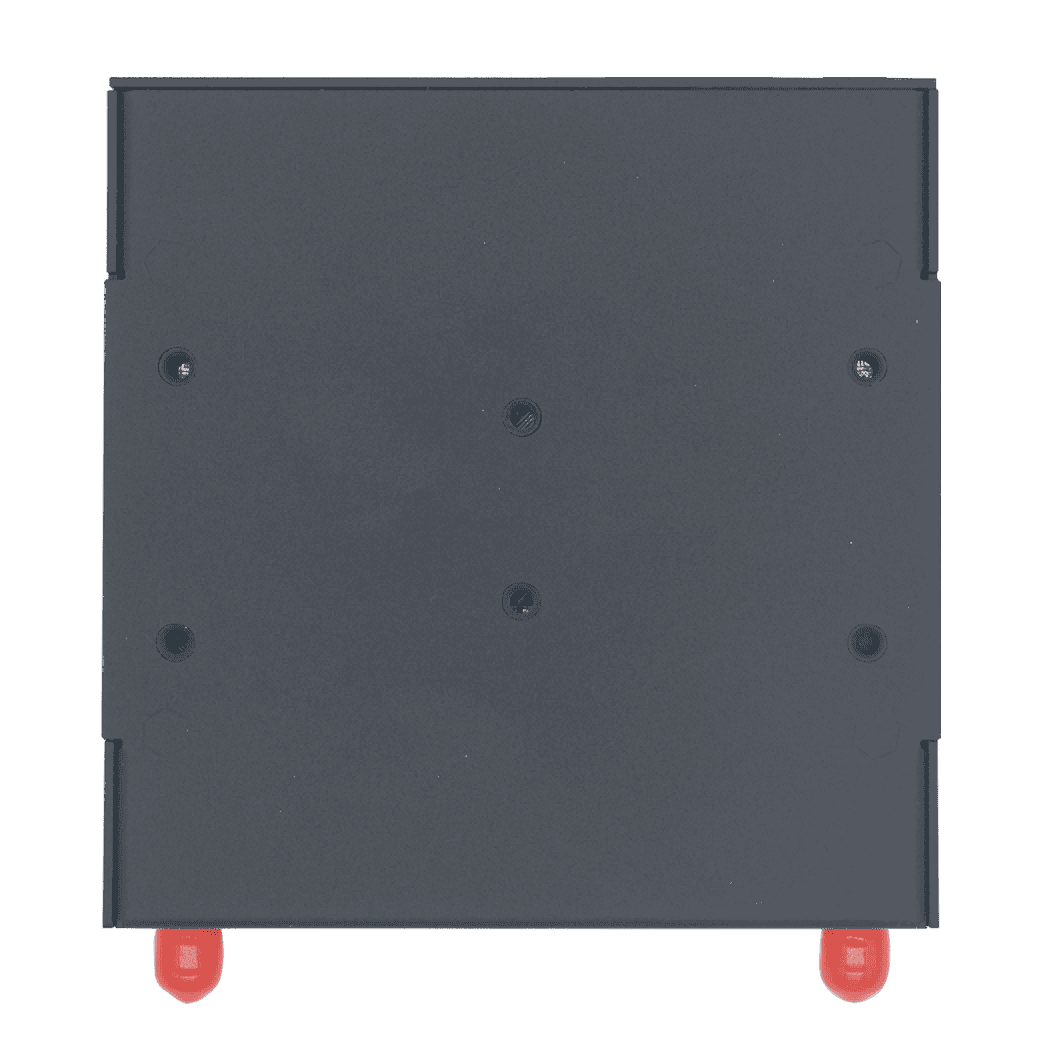

正面图

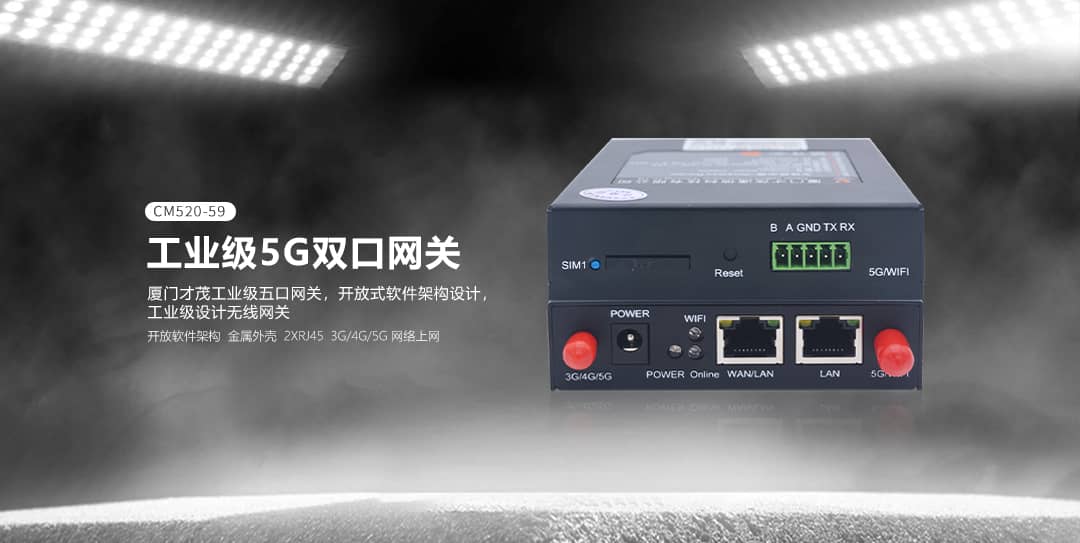

CM520-59 工业级5G双口网关

工业级CPU无线模块强化电路板工业级元器件R16标准5G LAN 技术
才茂CM520-59 工业级5G双口网关,分为常规(可选)和R16(可选)两个版本。带2个以太网 RJ45 接口、支持 2.4GWiFi,设备支持局域网 WIFI 功能和广域网 3G/4G/5G 无线网络功能,同时系统加载了广域网通信 VPN 隧道、WIFI 局域网传输的安全认证等安全功能,实现无线局域网和无线广域网的无缝连接,为用户提供高速、安全、可靠的移动宽带服务。
样机申请

产品特性

CM520-59 工业级5G双口网关



急速5G

快速部署,急速5G,应用广泛丰富,接口经济型




智能防护

三层系统保护(软件保护+CPU内置看门狗WDT保护





硬件升级

性能提升为交互提供最快反应为您定制最好的产品




掉线重连

支持上电自动拨号,自动维护通信链路,保证链路永远在线等功能




可靠稳定

才茂CM520-59采用工业级器件材料,耐高低温(-35°C至75°C)防潮防雷抗电磁干扰,为通讯而生




技术参数

软件规格:

项  目

内  容

网络互联

网络接入

APN、VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAPV2

网络制式

具体参照“无线参数”

LAN协议

ARP、EtherNet

网络协议

IP应用

Ping、Traceroute、DHCP服务器/中继/客户端、DNS中继、动态域名DDNS、Telnet、SSH、HTTPS、TFTP、FTP、SFTP

IP路由

静态路由、动态路由

网络安全

防火墙

全状态包检测(SPI)、防范拒绝服务(DoS)攻击

过滤多播/Ping数据包、访问控制列表(ACL)

NAT、PAT、DMZ、端口映射、虚拟服务器

多级用户

用户分级管理

AAA

本地认证、Radius、Tacacs+、LDAP

数据安全

IPSec VPN、OPENVPN、CA(可自动申请)

可靠性

备份功能

VRRP,接口备份,双SIM卡备份(可选)

链路在线检测

发送心跳包检测,断线自动连接

内嵌看门狗

设备运行自检技术,设备运行故障自修复

WLAN(可选)

协议标准

IEEE802.11ac/a/b/g/n

安全特性

开放系统、共享密钥、WPA/WPA2认证,WEP/TKIP/AES加密

工作模式

AP、Client工作模式

网络管理

配置方式

本地或远程HTTPS、Telent、SSH方式

升级方式

本地或远程日志输出、日志掉电保存

短信功能(可选)

状态查询、配置、重启

按需拨号

数据激活、短信激活、定时上下线

网管功能

SNMP

DM

集中管理,批量配置

网络诊断

Ping、Traceroute、Sniffer(网络抓包工具)

开发平台

支持多种平台

(可选)

Python开发,实现客户定制开发

亚马逊AWS

腾讯云

电力云平台

阿里云等IOT云平台

工业协议

支持多种工业协议

(可选)

Modbus TCP

Modbus RTU

EtherNet/IP

Modbus TCP Slave等

硬件规格:

项  目

内  容

以太网口

2个10/100M Base-T 以太网口,Ethernet IEEE 802-3,802-2;

内置 1.5KV 电磁隔离保护

WAN 口

1路Wan口,可以切换为Lan口,支持多种有线宽带联网方式;

LAN口

默认2路LAN口(可设置成1个WAN口1个LAN口或者2个LAN口),内置1.5KV电磁隔离保护

端子串口

1路 RS232 串口(可以选配为RS485功能,采购时需加以说明)

数据位:7、8 位

停止位:1、2 位

校验位:无校验、奇校验、偶校验

串口速率:300bps ~ 4000000bps

流控位:无流控、硬流控或软流控

3G/4G/5G

天线接口

标准 SMA 阴头天线接口,特性阻抗 50 欧;可选配

3M/5M/10M/15M的天线延长线,满足客户的不同使用场合需要

WIFI

天线接口

标准SMA阴头天线接口,特性阻抗50欧

定位(可选)

可选配GPS和北斗定位

UIM 卡接口

1.8V/3V/5V 标准的推杆式用户卡接口(大卡尺寸),内置 15KV ESD 保护

电源接口

标准的圆形电源插座

指示灯

POWER、ONLINE、WIFI指示灯

RESET 按键

复位按键,恢复出厂设置

无线参数

项  目

内  容

无线模块

采用工业级无线模块

标准及频段

(SA/NSA频段)

5G NR:n1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

标准及频段

(TDD频段)

LTE TDD: 2600/2300MHz

UMTS: 2100/900MHz

GSM: 850/900/1800/1900MHz

RxDiv Band:UMTS 2100/900MHz

标准及频段

(FDD频段)

LTE FDD: 2600/2100/1800/DD800MHz

UMTS: 2100/900MHz

RxDiv Band:UMTS 2100/900MHz

编码方案

NR/LTE/UMTS/HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM

通信带宽

(5GSA/NSA)

5G NR: DL 3.4Gbps, UL 350Mbps

通信带宽

( TDD频段)

LTE TDD:DL 68Mbps/UL 17Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

通信带宽

( FDD频段)

LTE FDD:DL 100Mbps/UL 50Mbps

DC_HSPA+:DL 42Mb/s(Category 24)

HSPA+:DL 28Mb/s(Category 18)

HSdPA:DL 14.4Mb/s(Category 8)

HSUPA+:DL 5.76Mb/s(Category 6)

WCDMA CS:UL 64kbps/DL 64kbps

WCDMA PS:UL384kbps/DL384kbps

发射功率

LTE:23 dBm WCDMA/HSDPA:24dBm

接收灵敏度

<-109dBm

功能支持

支持数据、语音、短信和传真

WiFi参数

项  目

内  容

WIFI 模块

采用芯片内嵌 WIFI 模块,高集成,稳定性好

WIFI 标准

支持 802.11 b/g/n 标准,速度支持 6M/9M/12M/18M/24M/36/48/54Mbps 最高可达 300Mbps

加密方式

支持 WEP、WPA 和 WPA 2加密,内置 802.11I 4.0TKIP、AES 和

CCMP 等硬件安全引擎

AP 方式

支持 AP、中继模式

传输距离

室外无阻拦,室外覆盖范围可达 150 米

硬件系统

项  目

内  容

CPU

工业级高性能嵌入式处理 CPU,主频 650MHz

MMU

CPU带MMU内存管理单元,可以防止内存溢出导致系统的异常

FLASH

16MB有足够大的内存来存放程序和数据(可扩展)

 SDRAM

128MB有足够大的缓存来提高系统运算速度(可扩展)

供电情况

项  目

内  容

供电电压

宽电压设计,DC 6V到DC32V电源都可以直接给设备供电;同时内置电源反向保护和过压过流保护

标配电源

DC9V/1.33A

通信电流

通信时平均电流:390mA/9VDC;

登网瞬间峰值电流:1.0A@+9VDC

待机电流

待机平均电流:<200mA@+9VDC

温度参数

项  目

内  容

工作温度

-35 ºC ~+75ºC

扩展工温度

-40 ºC~+80ºC

储存温度

-40~+85ºC

相对湿度

95%(无凝结)

EMC指标

项  目

内  容

静电

EN61000-4-2,level3

辐射电场

EN61000-4-3,level3

脉冲电场

EN61000-4-4,level3

浪涌

EN61000-4-5,level3

传导骚扰

EN61000-4-6,level3

工频磁场

EN61000-4-8,水平方向/垂直方向400A/m(level3)

物理特性

项  目

内  容

外壳

采用金属外壳,防辐射,抗干扰;外壳和系统安全隔离,防雷设计;符合电力安规要求;防护等级为IP30;特别适合于环境恶劣的工业控制领域

产品外形尺寸

92*89*25mm(不包括天线及固定件)其他产品尺寸参照附录

产品包装尺寸

350*215*88mm

重量

0.24kg

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

产品认证

项  目

内  容

国内认证

工信部进网许可证、3C、EMC、铁道部CRCC认证、摩尔高低温检测

国外认证

CE、FCC、E-mark、ROHS认证




产品尺寸

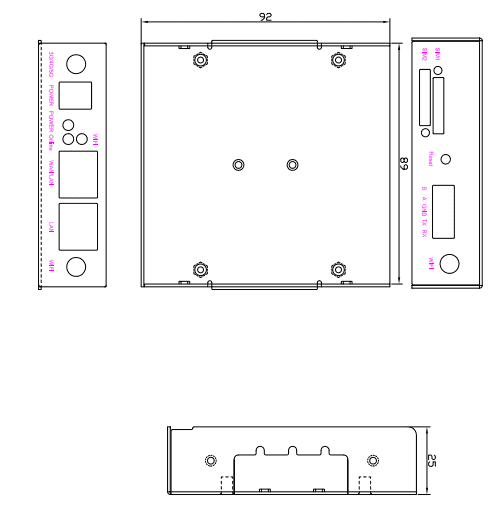

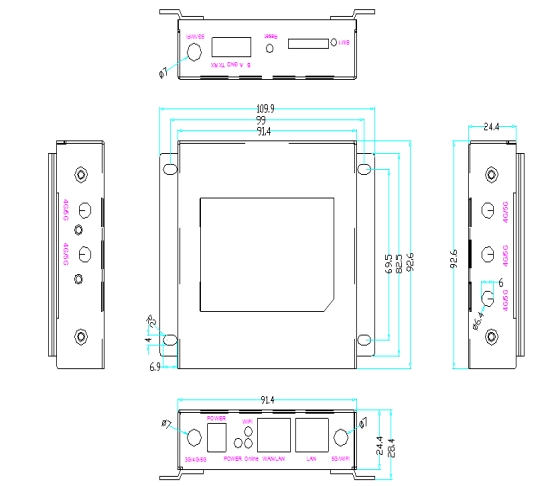

CM520-59 工业级5G双口网关产品尺寸图(单位:mm)

CM520-59 工业级5G双口网关 产品尺寸

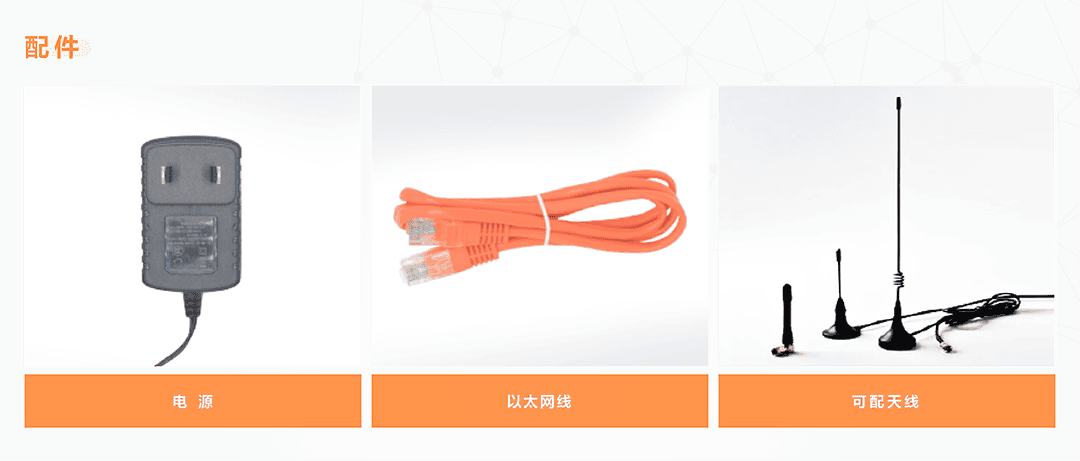

CM520-59 工业级5G双口网关 产品配件

选型指南

产品型号

接口类型

支持网络

支持RS232

支持RS485

SIM卡

CM520-59F

网口、端子

2G/3G/4G

可选配

单4G模块单卡

CM520-59FS-GC

网口、端子

2G/3G/4G/5G

可选配

单5G模块单卡

CM520-59FB

网口、端子

2G/3G/4G

可选配

单4G模块双卡

CM520-59FBS-GC

网口、端子

2G/3G/4G/5G

可选配

单5G模块双卡


应用方案

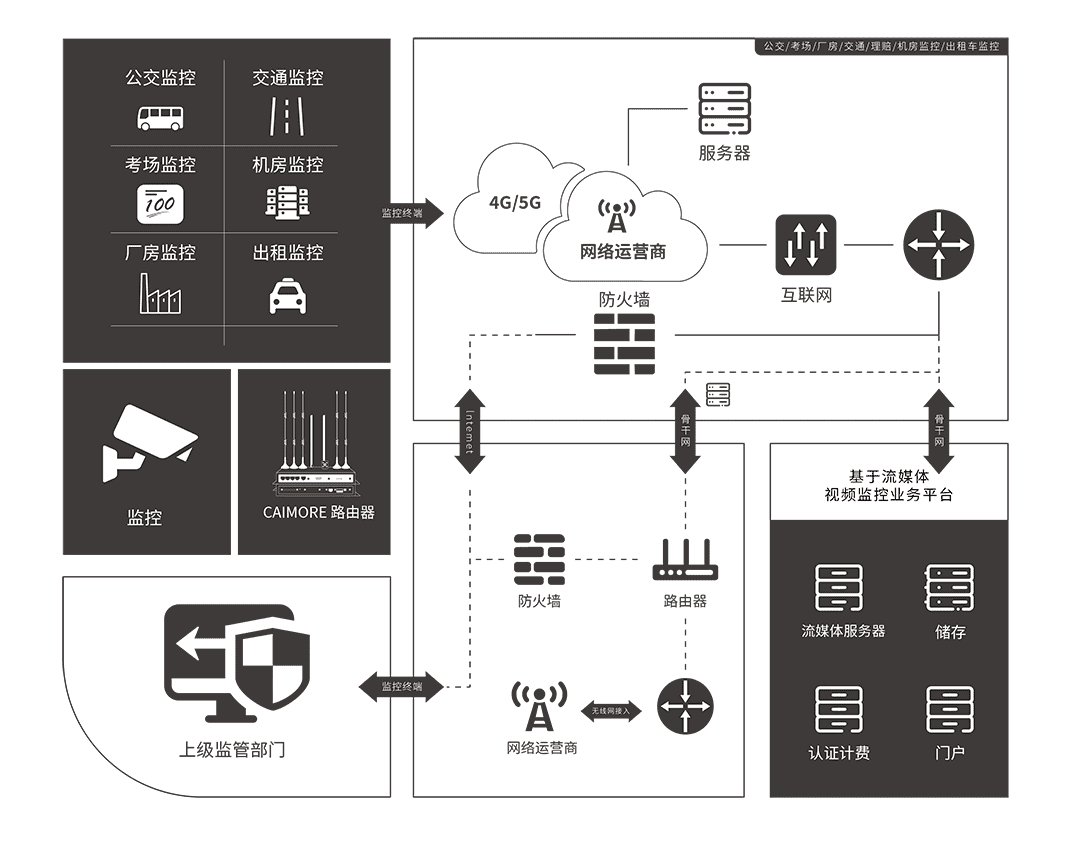

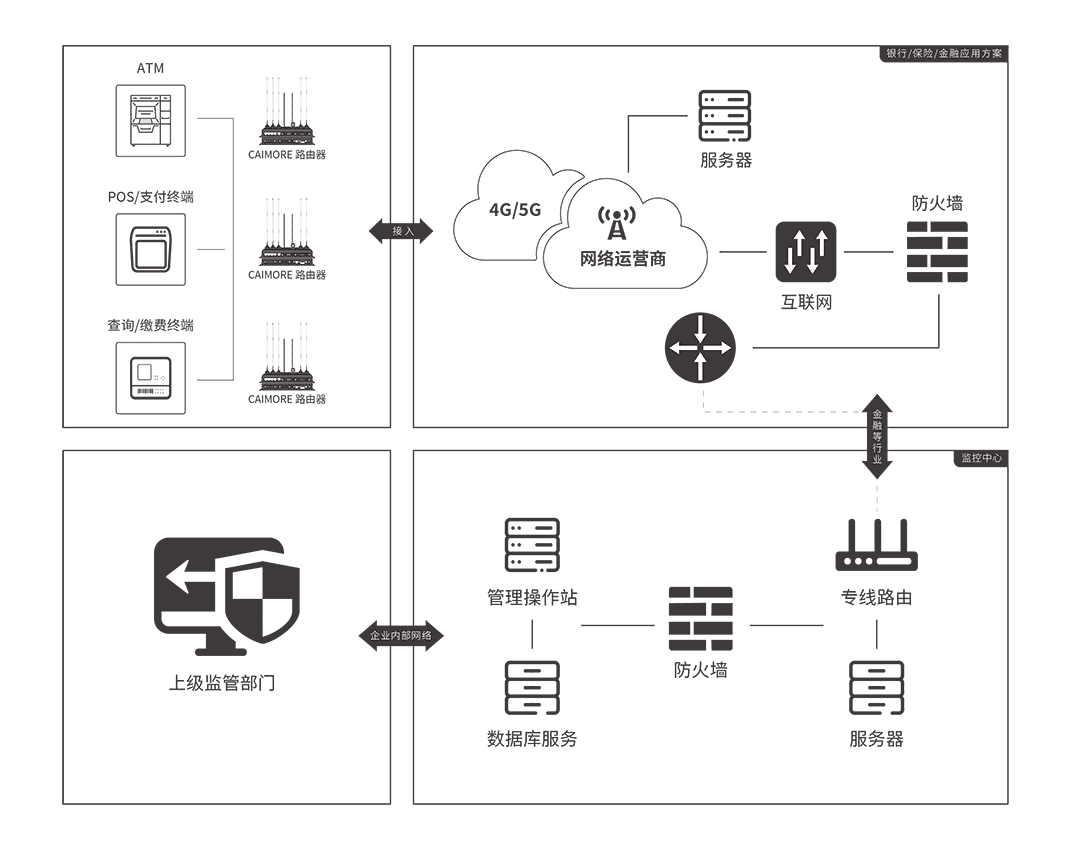

CM520-59 工业级5G双口网关应用方案
