▋行业背景

随着汽车保有量的不断增长，驾驶人员的培训考试市场也迅速增长，传统的驾考科目三考试系统主要以在考试线路沿途布设大功率WIFI 基站来传输车载监控信息的传输，存在基站布设成本高、施工周期长、维护成本高等问题，随着市场的发展问题日益突出，部分省份的交管部门要求科目三考试必须有多条备份线路，这样建设成本就更高了，因此才茂公司推出基于 4G/5G 网络智能驾考系统科三考试无线联网解决方案，不仅大大降低了驾校的运营成本，而且还能实现智能化监考，受到驾校系统的欢迎和广泛认可。

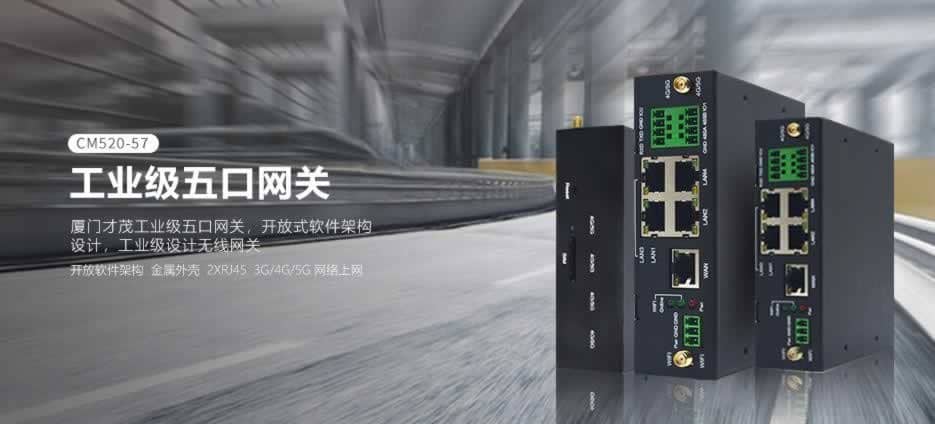

 才茂结合驾考系统的特点，采用工业级路由器CM520 系列产品， 构建一整套基于VPN 技术的驾考监控系统整体解决方案，实现与驾校考试中心、交管监控中心的无缝连接，实现驾考系统的网络化、智能化。

▋科目三智能驾考系统方案介绍

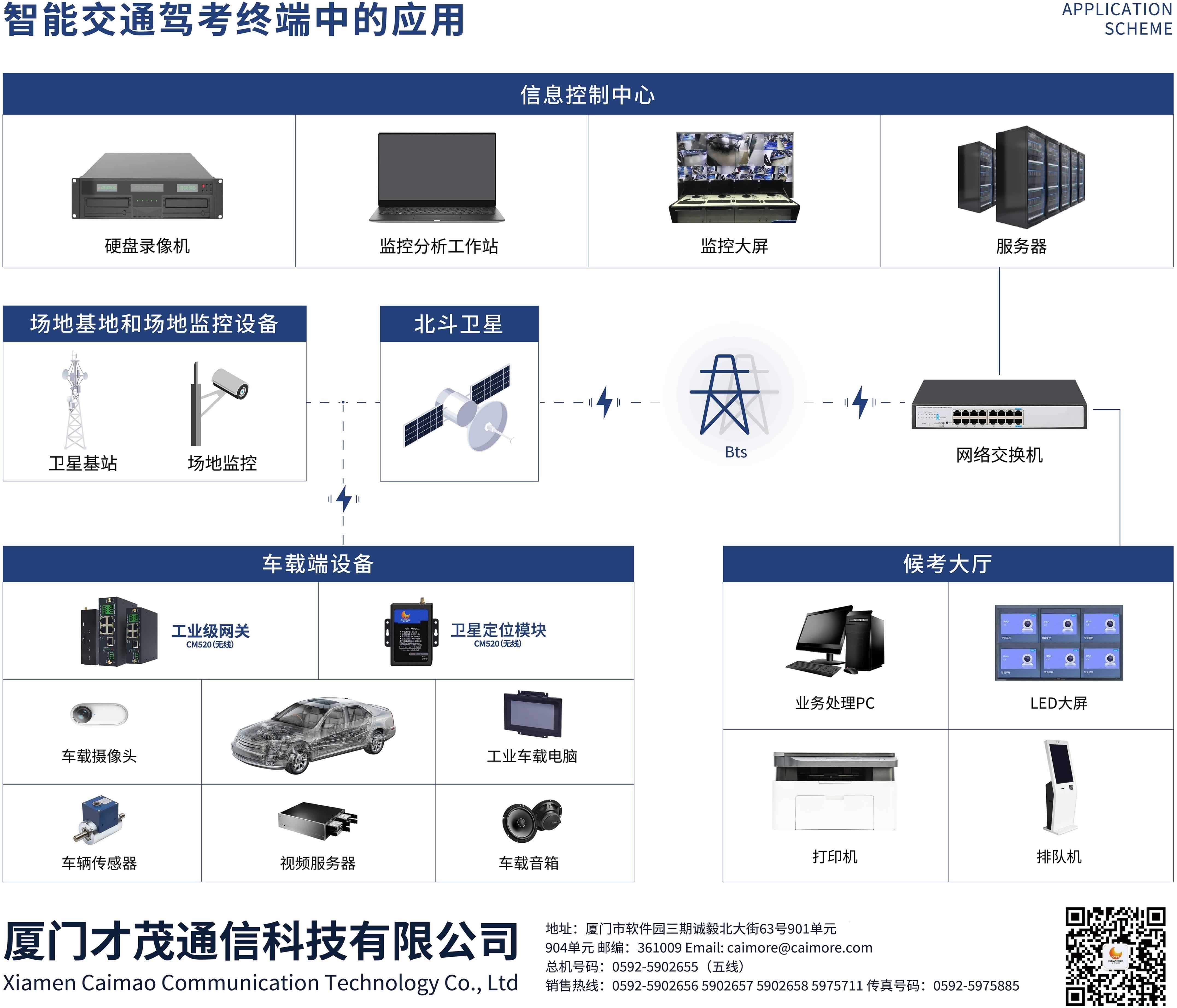

科目三智能驾考系统主要由数据采集端、网络传输端和数据中心端三部分组成。数据采集端主要由车载系统组成，用于实时监控、采集当前行车数据：系安全带、准备起步、夜间行驶、变更车道、掉头路段、超车路段等多种信息。网络传输端由工业路由器通过 4G/5G 无线网络连接数据中心，与数据中心防火墙搭建 VPN 加密隧道，使得数据中心服务器可随时通过VPN 加密隧道访问车载系统，实时传输/备份数据、影像。从而有效地实现双端互通，保证了数据的安全性，实时性，完整性。

1. 车载分系统：安装在考试车上，由北斗驾考终端、音视频设备、车载工控机、指纹机等设备组成，其中北斗驾考终端是核心设备，用于测量车辆的精确的位置信息，北斗驾考终瑞采用高精度 RTK 技术及快速定向技术，验出车辆的高精度位置、速度、方向等数据：在此基础上，融合员性 IMU 测量单元的数据，可有效提高恶劣环境下北斗高精度定位定向接收机的抗干扰能力，准确测定考试车辆的运动姿态。北斗驾考终端通过接入的虚拟传感器和考试评判软件可实时报告考 试项目的结果，这些结果一方面通过语言播报对驾驶人进行提醒，另一方面通过串口或网络传输给车载工控机：车线工控机上装载有考试管理软件和视频处理软件。考试管理软件对考试的过程和考试的项目计划及考试人员的身份进行管理。视频处理软住处理并压缩车内驾驶人的视频图像。这些数据和视频信息除了存在车载工控机内，还通过车载无线 4G/5G 网络实时传送至考试中心。

2. 考试监控中心：由计算机、北斗差分基站，有/无线网络、大屏幕 显示等设备构成。考试监控软件运行在计算机上，全面管理驾考全过 程，管理并维护所有分系统，并为公安交管监管系统的接入提供标准 接口。北斗差分基站广播高精度的差分修正信息，通过无线 4G/5G 网 络传至车载分系统的北斗驾考终端，使北斗的定位精度提高到 2cm 内， 完全可以满足驾考评判的要求。考试监控中心接收车载分系统传送的 考试过程和评判结果数据，结合视频数据对考试的过程进行监控。在 有疑义时可对数据进行追溯和回放。考试中心与公安交管部门通过光 纤专网连接，监管部门可实时观测和查询考试情况，实现完全的无缝 对接。

3. 无线 4G/5G 网络：是连接车载分系统和考试中心的纽带，根据场地不同，考试科目不同，无线网络可选择公共平台 4G/5G 网络，也自己建设选用WIFI 方式。为了保障北斗差分信息的有效传输，有的场地还建设了独立的无线数据传输网络。通过这些网络在车载端与中心端与中心端建立了联系，实现了车上无考官，考试可视化。

4. 测绘分系统：包括测绘基准站、测绘移动站、后处理软件、测绘量具等构成。该分系统一方面完成场地图的测绘，另一方面完成虚拟传感器标识测绘，同时还完成考试车辆的轮廓测绘。测绘精度越高自动评判的准确度就越高。测绘分系统是整个考试系统的保障系统，用于建立场地、虚拟传感器、车辆轮廓三者的空间关系。

▋科目三智能驾考系统方案优势

1、实时性：车辆在考试场地行进过程中即可将车内的视频和数据实时传回监控中心，保证监考人员快速知道考试现场情况，及时做出判断；

2、漫游性：无线信号由于受场地各种因素的影响，项目场地分散等原因通常无法通过一个中心基站覆盖全场地，需要架设多台基站进行场地覆盖。车载设备在不同中心基站之间可以快速切换，系统可以做到无缝切换，可谓零漫游从而保证图像传输的连续性，保证视频的流畅和完整；

3、稳定性：系统设备均是工业级产品，适应高温、低温变化，防尘、防水、防震等，很大程度上减少了外界因素对系统正常运行造成的影响，使系统具有更高的稳定性；

4、灵活性：场地新增考试车辆只需要增加车载设备，即可轻松接入考试系统网络中，系统扩容性强。

5、成本低：使用科目三智能驾考系统，可以有效的降低相关单位的设备成本，维护成本，提升管理人员的工作效率。

6、易维护：通过云服务器安装上云助手，搭配设备快线可对现场设备进行统一管理，远程维护、配置和升级，大大提升了设备维护效率。

▋系统核心产品优势

v 支持虚拟数据专用网（APN/VPDN）。

v 支持VPN 加密技术，实现与驾考中心和交管中心的数据无缝对接， 保证数据的安全性；

v 支持以太网数据通信和路由转发，同时也支持串口 TCP/UD 透明数据传输或者串口配置。

v 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。

v 支持定时上线下线功能，可以设置设备在某段时间内上线和某个时间内下线，支持动态路由和静态路由。

v 支持QOS 带宽管理，支持定时开关机功能。

v 支持端口映射NAT 功能，如SNAT，DNAT。

v 支持动态DDNS：支持花生壳、88IP 和dyndns 域名服务商，支持DMZ 主机。

v 方便的WEB 配置，支持远程WEB 管理。

v 支持串口本地软件升级。

v 支持SNMP 远程管理，支持如影随形。

v 支持TFTP 软件远程升级 支持实时时钟。

▋应用意义

随着公安部 123 号令的颁布，以及驾考系统接入机动车驾驶人考试监管系统。驾考系统对网络的可靠、实时性、安全性与稳定性的要求更加严格。同时，智能驾考是相对于传统的监考官陪驾式监考而言的一种现代化新型驾考方式，智能驾考相比于传统的陪驾监考式的驾考方式，体现了很大的进步性。
