工控机在充电桩系统的应用方案

系统概述

我国政府顺应时代发展，超常规地、大力发展电动汽车产业，由此带动了新能源电动汽车充电桩项目的蓬勃兴起，在国内各地电动汽车充电站纷纷涌现！充电桩是电动力车的电站，其功能类似于加油站里面的加油机。每个充电桩都装有充电插头，充电桩可以根据不同的电压等级，为各种型号的电动车充电。

充电桩采用交、直流供电方式，需要特制充值卡刷卡使用，其首要功用是数据收集、充电操控、计价结算、数据传送、参数设置、显示和操作，其次是广告、宣传功用。在充电桩系统中，控制器与充电单元用串口链接，完成对轿车电池的电量检测、充电操控；与读卡器用串口链接，完成刷卡花费；与打印机用串口链接，完成打印单据。

系统要求

实现车主对充电桩自由操作，包括检测汽车电量以及对汽车进行充电，同时可通过自助充值卡进行刷卡充电并打印单据。

1、根据需求和使用环境，机箱选用铝合金面板+钣金后盖制造，具有坚固、抗振性能好、散热快、防尘防溅等特色，面板直接用铝合金拉丝纹或细砂纹，银灰色氧化处置，在阳光下不吸热，避免夏天内部温量散不出去。操控器采用嵌入式装置，需求前面板到达IP65防护，后盖能够有恰当的散热孔。

2、充电桩网点一般数量较多且分散，维护成本较高，所以要求产品具有较高的平均无故障运行时间。

3、选用高亮度、宽视角的工业显示屏，保证用户和操作员在户外可视界面。

4、选用高品质电阻触摸屏，能够在频频运用和多尘埃环境下不失灵，而且能在外表划伤的情况下能持续作业，实现车主自由对充电桩进行操作。

5、具有FLASH或CF卡存储介质，可安装操作系统和存放广告内容。

6、可灵活外接读卡器、打印机、电度表等设备，要求产品具有多串口和CAN通讯，实现自助刷卡充电以及花费单据打印。

系统描述

充电桩的控制器主要由CM580-26F来完成，车主可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等，实现自助刷卡充电、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。

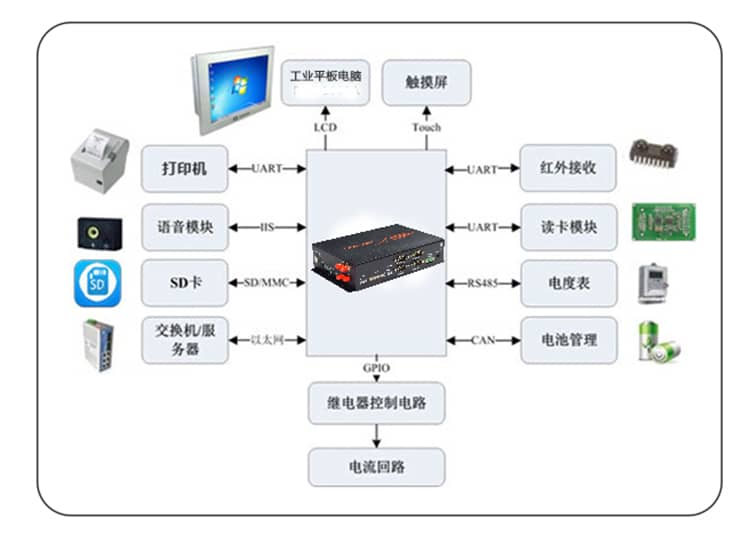

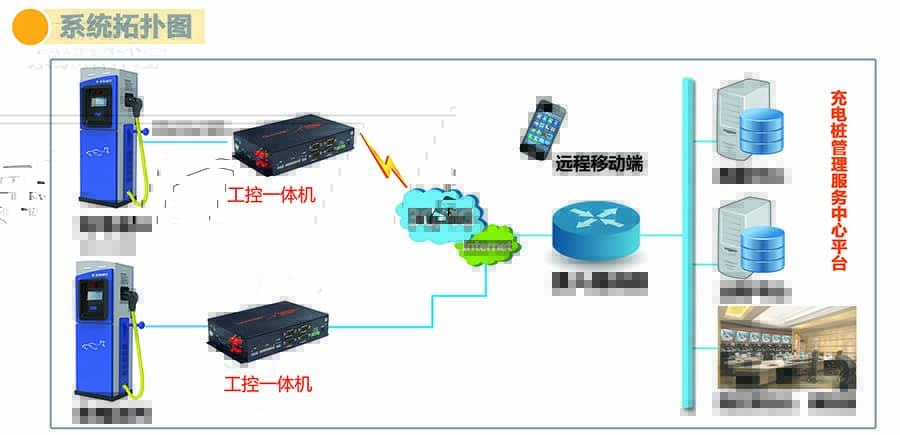

系统框架

系统优势

CM580-26F采用无风扇设计，具有稳定、坚固、可靠等特点，能便捷地实现自由充电操作，并且能实时采集现场各类充电参数，准确地在触摸屏上显示并对数据进行管理。

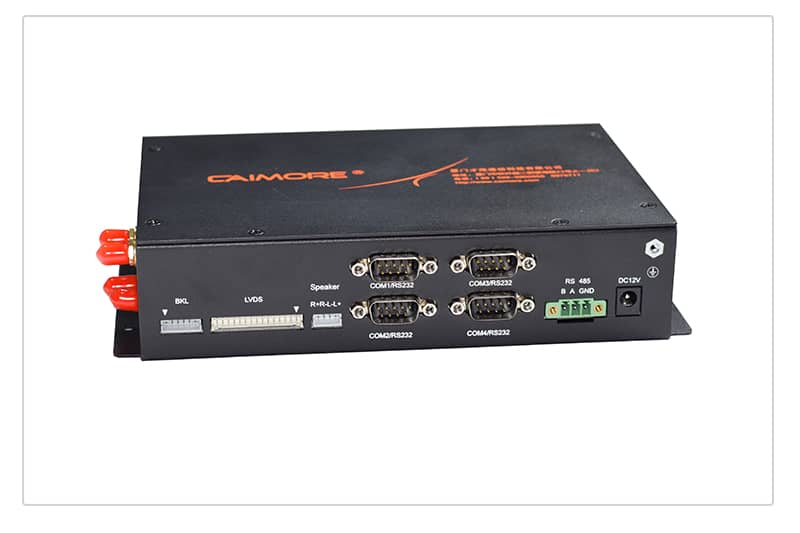

CM580-26F产品特性

1、全部采用工业级器件和部件，整机具有高抗振、防尘、发热量低等特点，环境适用能力强。

2、紧凑&无风扇设计，有效延长产品使用周期，降低维护成本。

3、采用Freescale Cortex™-A9架构四核64位处理器（IMX6Q），主频1.2G

4、1个千兆以太网卡、4个USB接口、4个RS232接口，DDR3最大支持2-16GB。

5、宽温宽压设计，满足工业环境需求。

6、支持选配WIFI、4G通信。
