基于4G工业路由器公交车wifi运营方案

时间:2016-11-30 来源:本站原创

简述

公交车WIFI系统,软件与硬件综合一套WIFI广告运营系统,最近几年各地都有试点,2015年开始在多地城市公交车都上WIFI运营系统,那么如何搭建公交车WIFI系统,搭建一个公交车WIFI广告系统需要终端设备与软件,我们根据实际项目,分析我们所需要的公交车WIFI运营系统,建一个用户体验好的公交WIFI信号覆盖系统.





项目分析:

1.应用场地,应用场景是公交大巴或汽车,是在一个可移动环境

2.人数需求:50-100左右,

3.环境情况:汽车内部,高温与低温,移动同时带震动.

4.应用管理:如何远程监测与管理,同时广告与内容更新等



      根据以几个点问题我们可以分析出,一个WIFI终端针对汽车使用的设备.还有套可以远程的监测管理,同时可以更新内容与广告的系统.

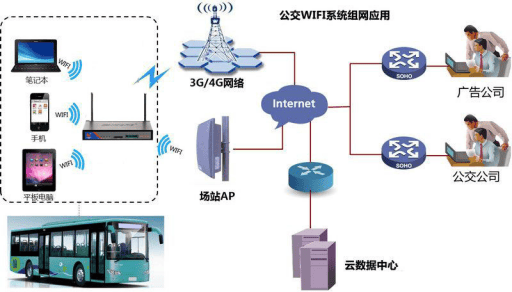

系统组成

硬件终端

1.公交WIFI路由器: CM520-8XX (针对公交车环境采用工业级WIFI路由器)



软件系统

2.WIFI运营系统






其它需求:两张SIM卡  4G网络(一张也可以) 独立服务器或是云服务器





项目实施

WIFI终端布署安装 和WIFI运系统搭建





WIFI终端布署安装

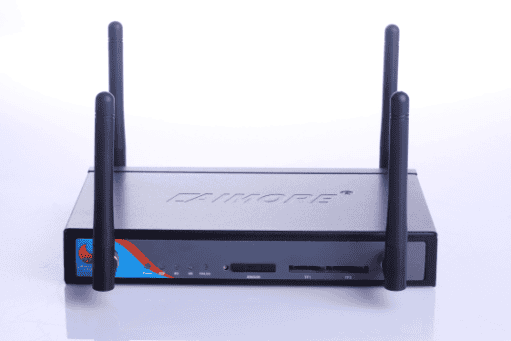

1终端公交车WIFI路由器 CM520-8XX路由器, 为什么选则这个,因为根据我们现场环境分析,同时应用需求,CM520-8XX是可以达到这个目标.

CM520-8参数简述

1.本地存储:匹配大容量本地存储空间,高效对接广告推送。

2.防震:针对公交车的移动应用,专项进行防震设计.
3.宽温:宽温设计(-35~+75ºC),耐受高温、低寒,确保可靠工作。
4.易于部署:体积较小,便于车上安装。
5.取电便捷:宽电压设计(DC5~35V),可以通过公交车车载电源直接供电。





配置终端

在安装路由器之前我们还需要,对路由器进行配置和测试,保正它不会出错.

1.把对应4G卡(SIM卡)或是3G卡放路由器前端的卡槽中.

2.通过电脑或是笔记本用网线连接路由器进行初次配置.这里配置可以根据CM520-8XX说明进行相应配置.步骤不多,操作起来很快.

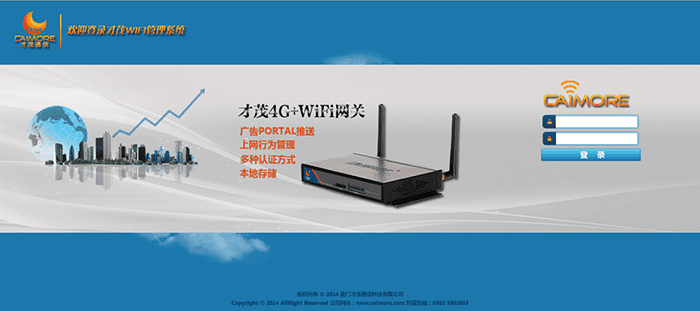

图片配置1参数配置





图2配置无线配置









图3用户数配置







终端安装

分析布署位置

1.信号复盖分析,WIFI信号稳定,同时信号强度的最佳位置是公交车中段,这前后乘客都可以得一个非常强的信号.,
2.取电分析,路由器采用公交车上电,所以必需取电方便,车头取电是快捷.同时安装便(其它公交车有不同点)

根据信号和用电,还布置位置,综合分析,把路由器布署在车前端,是一个比较方便同时也相对安全稳定的位置..

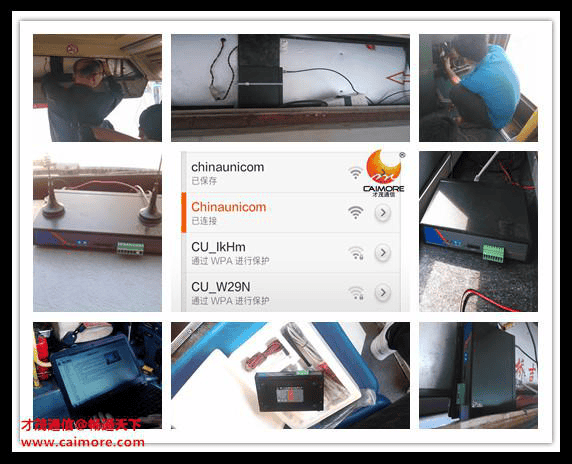

安装
    安装相对简单,采用CM520配套路由器导轨固定片把路由器固定在固定片上,在用螺丝锁住.





搭建WIFI运营系统

所需:服务器, WIFI广告管理系统



服务器
硬件置:两核,2G内存,硬盘:40G(基本配置)
环境配置:Windows Server 2008 ,net framework 4.0,IIS7.0 ,mssql2008

注:基于成本和安全稳定考虑可以采用云服务器相对会比较好,无论是安全还是稳定,或是成本上,云服务器都是一个不错有选择





WIFI广告管理系统

1.系统的搭建,则可以根据WIFI运营系统的说明来搭建和配置.

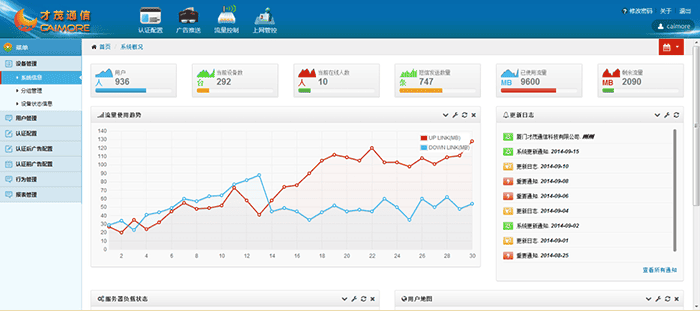

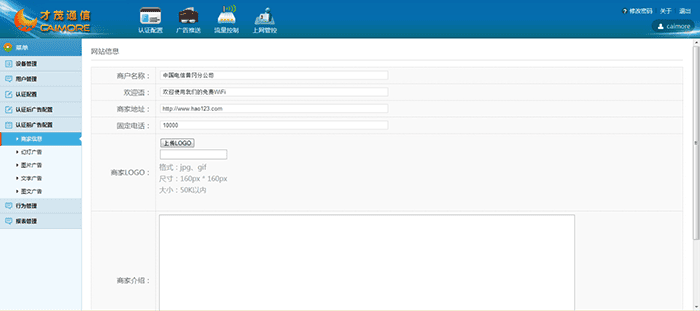

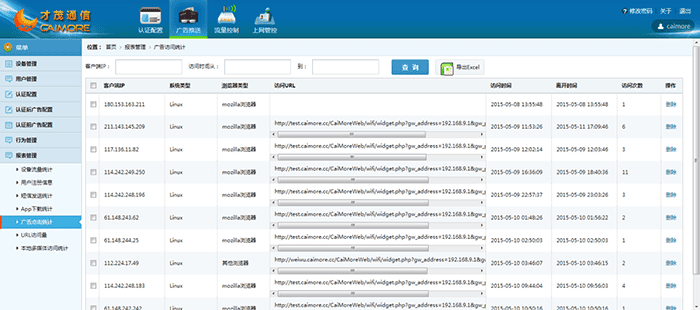

2.搭建完后,登入WIFI运营系统配置与路由器终端关联,如果关联起来,就进行广告更新,数据统计,分析等.



这个方案可能有的地方相对会比较不足,或者有的地方需要改进,大家也可以直接指导出来,这样会相对比较我们去改进方案。
