基于4G DTU 生猪养殖环境监控系统方案

时间:2016-09-08 来源:本站原创

一、概述

    现在养猪业是我国农业中的优势产业,在农村经济中占有重要地位,不仅满足了人民的消费需求,而且为农民增收、农村劳动力就业、粮食转化、推动相关产业的发展做出了贡献。随着国民经济的发展和科技水平的提高,特别是在市场经济的推动下,我国养猪业迅速从传统饲养方式向现代饲养方式转变。
    在养猪业逐渐从传统的农户散养、养猪专业户的作坊式养猪方式,发展成集约化、工厂化的养猪方式过程中,集约化程度的提高必须有现代化的养殖技术和管理信息系统作为保障,以降低成本,提高产出。同时,猪肉的质量和安全性也是政府和养殖企业关注的核心问题之一。





二、系统组成设计

智能监控终端

是畜禽规模设施养殖远程网络化环境智能监控系统中最基本的单元设备,其主要任务是采集并自动发送养殖设施内的环境信息,并执行监控中心下达的指令,控制执行设备的执行。此外智能监控终端具备极高的扩展性,根据用户具体需求,可连接多种传感器,多套执行设备。
Ÿ

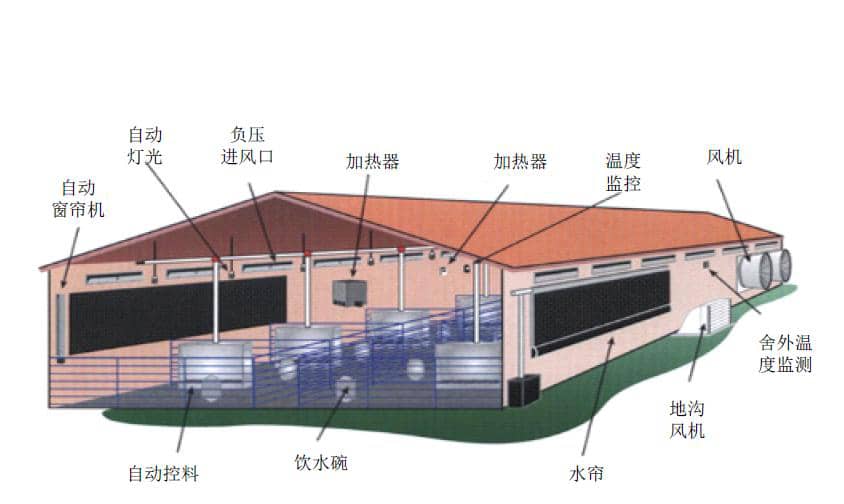

(一)每一独立的圈舍(500平方米内)至少安装4个无线温湿度传感器测点终端,两个无线氨气传感器,两个无线硫化氢传感器,两个无线二氧化碳传感器,测点终端安装的位置不得低于高度的2/3位置。(两个终端测试取平均值更为科学、准确)

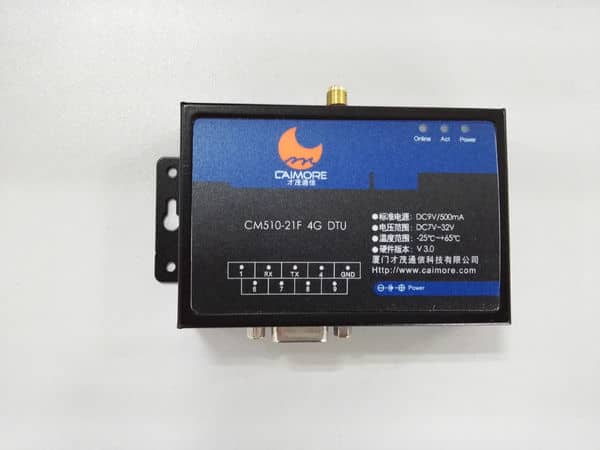

(二)每500平方米面积至少安装1个4G DTU监测控制终端,每增加300平方米面积至少增加1个测点终端,不足500平方米的按500平方米计算。DTU监控终端安装的位置不得低于高度的1.3米位置。

(三)每三个圈舍至少应当放置一个可移动的测点终端。也可以根据客户需求定制布点方案。



监控中心

实时接收、存储、处理监控终端发来的数据,通过环境智能调控系统判断执行设备是否打开,将指令发监控终端。中心站由一台工控机组成,当监测多个养殖设施时需要增加服务器,增加系统的稳定性。

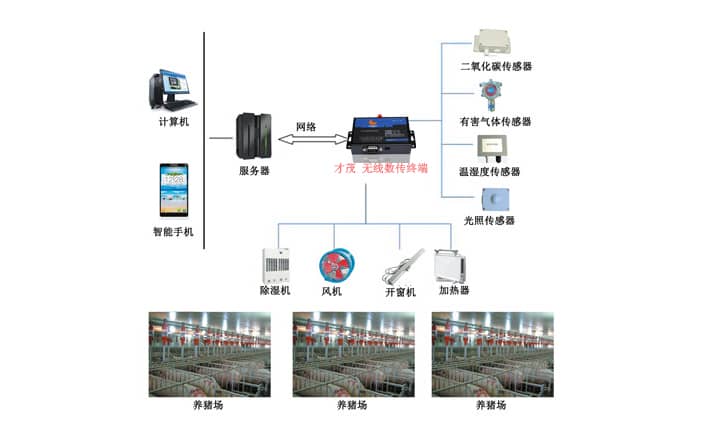

三、系统拓扑图(参考)





四、系统优势

实时采集   可连接多种传感器,实现养殖设施内温度、湿度、氨气、二氧化碳等要素实时 采集;

远程传输   可兼容多种有线、局域无线、广域无线通讯方式,实现数据的远程无线传输;

智能控制   监控终端可连接多种传感器,一个监控中心可连多个监控终端,系统扩展极其容易;

扩展性高Ø 以采集的信息为依据,可实现执行设备的自动打开/关闭,也手动控制。











、系统功能

1.TCP透明数据传输和UDP透明数据传输;支持多种工作模式

2.支持虚拟数据专用网(APN/VPDN)

3.支持双数据中心备份及多数据中心(8个)接受数据,最大支持发送中心达256个

4.智能防掉线。支持在线检测,在线维持,掉线自动重拨,确保设备永远在线

5.远程唤醒:支持短信、语音、数据等唤醒方式以及超时断开网络连接

6.支持固定IP通信方式;支持DDNS动态域名通信方式

7.支持短信远程配置,远程控制;支持短消息告警

8.丰富接口:提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口接口,全接口支持。

9.完善的网络支持:提供包括2G网络(GSM网络),2.5G网络(GPRS网络),2.75G网络(EDGE网络),3G网络(WCDMA网络、EVDO网络、TD-SCDMA网络),4G网络(HSPA+网络、LTE网络),全网络的产品支持。

10.数据包传输状态报告

11.标准的AT命令界面

12.可以用做普通拨号MODEM

13.支持串口软件升级
