嵌入式工控机应用于激光打标机应用方案

时间:2021-11-23 来源:本站原创

概述:

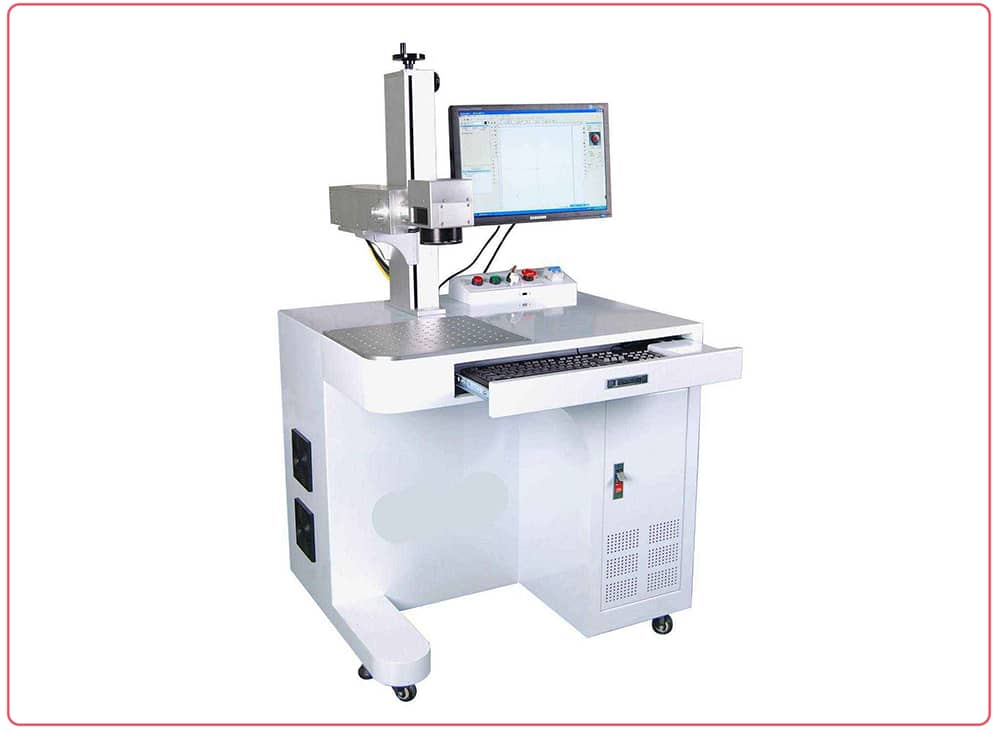

激光打标机现已被运用到许多行业的产品打标当中,激光打标机应用非常广泛,比如它以自身无污染、防伪和低廉的维护费用等独有的优势,来替代"点阵式墨水喷码机"在高速运转的流水线上不停顿、无接触地为每件产品标注不同的编码信息。尤其是激光通过灼烧后,效果独特、不可涂改、无法仿造,具备很强的防伪功能,被广泛应用在食品、日化、医药、通讯器材等产品的生产线上。

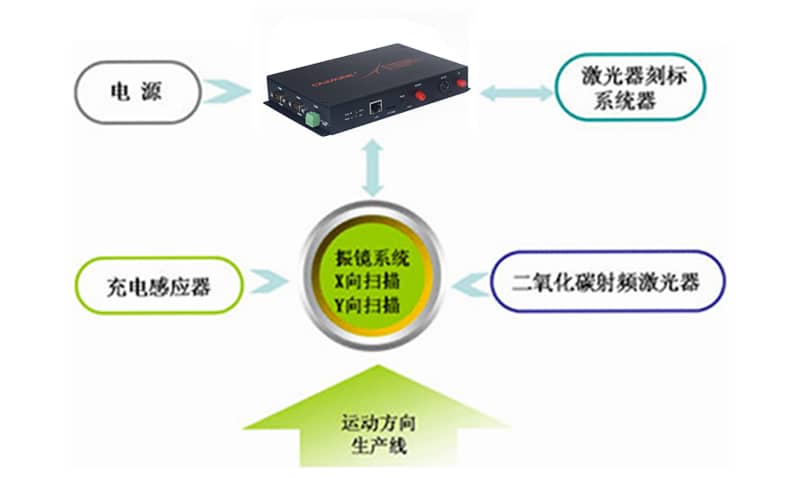

主要组成理图:

电源接220V(50Hz)分别给工控机和CO2射频激光器供电,通过打标软件,工控机控制打标控制器和振镜系统。当需要打标的物体在生产线上运动时,光电感应器捕捉到物体的运动,返回信号给打标控制器,打标控制器在将信号返回给工控机。工控机得到信号后,发出信号给振镜系统和二氧化碳射频激光器,振镜系统调整X向和Y向振镜,射频激光器向X和Y振镜发出光束,偏转致需要打标的物体上。







设备特点及实现功能:



1、采用进口的"二氧化碳射频激光器",光束质量好,发散度小,全金属封装,确保喷刻出来的标记清晰,可识别性强,防伪性能强。



说明:电源接220V(50Hz)分别给工控机和二氧化碳射频激光器供电,通过打标软件,工控机控制打标控制器和振镜系统。当需要打标的物体在生产线上运动时,光电感应器捕捉到物体的运动,返回信号给打标控制器,打标控制器在将信号返回给工控机。工控机得到信号后,发出信号给振镜系统和二氧化碳射频激光器,振镜系统调整X向和Y向振镜,射频激光器向X和Y振镜发出光束,偏转致需要打标的物体上。

2、采用国外进口的振镜扫描系统,有很高的稳定性,保证了激光打标的精确性。

3 、全中文编辑界面,可直接调用Windows字库进行编辑刻标,能自定义图标,标刻企业Logo,适合国内企业生产现场的技术水平。

4、能进行4行汉字编辑,最大字高为35mm,可根据需要进行刻灼深度的调整。

5、能对生产线进行多角度刻标。





激光技术民用化在国外已应用了多年,在我国的应用还属于初级阶段,但发展很快,已被不少行业采用。目前,为多家民用激光研发企业提供工控硬件平台,包括:激光打标机,激光金属切割机、激光雕刻机等等,提供的产品包括:4U工控机、嵌入式工控机和工业平板电脑等,这不仅为取得了良好的经济效益,也为推动国内民用激光技术的发展起到了积极的作用。
