第一部分 概述

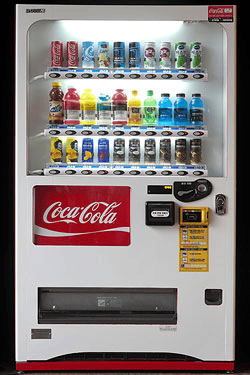

      随着现代都市生活的节奏日趋加快，方便、快捷的自助式服务已经成为一种生活时尚。无线POS自动售货机是一种专用于自助销售点售货、收款的计算机终端设备。包括以下种类：饮料机、食品机、香烟机、报刊机、自动售票机，等等。自动售货机正满足了这种自助式服务的要求。它不受时间、地点的限制，能节省人力、方便交易。在消费市场上自动售货机每年都增长，也将成为中国零售业重要的一部分。

第二部分 系统设计

为了支援无人管理且散布范围广大的自助售货基础架构，物联网技术将成为不可或缺的促成科技。厦门才茂3G/4G无线为自助售货机的M2M通讯及数据采集，提供了简单且灵活的方式，容许各自助售货机与控制中心连线。不论是部署在商场、地铁站、火车站、飞机场、学校、写字楼等众多公共场所，所有的自助售货机与控制中心之间，都将有大量的重要资料和指令须要传送。只要通过3G/4G无线视频终端设备，控制中心就能实现远程自助售货机的工作。

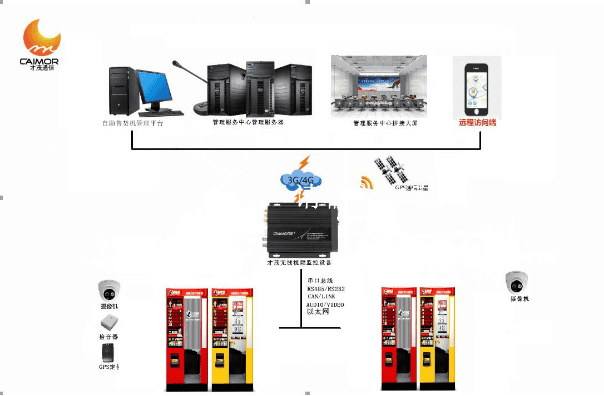

  才茂3G/4G无线视频终端设备能够为售货机无线数据传输应用方案建立高速、稳定的联网与数据传输通道，将售货信息、故障报警等通过4G无线视频终端设备将信息传送到监控中心， 4G无线视频终端设备收到监控中心下发的命令并控制自动售货机实现各种指令。同时，运营企业通过M2M云管理平台能够实现对分散在不同地点的自助售货终端进行统一的运行状态监管，有效降低企业的运维成本。 才茂公司根据所研发的产品有如下应用方案：

第三部分 核心产品

  才茂3G/4G无线视频终端设备，通过3G/4G网络，将遍布各地的自助服务终端实现安全、稳定、可靠组网，组网规模大、部署距离不受限制、建设工期短，预算初投资小，为跨区域大数据管理提供技术保障。

产品主要功能：

1. 支持视频加密与解密，支持国际标准加密算法和

公司私有加密算法，双重视频加密；

2. 支持3G、4G无线通信

3. 支持4路以太网通信、RS232、RS485接口；

4. 支持远程视频图像/语音对讲/报警/北斗/GPS定位/温湿度监测。

5. 特有的DTU/路由器功能组网自由功能强大，可与其它设备轻松组网。

6. 管理方便支持远程配置修改，远程升级，远程集中管理。

7. 支持网页、电视墙、手机（安卓和苹果）及本地监控台浏览视频；

8. 支持1-4路实时视频与录像，具备1080P (1920*1080)和720P (1280*720)等高清分辨率及D1和CIF格式；

9. 支持常规录像，移动侦测录像，计划录像，手动录像，报警录像，同时支持录像的轨迹回放；

10. 支持录像断电保护；

11. 支持录像存储在硬盘或者TF卡，TF卡最大支持128G，硬盘最大支持2T（2048G）,并支持录像文件自动覆盖；

12. 支持云台控制，控制云台上、下、左、右移动，放大、缩小，聚焦，光圈调节，云台速度调节；

13. 支持1路和4路的VGA和HDMI输出；

14. 支持环境温湿度的检测；

15. 支持移动侦测报警与IO报警功能；

16. 支持I/O端口，支持7路带光电隔离高/低电平触发输入，支持2路高/低电平触发输出；支持1路开关量/干节点输出；

17. 支持手动抓拍和自动抓拍，自动抓拍还可分为周期抓拍、定时抓拍和移动侦测抓拍；

18. 支持DHCP、路由转发、IPTABLES防火墙、VPN连接、NAT功能、DMZ主机等路由功能；

19. 支持1路RS232通信，RS232接口可以当作DTU功能使用（实现TCP/UDP透明传输）；

20. 支持1路RS485通信，RS485接口可以当作DTU功能使用（实现TCP/UDP透明传输）；

21. 支持远程配置、远程升级，远程集中管理；

高清播放广告特色

播放有声视频：基于HDMI的广告输出。

支持MPEG4编码/AVI格式文件，1080P分辨率，720P分辨率，可同时输出广告位文件的音视频内容。读取硬盘或TF卡的广告文件。可循环播放多个广告文件。可远程更新广告文件

支持的音频参数：采样率44100HZ，MP3格式，位宽16位， 通道：双通道立体声

播放无声视频：基于VGA的广告输出

支持MPEG4编码/AVI格式文件，1080P分辨率，720P分辨率，只能输出广告文件的视频内容。读取硬盘或TF卡的广告文件，可循环播放多个广告文件，可远程更新广告文件

22、独特功能

无线路由功能

支持DHCP、路由转发、IPTABLES防火墙、VPN连接、NAT、DMZ主机等路由功能，方便多系统集成组网。

无线DTU功能

支持1路RS232通信1路RS485通信，RS232/RS485接口可以当作DTU功能使用（实现TCP/UDP透明传输）方便多系统集成组网。

音频功能

支持5路音频。其中支持4路摄像机自带监听功能，1路对讲通话功能

远程开关节电功能

支持平台远程控制前端IO口通断功能。平台管理中心可以随时发令，通知前端视频设备控制开启/关闭摄像机的电源或者它需要控制的设备。

广播功能

支持分组广播，可以方便实现广播调度，相互不扰。

环境检测

支持环境温湿度的检测例如土壤水份温湿度传感器，光照度温湿度传感器等环境相关的各种类型传感器。

超省3G/4G流量费用

    3G/4G无线视频监控设备，大家都会比较关心实时传输中的流量资费问题，这一直也是客户比较关心的问题。例如，3G传输CIF一般在100~300kbps，以300kbps为例，一个小时会耗掉流量300kbps*3600/8/1024=131.8359375MB/h，约132 MB/h传D1的话流量更大，每秒在1M多，1G的流量不到3小时就会耗完。

我司的产品已经做到

1） 选择定时传输，灵活设置重要时间段抓拍图像保存，在重要的时间段内传输，时间段之外不传输；

2） 不传输时在客户端选择关闭视频，这时只有很小的流量在保持着3G/4G在线，用来维持心跳包，需要查看视频时再在点击察看才开始传输。

3） 选择报警触发方式，通过外部触发报警来控制视频图像抓拍上传。

4） 手工按键触发，想传就传，想停就停；

5） 通过本地录像存储达到全时段监控。设备一上电就开始录像，停止视频传输时，录像仍在进行，所以可以通过录像文件查看不传输时的视频，以达到全时段监控。

才茂无线音视频通信产品特性与稳定

工业级设计

1. 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。

2. 实时操作系统：采用LINUX操作系统，带内存管理单元，实时性强，功能升级快，系统稳定。

3. 强化电路板：PCB遵循20H和3W原则，同时公司所有产品电路板都采用生益材质来生产，确保板材的稳定可靠。

4. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。

5. 工业级电源：宽压电源设计，电源适应范围为DC6V~DC36V，内置电源反向保护和过压过流保护。

6. 电磁防护：以太网接口内置1.5KV电磁隔离防护。

7. 抗干扰设计：采用金属外壳，屏蔽电磁干扰，系统保护等级IP41；天线带防雷设计； 系统超低温和超高温设计；特别适合在环境恶劣的工业环境下使用。

稳定可靠

1. 在线维持技术：防掉线，在线检测，在线维持，掉线自动重拨，异常自动复位，确保设备永远在线。

2. 三层系统保护：在原来两级（软件保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VMW（Virtual Man Watch）检测保护功能，网络异常、或者系统收到强干扰异常时，系统会重新彻底复位，相当于维护人员上门拔电，彻底解决了业内系统异常是需要上门拔电的麻烦，保证系统稳定可靠。

3. UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。

4. 串口ESD保护：RS232/RS485/TTL/RS422,内置15KV ESD保护。

5. 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。

6. 产品通过3C认证，所有无线模块都有通过CGD认证或者FCC认证或者CE认证。

7. 高速处理CPU：采用高速工业级CPU，可以更加高速地处理各种协议数据转换；解决了“假在线”、“假死机”、“当机”等疑难问题。

8. DNS自动获取：自动获取DNS，不再需要人工配置输入DNS；规避了因为选择的DNS服务器异常，导致设备当机的严重现象。

9. 完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。

10. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；

才茂无线视频终端设备已通过的检测与认证证书：

1、 国家3C认证证书；

2、 欧洲CE认证证书；

3、 福建中检所检测；

4、 摩尔实验高低温检测；

5、 在线维持专利证书；

方案总结

 厦门才茂无线视频终端设备已在自助售货机数据传输中被广泛应用，公司致力于成为自助售货机行业数据传输的解决者。
