才茂泵站远程监控系统方案,实现泵站智慧管理

时间:2024-01-25 来源:本站原创

在现代化工业生产中,泵站作为重要的流体输送设备,发挥着不可替代的作用。泵站是为水提供势能和压能,解决无自流条件下的排灌、供水和水资源调配问题的唯一动力来源,在工农业用水、防洪、排涝和抗旱减灾等方面提供了关键支持。一旦出现异常,对经济生产将造成难以估量的损失,给水利安全管理造成负担。因此,建立一套高效安全的泵站远程监控系统,至关重要。


痛点分析

1、传统监测方式数据分析效率较低,且数据分析深度有限,有一定概率造成运维失误。

2、传统监测方式多采用视听判断,手段较为耗时,无法掌握设备实时的运行状态且难以量化为数据,容易造成判断及处理延误。

3、传统监测方式收集数据工作量巨大,需要耗费很大的人力物力,成本过高,造成运维亏损

解决方案

才茂泵站远程系统解决方案,可对泵站的水泵用电量、水泵机组运行状态、管道流量等参数进行监测,同时对水泵机组和相关设备进行远程图像监视,满足水务管理需求,实现泵站智能化、自动化、远程化运行,大大提高泵站的管理效率和生产效益。适用于城市供水系统中取水泵站、水厂加压泵站、中途加压泵站、小区加压泵站的远程监控及管理

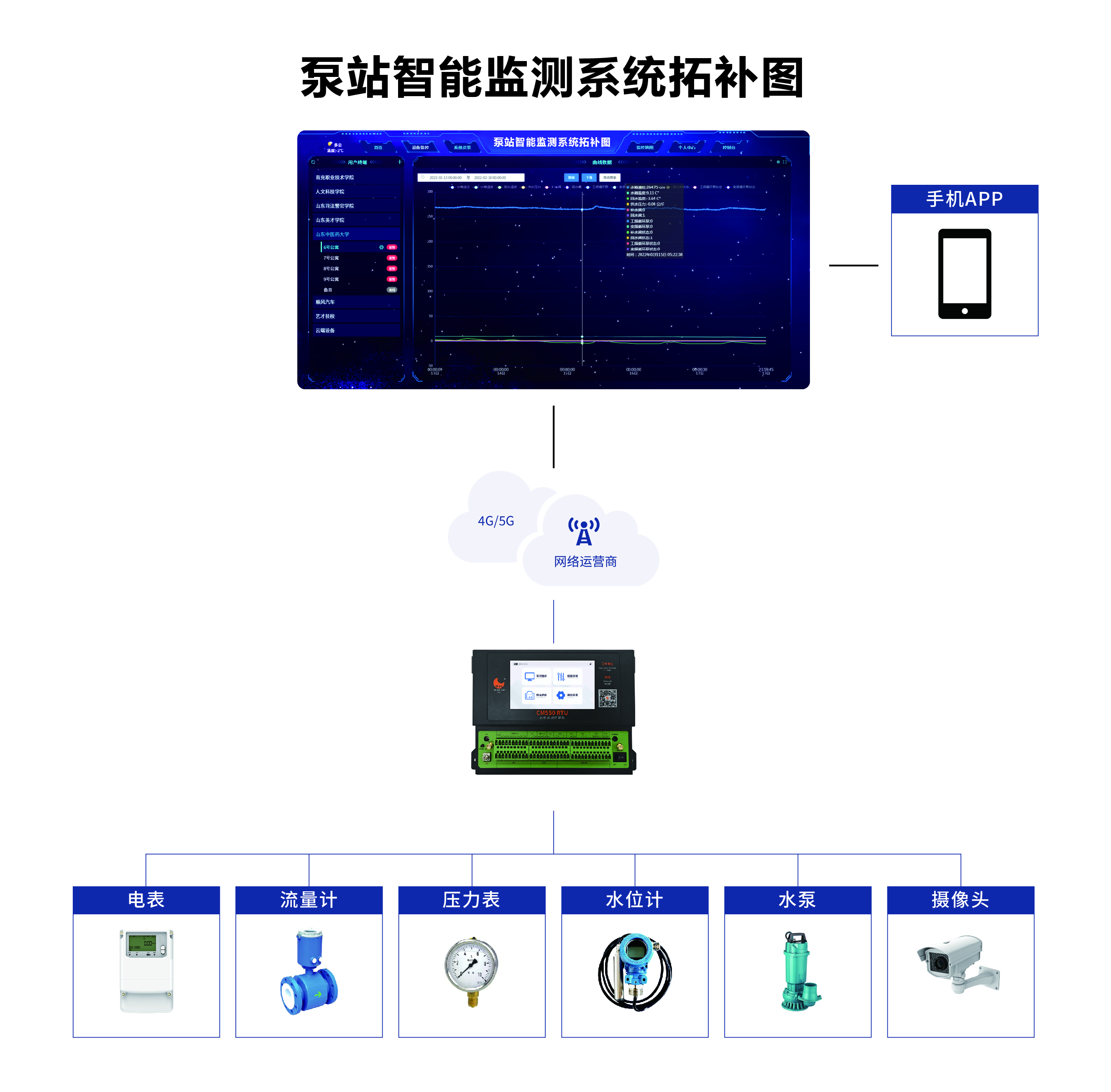

方案通过RTU测控终端、智能感知模块等设备与智能控制柜连接,采集水利下控设备(水泵、流量计、液位计、变频器等)的数据,将数据进行汇聚通过CM550 RTU快速、稳定、全程安全地上传到物联网云平台,实现对泵站数据的实时监控分析,通过云平台远程控制现场设备启停,自动接收预警告警信息,实时对泵站异常情况报警,远程维护,保障现场设备稳定,为泵站运行管理单位带来极大的便利。

监测站点:

1. 水泵能效监测

实时监测水泵运行时的电压、电流、效率等工况

2. 管道运行监测

实时监测管道流量和压力等数据

3. 水情水位监测

实时监测水池水位,在水位过高或过低时,系统自动提示报警信息,并采取相应措施。

才茂CM550 RTU产品功能


智能管理

可按照液压、流量、水质检测仪、泵、阀门等参数变化预设程序,同时接收应用层对数据采集时间、设备调试、故障修复等情况下发的数据,及时改变参数

无线传输

通过5G/4G无线蜂窝网络将现场泵站的运行参数,如液位、流量、压力等各项数据传输到应用层

远程监管

对泵站进行远程监控和管理,形成完整的泵站运行、泵站监测设备运行的安全预警体系,支持通过手机APPPC端等渠道实时查看泵站的运行状况。

预警告警

泵站电流超限、水位超限、流量超限、设备故障等状况发生时CM550立即远程报警支持语音、短信、平台、APP等多种方式通知到管理人员,对异常进行及时处置。

方案价值

1、实时监测,及时预警

通过实时监测泵站的工作状态,可以及时发现异常情况并进行处理,避免了传统泵站中存在的安全事故隐患。同时具备自动报警功能,可以在出现异常情况时及时通知相关人员进行处理。

2提高效率,降低能耗

通过实时监测泵站的工作状态,自动调节泵的运行参数,避免了传统泵站中存在的大马拉小车现象,提高了泵站的运行效率。同时,方案还可以根据实际需求进行流量控制,避免了不必要的能源浪费。

3、自动采集,缩减成本

以布置测点实现监测数据自动采集,解决运维单位以人工收集数据工作量大的问题,节省大量人力物力成本。
